A
A
+ –
PCB 1 PCB 2
FUENTE DE
ALIMENTACIÓN
EXTERNA
VISTA A-A

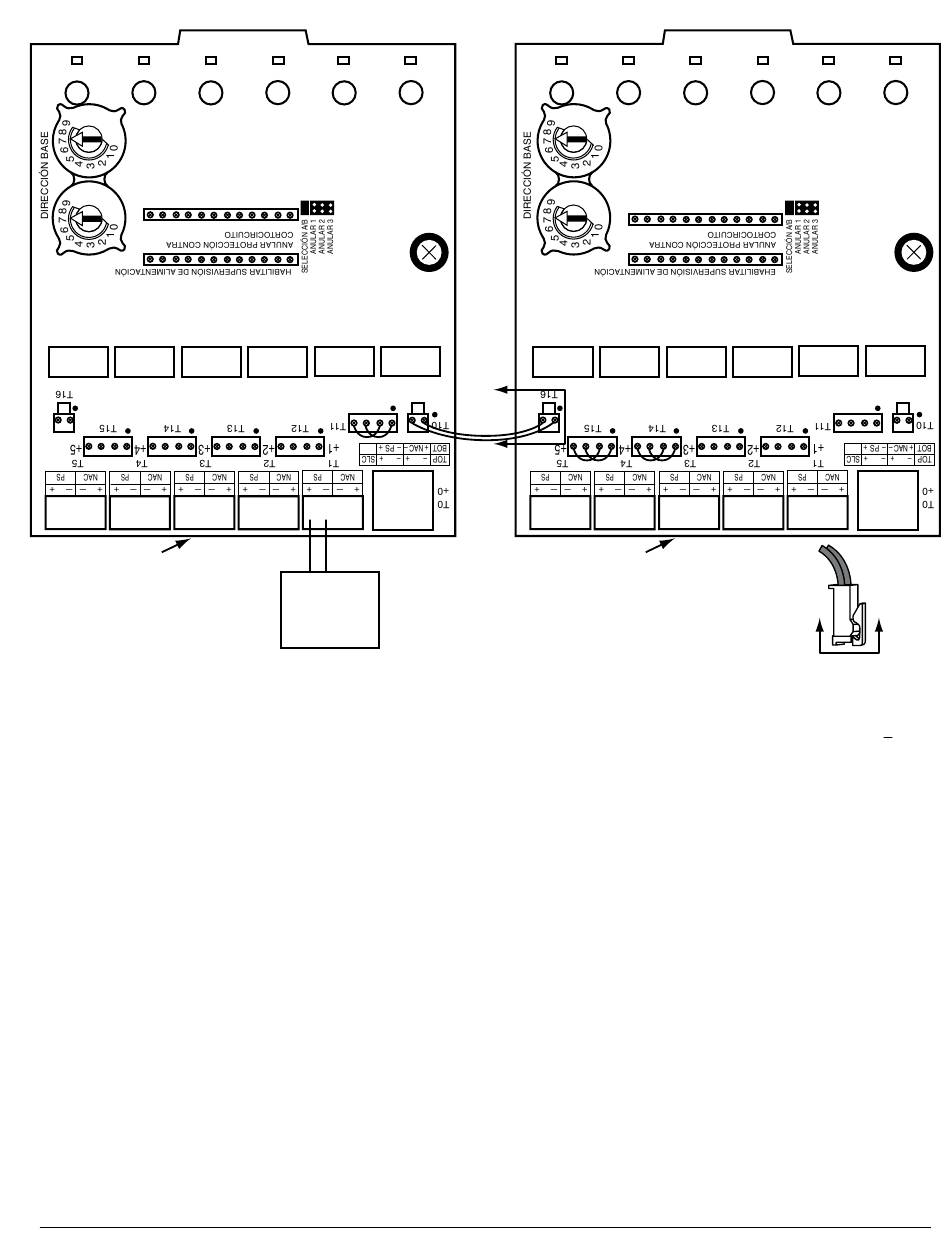

Figura 4: Ejemplo de varios tarjetas que comparten la misma fuente externa de alimentación. La alimentación la comparten los
CIRCUITOS DE SALIDA SUPERVISADOS +0 y +1 (de la PCB 1) así como los +3, +4 y +5 (de la PCB 2). Consulte las figuras 3 para
ver un ejemplo de cableado típico del CIRCUITO DE SALIDA SUPERVISADO. Asegúrese de que el conector del puente de alimen-
tación largo encaja correctamente en la pestaña de sujeción en T10 o T16, como se muestra en Vista A-A.
D500-68-00 12 I56-2253-01
