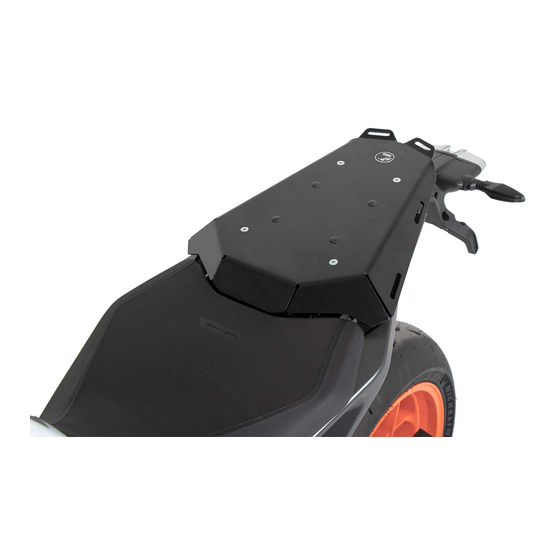

KTM 1290 Super Duke R
2020-

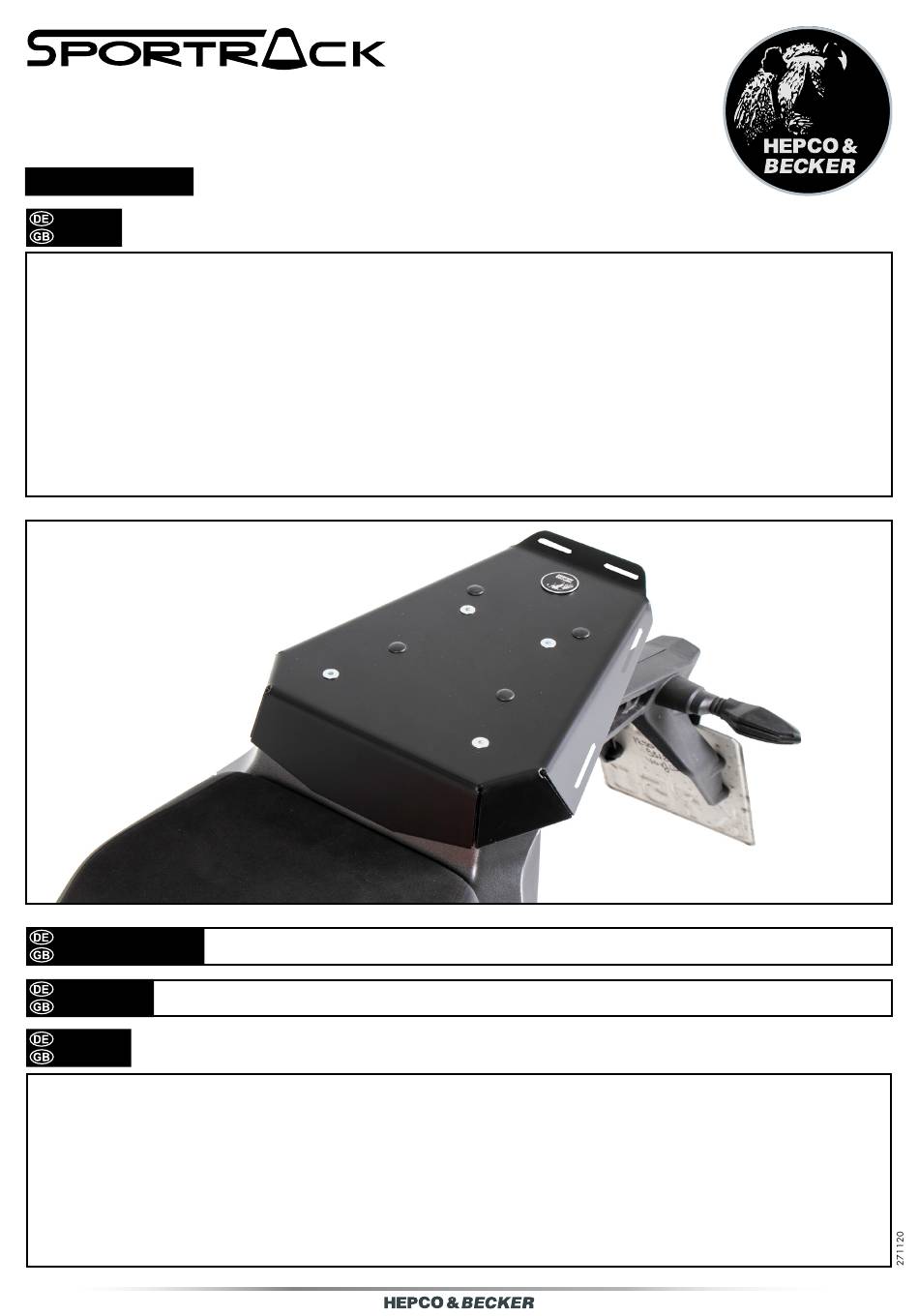

Artikel Nr.: / Item-no.:
7603
670
00 01
schwarz/black
INHALT
CONTENT
1x 700011296 Gepäckplatte
1x 700011297 Schlossplatte
1x 700011298 Schraubensatz:
4x Senkschrauben M6x20
4x Selbstsichernde Muttern M6
4x U-Scheibe Ø6,4
4x Karosseriescheibe Ø8,4x2
4x Verschlussstopfen Ø8
4x Gummipuffer
1x Logo Hepco & Becker Ø30mm
1x Dichtband - Länge 80 cm
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
VORBEREITUNG
Soziussitzbank abnehmen. Dismantle passenger seat.
PREPARING
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,wie
man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf
das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist.
Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Inbusschlüssel 4/allen key 4
1x 700011296 Sportrack plate
1x 700011297 Lock plate
1x 700011298 Screw kit:
4x Countersunk screw M6x20
4x Self lock nuts M6
4x Washer Ø6,4
4x Body washer Ø8,4x2
4x Plastic plug Ø8 mm
4x Rubber bumper
1x Emblem Hepco & Becker Ø30mm
1x Seal strip - lenght 80 cm
Schraubenschlüssel 10/wrench 10
Sekundenkleber/Superglue
1
Advertisement
Table of Contents
Related Manuals for hepco & becker Sportrack
Summary of Contents for hepco & becker Sportrack
- Page 1 Artikel Nr.: / Item-no.: 7603 00 01 schwarz/black INHALT CONTENT 1x 700011296 Gepäckplatte 1x 700011296 Sportrack plate 1x 700011297 Schlossplatte 1x 700011297 Lock plate 1x 700011298 Schraubensatz: 1x 700011298 Screw kit: 4x Senkschrauben M6x20 4x Countersunk screw M6x20 4x Selbstsichernde Muttern M6 4x Self lock nuts M6 4x U-Scheibe Ø6,4...
- Page 2 Bitte vor dem Fahren den festen Sitz des SPORTRACKS kontrollieren. Darauf achten, dass der Verriegelungs-Pin eingerastet ist. Fixing of the lock plate at the sportrack: With countersunk screws M6x20,self lock nuts M6 and washers Ø6,4. Add the body washers between lock plate and sportrack plate. Push the rubber bumpers into the pipe sections of the lock plate (with super- glue).Seal up the 4 holes not in use with plastic plugs.
