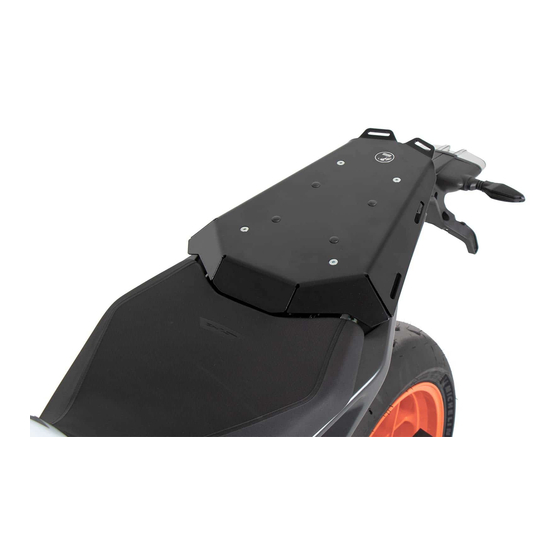

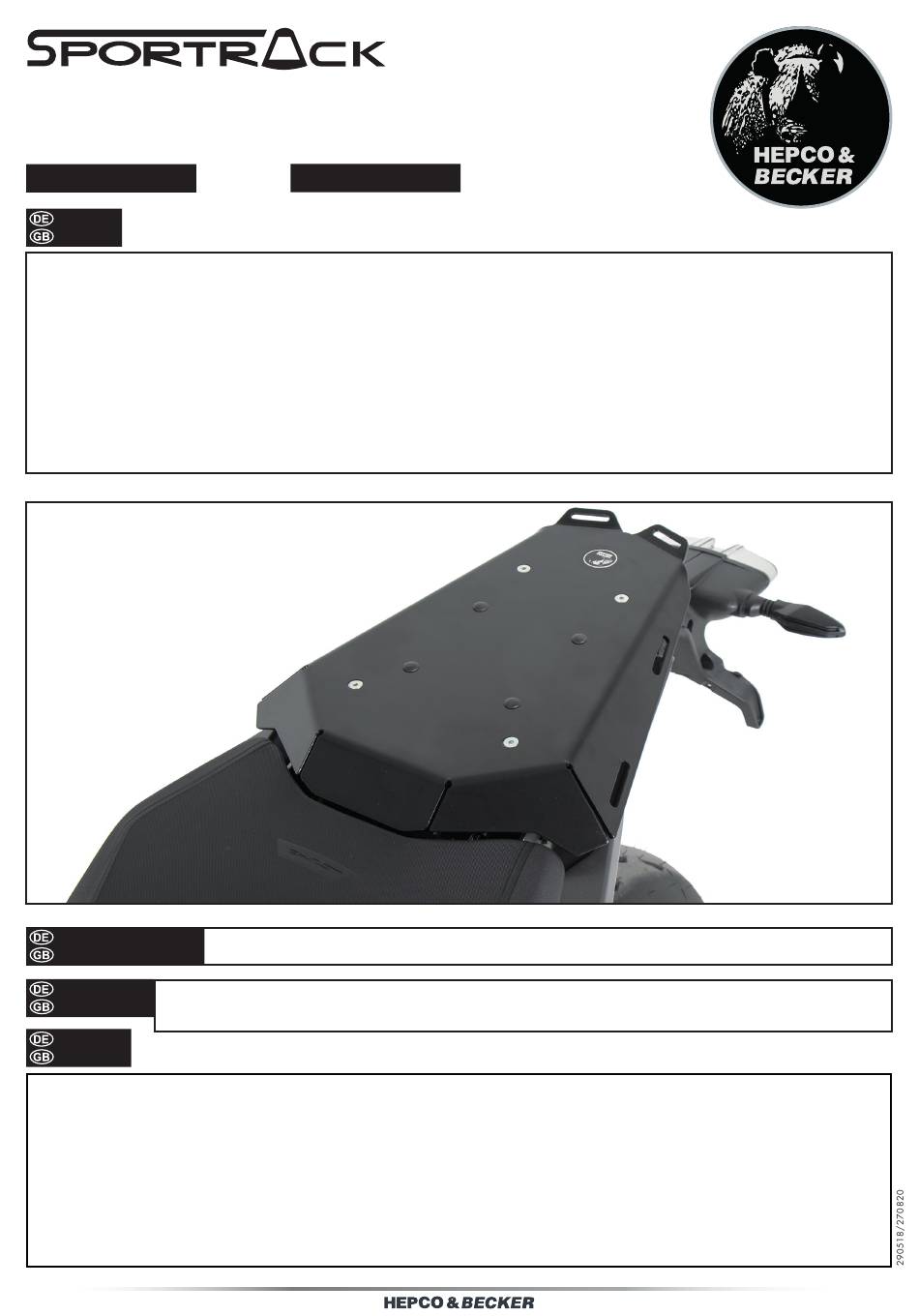

hepco & becker Sportrack Quick Start Manual

KTM 890 Duke R
2020-
Artikel Nr.: / Item-no.:
7602
670 00 01
INHALT
CONTENT
1x 700010070 Gepäckplatte
1x 700010071 Schlossplatte
1x 700010072 Schraubensatz:
4x Senkschrauben M6x20
4x selbstsichernde Muttern M6
4x U-Scheibe Ø6,4
4x Verschlussstopfen ø8
4x Gummipuffer
1x Logo Hepco & Becker ø30mm
1x Dichtband - Länge 100 cm
BENÖTIGTE WERKZEUGE

TOOLS REQUIRED

VORBEREITUNG
Soziussitzbank abnehmen. Sollte der Soziushaltegriff montiert sein, so entfällt dieser.
PREPARING
Dismantle passenger seat. If the pillion grab handle is mounted, it is obsolete.
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,wie
man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf
das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist.
Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specifi ed. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
KTM 790 Duke
2018-
Artikel Nr.: / Item-no.:
7569
670
Inbusschlüssel 4/allen key 4
00 01
schwarz/black
1x 700010070 Sportrack plate
1x 700010071 Lock plate
1x 700010072 Screw kit:
4x Countersunk screw M6x20
4x Self lock nuts M6
4x Washer Ø6,4
4x Plastic plug ø8 mm
4x Rubber bumper
1x Emblem Hepco & Becker ø30mm
1x Seal strip - lenght 100 cm
Schraubenschlüssel 10/wrench 10 Sekundenkleber/Superglue
1
