INSTRUCTION MANUAL - GUIDE D'INSTALLATION
P218

Advertisement

loading
Need help?

Need help?

Do you have a question about the Platinum Cube PLAQ3660-11-40L-MA-79 and is the answer not in the manual?

Questions and answers

Summary of Contents for Fleurco Platinum Cube PLAQ3660-11-40L-MA-79

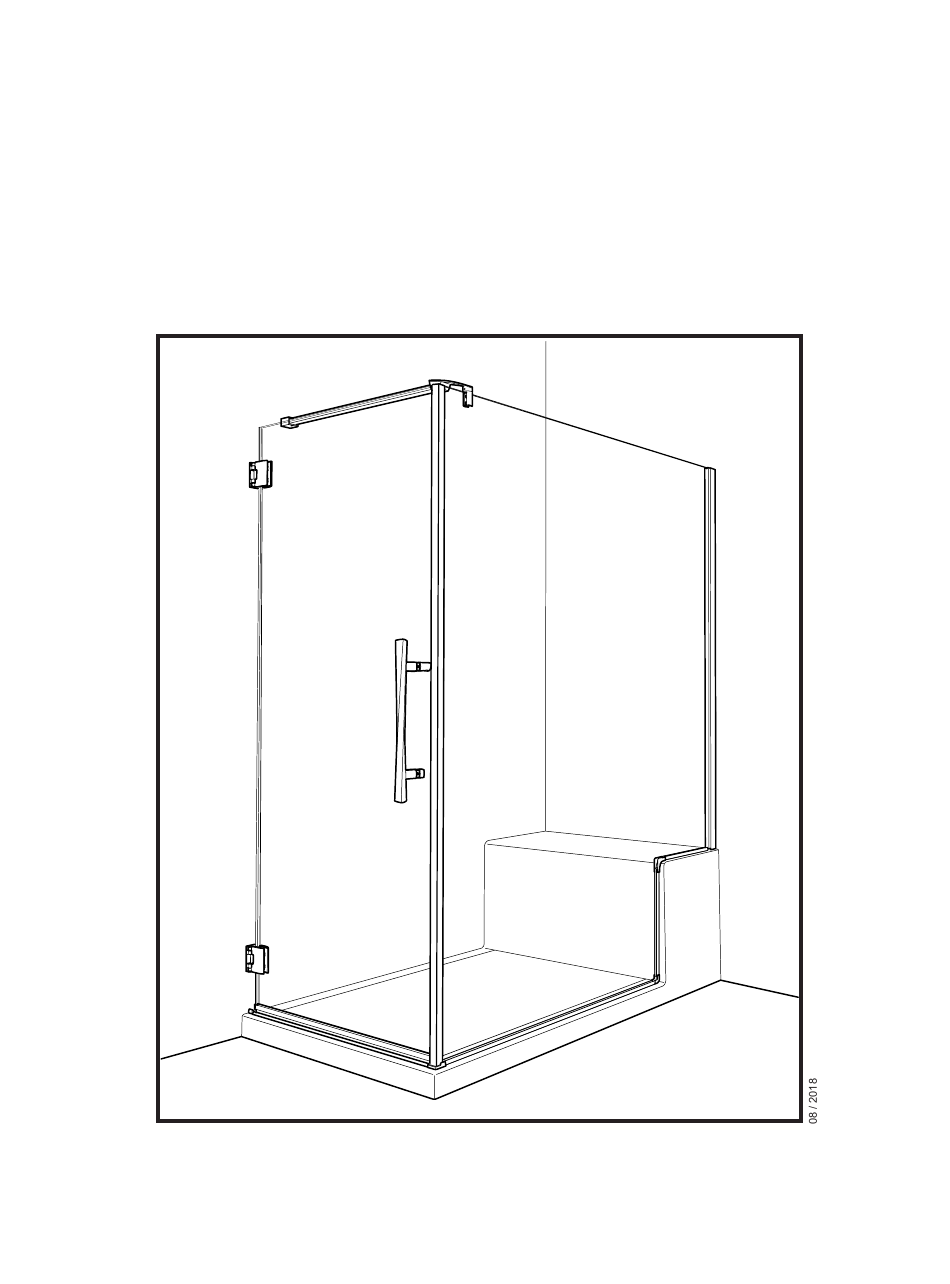

  • Page 1 INSTRUCTION MANUAL - GUIDE D’INSTALLATION P218...
  • Page 2: Instructions Générales

    Please keep this manual and product code number for future reference and for ordering replacement parts if necessary. Veuillez conserver ce manuel et le code de produit pour des références futures, et au besoin, la commande de pièces de rechange. GENERAL INSTRUCTIONS INSTRUCTIONS GÉNÉRALES •...
  • Page 3 TOOLS REQUIRED / OUTILS REQUIS LEVEL DRILL 1/4" & 1/8" DRILL BITS LONG NOSE LOCKING PLIERS (X2) SCREWDRIVER NIVEAU PERCEUSE MÈCHE 1/4" & 1/8" PINCE SERRE ÉTAU (X2) TOURNEVIS PENCIL TAPE MEASURE HACKSAW CUTTING PLIERS MALLET SILICONE CRAYON RUBAN À MESURER PINCE COUPANTE SCIE À...
  • Page 4 PARTS LISTING / LISTE DES PIÈCES...
  • Page 5 PARTS LISTING / LISTE DES PIÈCES ITEM PARTS LISTING / LISTE DES PIÈCES WALL JAMB / JAMBAGE MAGNETIC GASKET / JOINT MAGNÉTIQUE SIDE GASKET / JOINT LATÉRAL BOTTOM DOOR GASKET / JOINT INFÉRIEUR DE LA PORTE THRESHOLD / SEUIL U-CHANNEL ( short, medium, and long ) / PROFILÉ EN «U» ( court, mi-long, et long ) TOP ELBOW / COUDE SUPÉRIEUR BOTTOM ELBOW / COUDE INFÉRIEUR THRESHOLD CORNER ANCHOR / ANCRAGE DU SEUIL DE COIN...
  • Page 6 MARK THE CENTERLINE ON THE BASE ACCORDING TO THE GIVEN DIMENSIONS TRACER LA LIGNE CENTRALE SUR LA BASE SELON LES DIMENSIONS INDIQUÉES TOP VIEW VUE DU HAUT THE INSTALLATION SHOWN IS BASED ON PLUMB FINISHED WALLS AND A LEVELLED BASE. IF THESE CONDITIONS ARE NOT MET, PLEASE ADJUST ACCORDINGLY.
  • Page 7 MARK THE HINGE LOCATIONS AND WALL JAMB HOLE POSITIONS MARQUER L’EMPLACEMENT DES CHARNIÈRES ET LES POSITIONS DES TROUS DU JAMBAGE Hinge Location TOP VIEW Localisation des charnière VUE DU HAUT ⁄ " ⁄ " ⁄ " ⁄ " " ⁄ MARK THE LOCATION OF THE HINGES (CONT’D) / MARQUER L’EMPLACEMENT DES CHARNIÈRES (SUITE) OFFSET THE CENTERLINE BY ⅛″...
  • Page 8 INSTALL THE WALL PLUGS / INSTALLER LES CHEVILLES USE A ¼" DRILL BIT WHEN DRILLING INTO CERAMIC TILES. UTILISER UNE MÈCHE DE ¼" POUR PERCER DES TUILES EN CÉRAMIQUE. INSTALL THE WALL JAMB AND THE HINGES / INSTALLER LE JAMBAGE ET LES CHARNIÈRES FACE THE HOLES LOCATED ON THE SIDE OF THE WALL JAMB TOWARDS THE INTERIOR OF THE SHOWER.
  • Page 9 / COUPER LE JOINT INFÉRIEUR DE LA PORTE CUT THE BOTTOM DOOR GASKET INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE ⅜"...
  • Page 10 CUT THE BOTTOM DOOR GASKET ( CONT`D ) / COUPER LE JOINT INFÉRIEUR DE LA PORTE ( SUITE ) INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE AFTER APRÈS INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE INTERIOR INTERIOR SHOWER SIDE...
  • Page 11 INSTALL THE BOTTOM DOOR GASKET AND SPACING BLOCKS INSTALLER LE JOINT INFÉRIEUR DE LA PORTE ET LES BLOCS ESPACEURS INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE SIDE VIEW VUE DU CÔTÉ INSTALL THE DOOR / INSTALLER LA PORTE ENSURE GASKET SLEEVES ARE INSERTED. ASSURER QUE LES JOINTS EN TUBE SONT INSÉRÉS.
  • Page 12 INSTALL THE SIDE DOOR GASKET / INSTALLER LE JOINT LATÉRAL DE LA PORTE INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE TOP VIEW VUE DU HAUT INSIDE SHOWER VIEW VUE DE L’INTÉRIEUR DE LA DOUCHE INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE INSIDE SHOWER VIEW VUE DE L’INTÉRIEUR DE LA DOUCHE...
  • Page 13 INSTALL THE TOP AND BOTTOM ELBOW / INSTALLER LE COUDE INFÉRIEUR ET SUPÉRIEUR WIPE THE BASE WITH A CLEAN CLOTH BEFORE INSTALLING THE ELBOWS. ESSUYER LA BASE AVEC UN CHIFFON PROPRE AVANT D’INSTALLER LES COUDES. ALIGN THE CENTER OF THE ELBOWS TO THE CENTERLINE.
  • Page 14 INSTALL THE RETURN PANEL / INSTALLER LE PANNEAU DE RETOUR COVER THE TEETH OF THE PLIERS TO AVOID SCRATCHING THE METAL. COUVRIR LES DENTS DE LA PINCE POUR NE PAS RAYER LE MÉTAL. INSTALL THE CORNER THRESHOLD ANCHOR AND THE MAGNETIC GASKET INSTALLER L’ANCRAGE DU SEUIL DE COIN ET LE JOINT MAGNÉTIQUE INTERIOR SHOWER SIDE...
  • Page 15 LEVEL AND ADJUST THE PANELS / NIVELER ET AJUSTER LES PANNEAUX TOP VIEW VUE DU HAUT SECURE THE EXPANDER / SÉCURISER L’EXTENSEUR INTERIOR VIEW VUE DE L’INTÉRIEUR...
  • Page 16 ASSEMBLE THE SUPPORT BAR / ASSEMBLER LA BARRE DE SUPPORT PLACE THE SUPPORT BAR ONTO THE UNIT / PLACER LA BARRE DE SUPPORT SUR LA DOUCHE...
  • Page 17 LEVEL THE SUPPORT BAR AND MARK THE WALL BRACKET LOCATION NIVELER LA BARRE DE SUPPORT ET MARQUER L’EMPLACEMENT DU SUPPORT MURALE INSTALL THE WALL PLUGS / INSTALLER LES CHEVILLES...
  • Page 18 SECURE THE WALL BRACKET PLATE / SÉCURISER LA PLAQUE ARRIÈRE DU SUPPORT MURALE INSTALL THE SUPPORT BAR / INSTALLER LA BARRE DE SUPPORT...
  • Page 19 TIGHTEN THE SET SCREWS / SERRER LES VIS SANS TÊTE INSTALL THE THRESHOLD / INSTALLER LE SEUIL TRIM THRESHOLD IF NECESSARY BEFORE APPLYING SILICONE. COUPER LE SEUIL SI NÉCESSAIRE AVANT D’APPLIQUER DU SILICONE. INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE...
  • Page 20 INSTALL THE THRESHOLD ANCHOR END / INSTALLER L’ANCRAGE LATÉRAL DU SEUIL INSIDE SHOWER VIEW VUE DE L’INTÉRIEUR DE LA DOUCHE INSIDE SHOWER VIEW OUTSIDE SHOWER VIEW VUE DE L’INTÉRIEUR VUE DE L’EXTÉRIEUR DE LA DOUCHE DE LA DOUCHE SEAL THE SHOWER UNIT / CALFEUTRER LA DOUCHE SILICONE AROUND THE U-CHANNELS, INSIDE AND OUTSIDE OF THE SHOWER.
