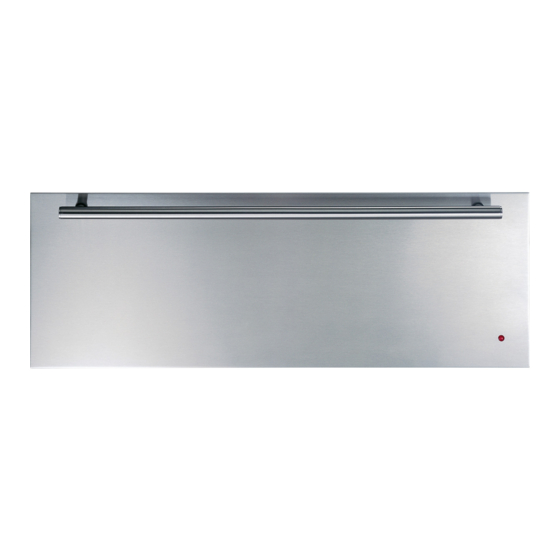

INSTALLATION
INSTRUCTIONS
ZJ7000 and ZW9000
Electric Warming Drawer
monogram.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZJ7000 and is the answer not in the manual?

Questions and answers

Related Manuals for Monogram ZJ7000

Summary of Contents for Monogram ZJ7000

  • Page 1 INSTALLATION INSTRUCTIONS ZJ7000 and ZW9000 Electric Warming Drawer monogram.com...
  • Page 2 ■ Insure that the power cord does not contact the hot surface on the bottom of ovens, cooktops, or other appliances. ■ If you received a damaged warming drawer, you should contact your dealer For Monogram local service in your area, 1.800.444.1845. For Monogram Service in Canada, call 1.800.561.3344.

  • Page 3: Table Of Contents

    Choose a custom handle to match or designed to fit 30” warming drawers manufactured after complement cabinetry hardware. January 2015. For more Accessories or purchasing information please refer to Assistance/Accessories section of Monogram Warming Drawer Owner’s Manual. 31-10700-6...

  • Page 4: Product Dimensions

    PRODUCT DIMENSIONS AND CLEARANCES ” 23-1/4 Drawer 10-1/2” 9” Open 1” Including Handle Dimensions Models ZW9000 22” 26” 30” ZW9000 w/ 23-1/4” 27-1/2” 30” ZXD9030P ZJ7000 22” 26-3/4” 27” ZW9000 w/ZXD30B Diminsions. to be 30” determined by panel and handle 31-10700-6...

  • Page 5: Grounding The Appliance

    Design Information GROUNDING THE APPLIANCE Please read carefully. Do not use an extension cord or adapter plug with this appliance. Follow National electrical codes or prevailing local codes and ordinances. This warming drawer must be supplied with 120V, 60Hz, and connected to an individual, properly grounded Recessed branch circuit, and protected by a 15 or 20 amp circuit Receptacle...

  • Page 6: Installation Preparation

    Installation Preparation TOOLS REQUIRED MATERIALS REQUIRED (provided) 4 Wood Screws Hand Saw Safety Glasses MATERIALS REQUIRED (not provided) Drill and Measuring Tape 1/16” Bit Level Phillips Screwdriver 2x2 or 2x4 2x2 or 2x4 Lumber for Wood Block Runners for Anti-Tip Security Cut Resistant Gloves Adhesive or other hardware...

  • Page 7: Installation Options

    Warming Drawer location does not obstruct the ZW9000 28-1/2” 30” required interior 23-1/2” depth and 9-1/4” height. ZJ7000 25-1/2” 26-3/4” When installed under a wall oven: The rough opening for the drawer must be: – Depth: 23-1/2” min. from inside back to front of Warming drawers are approved for installation below cabinet frame.

  • Page 8: Installation Below A Countertop

    1/4” ZW9000 28-1/2” 23-1/2” Min. I n s ZJ7000 25-1/2” *NOTE: When installing the warming drawer below a cooktop, a solid barrier must be installed at least 1” from Install a Solid Barrier the lowest point of the bottom of cooktop burner box to and a 1/4”...

  • Page 9: Provide Cabinet Support

    Installation PROVIDE CABINET SUPPORT 2”x4” or 2”x4” or Equivalent Runners Equivalent Runners 23-1/2” 23-1/2” 22” 25” 27” 30” IMPORTANT: When installed below a single or double ■ The support must be level and rigidly mounted, flush oven, check to be sure with the bottom edge of the cutout.
  • Page 10 WARMING DRAWER CUSTOM Installation PANEL ACCESSORY KIT ZXD30B Instructions For installation of 30” wide warming drawer custom panel and custom handle. BEFORE YOU BEGIN ■ The custom drawer front panel, both raised and flat design, should be constructed in the same manner as Read these instructions completely and carefully.
  • Page 11 Installation STEP 4 SECURE CUSTOM PANEL STEP 7 REINSTALL ORIGINAL TO METAL MOUNTING HANDLE OR OPTIONAL PANEL CUSTOM HANDLE ■ A custom handle (not supplied) may be installed. ■ Lay the custom panel, appearance side down, on a clean surface. ■...

  • Page 12: Professional Style Panel

    Installation PROFESSIONAL STYLE PANEL ACCESSORY KIT Instructions ZXD9030P BEFORE YOU BEGIN STEP 2 REMOVE ORIGINAL DRAWER FRONT Read these instructions completely and carefully. IMPORTANT – Remove the three screws from the bottom of the ■ ■ Save these instructions drawer edge. for local inspector’s use.
  • Page 13 Notes 31-10700-6...
  • Page 14 Notes 31-10700-6...
  • Page 15 Notes 31-10700-6...
  • Page 16 NOTE: While performing installations described in this book, safety glasses or goggles should be worn. For Monogram local service in your area, ® call 1.800.444.1845. NOTE: Product improvement is a continuing endeavor at General Electric. Therefore, materials, appearance and specifications are subject to change without notice.
  • Page 17 INSTRUCTIONS D'INSTALLATION ZJ7000 et ZW9000 Tiroir-réchaud électrique monogram.com...
  • Page 18 électroménagers. ■ Si vous avez reçu un tiroir-réchaud endommagé, contactez immédiatement votre détaillant. Pour le service Monogram dans votre région, appelez le 1-800-444-1845 ou visitez monogram.com. Pour le service Monogram au Canada, appelez le 1-800-561-3344. Pour les pièces et accessoires Monogram, appelez le 1-800-626-2002.
  • Page 19 30 po fabriqués après janvier 2015. Pour d'autres accessoires ou des informations d'achat, veuillez consulter la section sur l'aide et les accessoires du Manuel de l'utilisateur du tiroir-réchaud Monogram. 1 po = 2,5 cm; 1 pi = 0,3 m 31-10700-6...

  • Page 20: Information De Conception

    22 po 26 po 30 po ZW9000 avec 23-1/4 po 27-1/2 po 30 po ZXD9030P ZJ7000 22 po 26-3/4 po 27 po ZW9000 avec ZXD30B À déterminer selon le 30 po panneau et la poignée 1 po = 2,5 cm; 1 pi = 0,3 m...

  • Page 21: Mise À La Terre De L'appareil

    Information de conception MISE À LA TERRE DE L'APPAREIL Veuillez lire attentivement. N'utilisez pas de rallonge ni de fiche adaptatrice avec cet appareil. Observez le Code national de l'électricité ou la réglementation et les exigences locales en vigueur. Ce tiroir-réchaud est conçu pour une alimentation électrique de 120 V et 60 Hz, et doit être branché...

  • Page 22: Préparatifs Avant L'installation

    Préparatifs avant l'installation OUTILS NÉCESSAIRES MATÉRIEL REQUIS (fourni) 4 vis à bois Scie à main Lunettes de sécurité MATÉRIEL REQUIS (non fourni) Perceuse et Ruban à mesurer mèche de 1/16 po Niveau Tournevis Phillips Pièce de bois Bloc de bois de 2x2 ou 2x4 de 2x2 ou 2x4 comme coulisseau...

  • Page 23: Options D'installation

    ZW9000 28-1/2 po 30 po dégagements de profondeur de 23-1/2 po et de hauteur de 9-1/4 po requis à l'intérieur. ZJ7000 25-1/2 po 26-3/4 po Installation sous un four encastré : La découpe grossière pour le tiroir doit mesurer : –...

  • Page 24: Installation Sous Un Comptoir

    I n s I n s 23-1/2 po min. ZJ7000 25-1/2 po 1/4 po * REMARQUE : Lors de l'installation du tiroir-réchaud sous une surface de cuisson, une barrière pleine doit être installée à...

  • Page 25: Fournir Un Support Pour L'armoire

    Installation FOURNIR UN SUPPORT POUR L'ARMOIRE Coulisseaux de 2x4 Coulisseaux de 2x4 ou équivalents ou équivalents 23-1/2 po 23-1/2 po 25 po 22 po 27 po 30 po IMPORTANT : Lors de l'installation sous un four simple ou ■ Le support doit être de niveau, solidement fixé et affleurant double, assurez-vous que les supports de four au-dessus du avec le bord inférieur de la découpe.

  • Page 26: Instructions D'installation

    TROUSSE D'ACCESSOIRES DE PANNEAU Instructions PERSONNALISÉ DE TIROIR-RÉCHAUD ZXD30B d'installation Pour l'installation du panneau et la poignée personnalisés du tiroir-réchaud de 30 po. AVANT DE COMMENCER ■ Le panneau avant personnalisé du tiroir, en relief ou plat, doit être construit de la même manière qu'une porte Lisez attentivement toutes ces instructions.
  • Page 27 Installation FIXER LE PANNEAU RÉINSTALLER LA POIGNÉE ÉTAPE 4 ÉTAPE 7 PERSONNALISÉ AU PANNEAU D'ORIGINE OU LA POIGNÉE DE MONTAGE EN MÉTAL PERSONNALISÉE ■ Posez le panneau personnalisé, face visible vers le bas, ■ Une poignée personnalisée (non fournie) peut être installée. sur une surface propre.
  • Page 28 Instructions TROUSSE D'ACCESSOIRES DE PANNEAU DE STYLE PROFESSIONNEL d'installation ZXD9030P AVANT DE COMMENCER ENLEVER LE DEVANT DE ÉTAPE 2 TIROIR D'ORIGINE Lisez attentivement toutes ces instructions. IMPORTANT – ■ Retirez les trois vis du bord inférieur du tiroir. ■ Conservez ces instructions ■ Retirez les quatre vis de l'intérieur du tiroir dans le haut.
  • Page 29 Notes 31-10700-6...
  • Page 30 Notes 31-10700-6...
  • Page 31 Notes 31-10700-6...
  • Page 32 REMARQUE : Lors de la procédure d'installation décrite dans ce manuel, il est recommandé de porter des lunettes de sécurité. Pour le service Monogram dans votre région, ® appelez le 1-800-444-1845. REMARQUE : L'amélioration des produits est un effort continu chez General Electric. Par conséquent, les matériaux, l'apparence et les spécifications...
