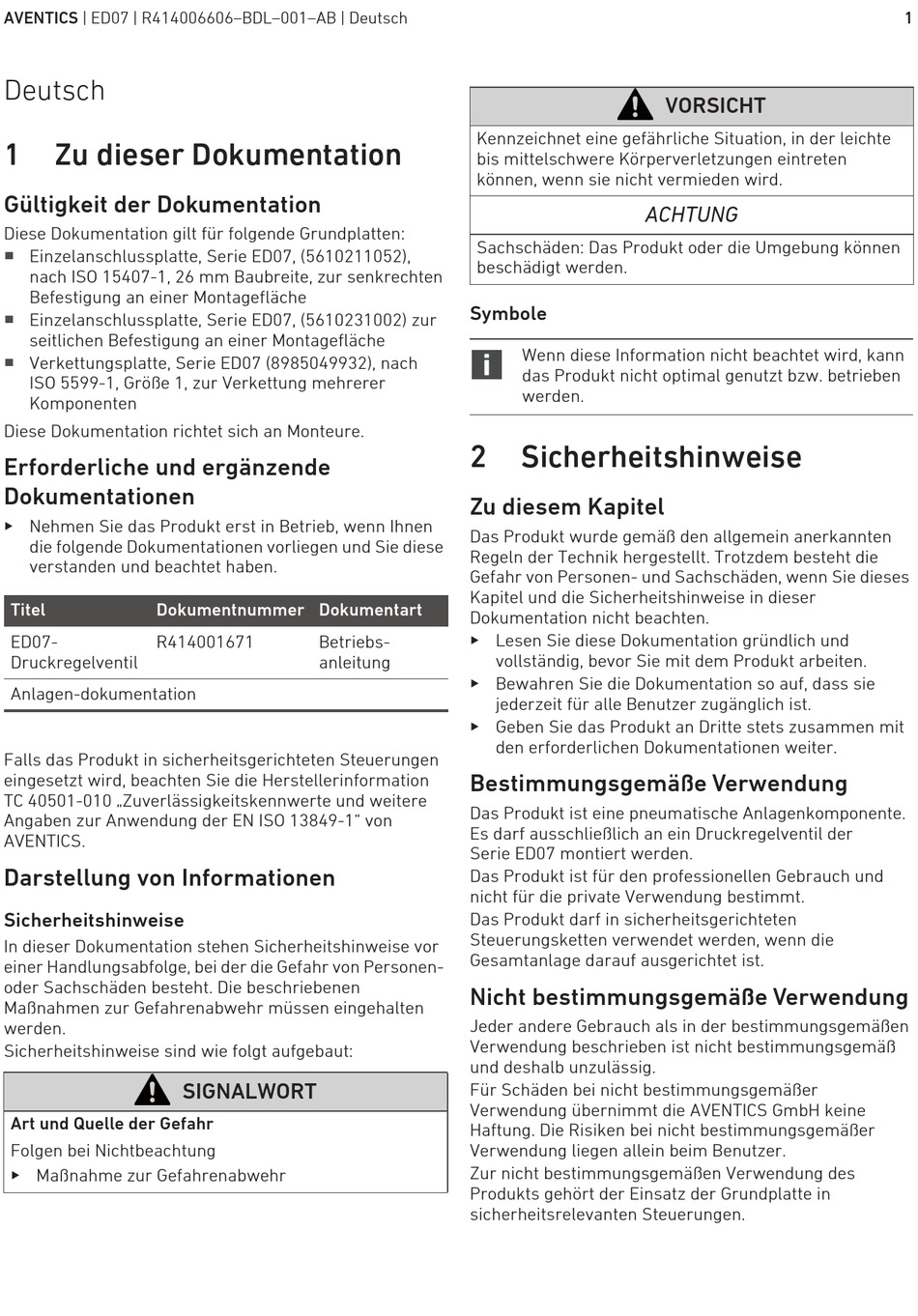

AVENTICS | ED07 | R414006606–BDL–001–AB | Deutsch
Deutsch
1 Zu dieser Dokumentation
Gültigkeit der Dokumentation
Diese Dokumentation gilt für folgende Grundplatten:
W
Einzelanschlussplatte, Serie ED07, (5610211052),
nach ISO 15407-1, 26 mm Baubreite, zur senkrechten
Befestigung an einer Montagefläche
W
Einzelanschlussplatte, Serie ED07, (5610231002) zur
seitlichen Befestigung an einer Montagefläche
W
Verkettungsplatte, Serie ED07 (8985049932), nach
ISO 5599-1, Größe 1, zur Verkettung mehrerer
Komponenten
Diese Dokumentation richtet sich an Monteure.
Erforderliche und ergänzende
Dokumentationen
O Nehmen Sie das Produkt erst in Betrieb, wenn Ihnen
die folgende Dokumentationen vorliegen und Sie diese
verstanden und beachtet haben.
Titel Dokumentnummer Dokumentart
ED07- R414001671
Druckregelventil
Anlagen-dokumentation
Falls das Produkt in sicherheitsgerichteten Steuerungen
eingesetzt wird, beachten Sie die Herstellerinformation
TC 40501-010 „Zuverlässigkeitskennwerte und weitere
Angaben zur Anwendung der EN ISO 13849-1" von
AVENTICS.
Darstellung von Informationen
Sicherheitshinweise
In dieser Dokumentation stehen Sicherheitshinweise vor
einer Handlungsabfolge, bei der die Gefahr von Personen-
oder Sachschäden besteht. Die beschriebenen
Maßnahmen zur Gefahrenabwehr müssen eingehalten
werden.
Sicherheitshinweise sind wie folgt aufgebaut:
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung
O Maßnahme zur Gefahrenabwehr
Betriebs-
anleitung
SIGNALWORT
Kennzeichnet eine gefährliche Situation, in der leichte
bis mittelschwere Körperverletzungen eintreten
können, wenn sie nicht vermieden wird.
Sachschäden: Das Produkt oder die Umgebung können
beschädigt werden.
Symbole
Wenn diese Information nicht beachtet wird, kann
das Produkt nicht optimal genutzt bzw. betrieben
werden.
2 Sicherheitshinweise
Zu diesem Kapitel
Das Produkt wurde gemäß den allgemein anerkannten
Regeln der Technik hergestellt. Trotzdem besteht die
Gefahr von Personen- und Sachschäden, wenn Sie dieses
Kapitel und die Sicherheitshinweise in dieser
Dokumentation nicht beachten.
O Lesen Sie diese Dokumentation gründlich und
vollständig, bevor Sie mit dem Produkt arbeiten.
O Bewahren Sie die Dokumentation so auf, dass sie
jederzeit für alle Benutzer zugänglich ist.
O Geben Sie das Produkt an Dritte stets zusammen mit
den erforderlichen Dokumentationen weiter.
Bestimmungsgemäße Verwendung
Das Produkt ist eine pneumatische Anlagenkomponente.
Es darf ausschließlich an ein Druckregelventil der
Serie ED07 montiert werden.
Das Produkt ist für den professionellen Gebrauch und
nicht für die private Verwendung bestimmt.
Das Produkt darf in sicherheitsgerichteten
Steuerungsketten verwendet werden, wenn die
Gesamtanlage darauf ausgerichtet ist.
Nicht bestimmungsgemäße Verwendung
Jeder andere Gebrauch als in der bestimmungsgemäßen
Verwendung beschrieben ist nicht bestimmungsgemäß
und deshalb unzulässig.
Für Schäden bei nicht bestimmungsgemäßer
Verwendung übernimmt die AVENTICS GmbH keine
Haftung. Die Risiken bei nicht bestimmungsgemäßer
Verwendung liegen allein beim Benutzer.
Zur nicht bestimmungsgemäßen Verwendung des
Produkts gehört der Einsatz der Grundplatte in
sicherheitsrelevanten Steuerungen.
VORSICHT
ACHTUNG
1
