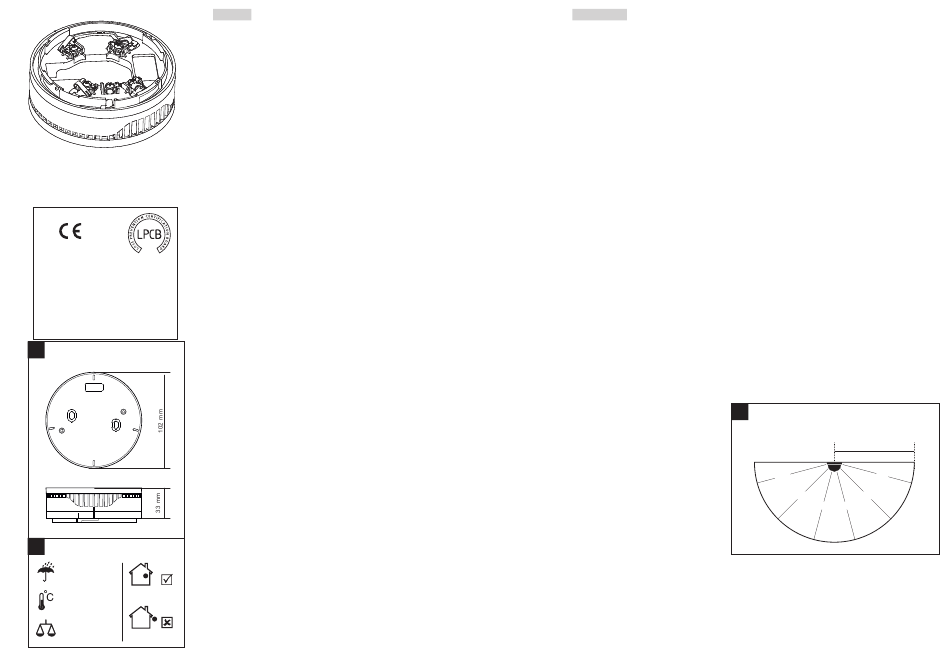

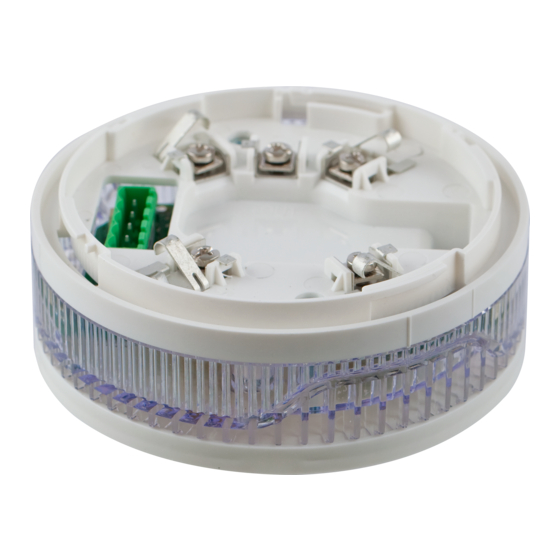

SensoIRIS BSST IS is аn addressable Fire Base with built-in Sounder and Strobe, and isolator module
in its body. The fire base is designed for installing in addressable fire alarm systems which support
operation via TTE communication protocol. The device is powered on from the panel and can be
controlled via the communication protocol.
The addressable SensoIRIS BSST IS fire base supports 32 different tone types at two sound levels. The
tone type and sound level are programmed from the control panel.
The SensoIRIS BSST IS is compatible for operation with SensoIRIS addressable detectors series: T110
(IS), S130 (IS) and M140 (IS). The device is designed for easy installation and consists from two parts:
mounting plane basis and sounder and strobe combined in a common body with factory mounted fire
base.

Installation Instructions

Attention: Power off the loop circuit before installing the SensoIRIS BSST IS
addressable fire base!
SensoIRIS BSST IS
1. Choose the proper place for installation of the device.
2. Set the device address using SensoIRIS Programmer or directly from addressable fire panel. The
address must be in the range from 1 to 250.
Intelligent analogue addressable fire alarm
3. Fix the mounting plane basis on the ceiling of the protected premises using fixings according the
base with built-in sounder and
mounting surface.
isolator module
4. Run the loop wires and fix the sounder and strobe common body to the mounting basis using the
supplied screws in the spare parts kit.
5. Connect the fire base to the fire panel using the wiring diagram.
6. Insert a detector - SensoIRIS T110 (IS)/ S130 (IS)/ M140 (IS) - into the fire base and rotate clockwise
16
until it drops into place - the short mark on the base fits with that on the sounder body. Continue to rotate the
1293
detector until its mark coincides with the long mark on the base - a click is heard.
DoP No: 056
Note: The mounted detector on the SensoIRIS BSST IS base is assigned at different address to the
1139e/03
control panel!
Teletek Electronics JSC
7. Program the sounder and strobe parameters. Refer to the Programming manual of the control panel
Address: 14A Srebarna Str,
for more details. The programming manuals for IRIS and SIMPO fire alarm panels are accessible for
1407 Sofia, Bulgaria
download from the site of the manufacturer: http://www.teletek-electronics.com
8. Test the sounder and strobe for proper operation.
EN54-3:2001+A1:2002+A2:2006

Warranty

EN54-17:2005
Sounder Type: A
All devices carry on a warranty valid from the date of manufacture. The date of manufacture can be
checked by the code on the back of the device. The date is printed with numbers - YY MM . The first two
numbers represent the year and the last two - the month. For example: The date code "17 07", means the
Dimentions / Размери
!
detector is manufactured in July, 2017.
To return goods for warranty service, please contact with your local distributer for details.
TECHNICAL SPECIFICATIONS / ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
Operating Voltage Range. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Захранващо напрежение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 - 32VDC
Maximal consumption at communication . . . . . . . . . . . . . . . . . . . . . . . . . . Максимална консумация при комуникация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 470 μА @ 27VDC
Maximal consumption: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Максимална консумация:
Power volume (main tone type 27): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Изходна мощност (основен тип звук 27):
Power volume (other tone types): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Изходна мощност (друг тип звук):
Frequency of the strobe flashing** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Честота на мигане на строба**. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1Hz
Number of tone types. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Брой тонове . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Supported communication protocol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Поддържан протокол за комуникация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ТТЕ
Wire Gauge for terminals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сечение на използвания проводник . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.4 - 2.0mm
Relative humidity resistance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Устойчивост на относителна влажност . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (93 ± 3)% @ +40°C
Color. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Цвят . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . White/ бял
Material, transparent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Материал, прозрачен . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SAN
Dimensions with mounted detector SensoIRIS T110/ S130 . . . . . . . . . . . Размери с монтиран детектор SensoIRIS T110/ S130 . . . . . . . . . . . . . . . . . . . . 102 x 63mm
Dimensions with mounted detector SensoIRIS М140 . . . . . . . . . . . . . . . . Размери с монтиран детектор SensoIRIS М140 . . . . . . . . . . . . . . . . . . . . . . . . . 102 x 70mm
* Note: Approved to EN54-3 only! / * Забележка: Сертифициарано само по EN54-3!
!
Installation / Инсталиране
** Note: The strobe function is not approved to EN54-23! / ** Забележка: Строб функцията не е сертифицирана по EN54-23!
ISOLATOR MODULE TECHNICAL SPECIFICATIONS/ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА ИЗОЛАТОРА
IP21C
Maximum line voltage (Vmax) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Максимално напрежение в кръга (Vmax) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32V
Nominal line voltage (Vnom) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Номинално напрежение в кръга (Vnom) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28V
Minimum line voltage (Vmin) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Минимално напрежение в кръга (Vmin). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16V
Indoor use
Maximum voltage at which the device isolates (Vso max)* . . . . . . . . . . . Макс. напрежение, при което устройството прекъсва кръга (Vso max)*. . . . . . 7.5V
-10°C ÷ +60°C
Вътрешен монтаж
Minimum voltage at which the device isolates (Vso min)* . . . . . . . . . . . . Мин. напрежение, при което устройството прекъсва кръга (Vso min)* . . . . . . . 5.9V
Maximum voltage at which the device reconnects (Vsc max)** . . . . . . . . Макс. напрежение, при което устройството възстановява кръга (Vsc max)** . 6.7V
Minimum voltage at which the device reconnects (Vsc min)** . . . . . . . . . Мин. напрежение, при което устройството възстановява кръга (Vsc min)**. . . 5V
Maximum rated continuous current with the switch closed (Ic max) . . . . . Макс. продължителен ток при затворен ключ (непрекъснат кръг) (Ic max) . . . 0.7A
~127g
Maximum rated switching current (e.g. under short circuit) (Is max) . . . . . Макс. комутируем ток (например при късо съединие) (Is max) . . . . . . . . . . . . . 1.8A
Outdoor use
Външен монтаж
Maximum leakage current with the switch open (isolated state) (II max) . Ток на утечка при отворен ключ (прекъснат кръг) (II max) . . . . . . . . . . . . . . . . . 16mA
Maximum series impedance with the switch closed (Zc max) . . . . . . . . . . Макс. сериен импеданс при затворен ключ (непрекъснат кръг) (Zc max) . . . . 0.12Ω@28VDC / 0.15Ω@16VDC
* Note: Switches from closed to open / Забележка: Превключва от затворено към отворено състояние
18020823; RevB; 04/2018
** Note: Switches from open to closed / Забележка: Превключва от отворено към затворено състояние
Installation Instruction
English
- main tone type 27, low volume level . . . . . . . . . . . . . . . . . . . . . . . . . .
- main tone type 27, high volume level* . . . . . . . . . . . . . . . . . . . . . . . .
- low volume (up to 100 pcs SensoIRIS BSST(IS) to the loop). . . . . . .
- high volume (up to 30 pcs SensoIRIS BSST(IS) to the loop)* . . . . . .
- low volume (up to 100 pcs SensoIRIS BSST(IS) to the loop). . . . . . .
- high volume (up to 30 pcs SensoIRIS BSST(IS) to the loop) . . . . . . .
Български
SensoIRIS BSST IS е адресируема пожарна основа с вградени сирена, строб и модул изолатор в
общ корпус. Пожарната основа е предназначена за използване в пожароизвестителни алармени
системи, поддържащи работа с ТТЕ комуникационен протокол. Устройството получава захранване
от панела и може да бъде контролирано чрез комуникационния протокол.
Адресируема пожарна основа SensoIRIS BSST IS поддържа 32 различни тона при 2 нива на звука.
Тонът и силата на звука могат да се програмират от контролния панел.
SensoIRIS BSST IS е съвместима за работа със серия адресируеми детектори SensoIRIS: T110 (IS),
S130 (IS) и M140 (IS). Устройството е проектирано за лесна инсталация и се състои от две основни
части: монтажна основа и сирена със строб в общ корпус, със заводски монтирана пожарна основа.
Инструкция за инсталиране
Внимание: Изключете напрежението на контура преди да инсталирате пожарна
основа SensoIRIS BSST IS!
1. Изберете подходящо място за монтаж на устройството.
2. Установете адреса на пожарната основа посредством SensoIRIS Programmer или чрез панела.
Адресът трябва да бъде в интервал от 1 до 250 включително.
3. Монтирайте монтажната основа на тавана на помещението, като подберете винтове и дюбели
според монтажната повърхност.
4. Прокарайте кабелите за свързване към кръга и монтирайте сирената и строба в общ корпус
към монтажната основа, като използвате приложените винтове в комплекта с резервни части.
5. Извършете електрически монтаж съгласно приложената схема.
6. Поставете детектор - SensoIRIS T110 (IS)/ S130 (IS)/ M140 (IS) - и го завъртете по посока на
часовниковата стрелка до попадане в направляващите канали - късият маркер на основата съвпада с
този на корпуса. Продължете да въртите докато маркера на детектора съвпадне с дългия маркер на
основата - чува се щракване.
Забележка: Монтираният към пожарната основа SensoIRIS BSST IS детектор се програмира на
отделен адрес към панела!
7. Програмирайте параметрите на сирената и строба. Подробности за параметрите и начина им на
програмиране можете да откриете в ръководстото за програмиране на пожарния панел.
Ръководствата за програмиране на алармени панели IRIS и SIMPO са достъпни за изтегляне от
сайта на производителя:
8. Тествайте сирената и строба за правилна работа .
Гаранция
Всички устройства притежават гаранция валидна от датата на производство. Датата на производство е
изписана на гърба на детектора - ГГ MM. Първите две цифри представляват годината, а последните
две - месеца на производство. Пример: "17 07", означава дата на производство Юли 2017.
За да върнете изделия за гаранционен сервиз се обръщайте към вашия регионален дистрибутор.
- основен тип звук 27, ниско ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 mА @ 27VDC
- основен тип звук 27, високо ниво* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 mА @ 27VDC
- ниско ниво (до 100бр. SensoIRIS BSST(IS) към кръга) . . . . . . . . . . . . . . . . ~ 88dB(A) ± 3dB@1m
- високо ниво (до 30бр. SensoIRIS BSST(IS) към кръга)* . . . . . . . . . . . . . . . ~ 96dB(A) ± 3dB@1m
- ниско ниво (до 100бр. SensoIRIS BSST(IS) към кръга) . . . . . . . . . . . . . . . . 82-92dB ± 3dB@1m
- високо ниво (до 30бр. SensoIRIS BSST(IS) към кръга) . . . . . . . . . . . . . . . . 90-100dB ± 3dB@1m
Инструкция за инсталиране
http://www.teletek-electronics.com
!
A-weighted sound level diagram/
А-претеглена диаграма за
сила на звука
165°
95dB
2
135°
93dB
99dB
ATTENTION: Read carefully this installation
Instructions before installing the device! This
manual is subject to change without notice!
ВНИМАНИЕ: Прочетете внимателно инструкцията
преди да пристъпите към инсталиране на
устройството! Производителят си запазва
правото за промени без предизвестие!
1m
15°
96dB
45°
105°
75°
93dB
98dB
