Pipeline PRO 3 Manual

BEDIENUNGSANLEITUNG - DE
PIPELINE-STORE.DE
02 FEATURES
- 5 Watt bis 60 Watt
- Gefederter Pluspol aus Kupfer-Beryllium
- Bis zu 12V Ausgangsspannung
- Bis zu 20A Ausgangsstrom
- OLED Display
- Temperaturgeregeltes Dampfen
(mit verschiedenen Drähten möglich)
- Heat-Protection-Funktion
- Power-Boost-Funktion
- Ungeregeltes Dampfen möglich
("Bypass", elektronisch überlastgeschützt)
- Akku-Abschaltspannung einstellbar von 2,5V bis 3,0V
- Widerstandsmessung
- Anzeige der Akkuspannung unter Last
- Displayhelligkeit einstellbar
- Einstellung der Anzeigezeit im Menü
- Einstellung der Standby-Zeit
- Frei wählbare Klickeinstellung von 0-5 zum Einschalten des Gerätes
- Info-Menü
- Akkukapazität messbar
- Möglicher Verdampfer-Widerstandsbereich von 0,05 Ohm bis 5 Ohm
- Verdampfer-Widerstand von 0,17 Ohm bis 2,1 Ohm (60W)
- Verpolungsschutz
- Übertemperaturschutz
- Mit Seriennummer
- 2 Jahre Garantie auf die Elektronik
- Design by Thomas Wilms
- Made in Germany by Dicodes
01 PIPELINE PRO 3

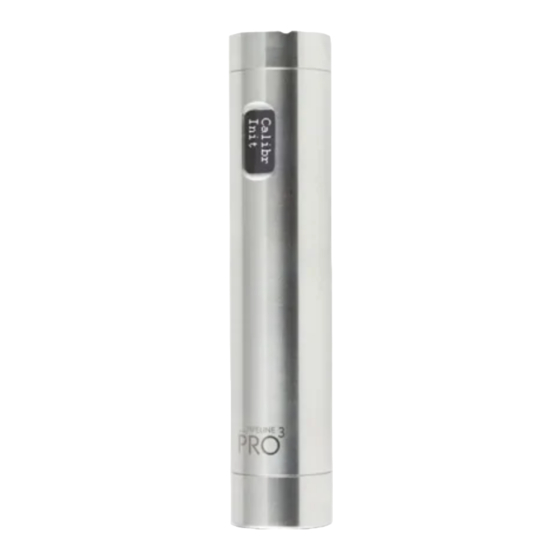

Der PIPELINE PRO 3 ist ein in Deutschland hergestellter
High-End-Akkuträger für 18650 Akkus mit fünf verschiedenen Modi:
Variable Watt, temperaturgeregelt (mit verschiedenen Drähten
möglich), Variable Watt mit Heat Protection, Variable Watt mit Power
Boost und Bypass (ungeregelt, elektronisch überlastgeschützt).
Der PIPELINE PRO 3 verfügt über einen stark gefederten Pluspol aus
Kupfer-Beryllium, um eine ideale Leitfähigkeit zu gewährleisten.
Wir empfehlen den Betrieb mit hochstromfähigen High-Drain-Akkus
(z.B. LG HG2) mit einem Entladestrom von 20 Ampere (unprotected).
Für eine optimale Funktion der Temperaturregelung empfehlen wir
den Dicodes-Draht Resistherm (NiFe30).
03 HAUPTMENÜ
Klicken Sie einmal, um in das Menü zu gelangen. Dort können
Sie durch einfaches Klicken durch die einzelnen Menüpunkte
navigieren. Nach kurzem Warten auf dem gewünschten
Menüpunkt, werden die Werte invertiert angezeigt, die Sie
anschließend durch weiteres Klicken verändern können.
Power Up und Power Down
(Leistung verändern)
Schrittweises Erhöhen der Leistung bis zum eingestellten Power Limit.
Power Down entsprechend in umgekehrter Richtung.
Werkseinstellung: 10W
Der Power-Limit-Wert wird im Extended-Functions-Untermenü
„Temp Menu" eingestellt und bietet eine Leistungsbegrenzung für
weniger leistungsfähige Verdampfer oder für eine gewünschte
Leistungsbegrenzung.
