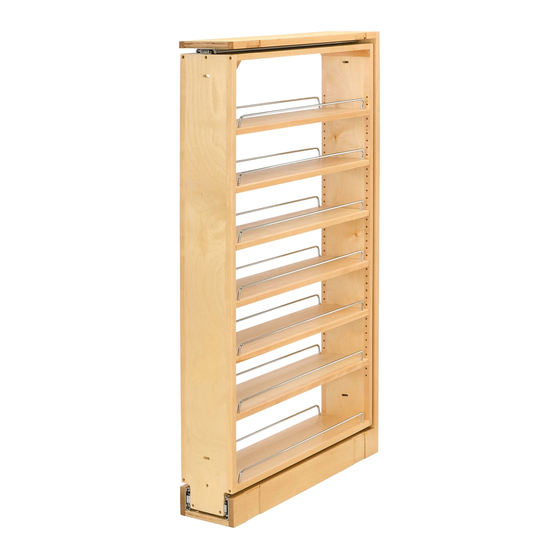

432 SERIES FILLER PULLOUT INSTRUCTIONS
TOOLS REQUIRED:
#2
ESTIMATED ASSEMBLY TIME:
20 MIN
CARE AND MAINTENANCE:
Clean with a damp cloth and
wipe parts dry.
3
32
#2
INSTALLATION INSTRUCTIONS: 432 SERIES FILLER PULLOUT
12400 Earl Jones Way
Louisville, KY 40299
rev-a-shelf.com
Customer Service: 800-626-1126
I-432-0517
Advertisement
Table of Contents
Related Manuals for Rev-A-Shelf 432 Series
Summary of Contents for Rev-A-Shelf 432 Series
- Page 1 12400 Earl Jones Way Louisville, KY 40299 rev-a-shelf.com Customer Service: 800-626-1126 432 SERIES FILLER PULLOUT INSTRUCTIONS TOOLS REQUIRED: ESTIMATED ASSEMBLY TIME: 20 MIN CARE AND MAINTENANCE: Clean with a damp cloth and wipe parts dry. INSTALLATION INSTRUCTIONS: 432 SERIES FILLER PULLOUT I-432-0517...
- Page 2 (See Fig. 2). Note: Location of bottom rail should be flush with bottom of cabinet. Location of top rail should be equal to height of filler. Customer Service: 800-626-1126 | rev-a-shelf.com...
- Page 3 FIGURE 4.1 FIGURE 4.2 level attach using (4) screws through pre-drilled holes. Note: Align front of fillers Top of Filler with back of face frame (See Fig. 4.1 and Fig. 4.2). Bottom of Filler INSTALLATION INSTRUCTIONS: 432 SERIES FILLER PULLOUT...
- Page 4 FIGURE 5.1 STEP 5 Remove front shipping strap (Fig. 5.1) and mount door through slots in front of product (See Fig. 5.2). FIGURE 5.2 Shipping Strap 12400 Earl Jones Way Louisville, KY 40299 rev-a-shelf.com Customer Service: 800-626-1126...
- Page 5 Limpie con un paño húmedo y seque las partes. Lubrique los puntos de los pivotes como sea necesario. Nettoyer avec un chiffon humide et essuyer pour sécher complètement. Lubrifiez les points de pivotement si nécessaire INSTALLATION INSTRUCTIONS: 432 SERIES FILLER PULLOUT I-432-0517...
- Page 6 (voir l’Illustration 2). Remarque: L’emplacement du rail du bas doit être aligné avec le bas de l’armoire. L’emplacement du rail du haut doit être égal à la hauteur du fileur. Customer Service: 800-626-1126 | rev-a-shelf.com...
- Page 7 Quand il est à niveau, fixez avec 4 vis à travers les trous pré-percés. Remarque: Alignez l’avant des fileurs avec l’arrière du cadrage avant (voir les Illustrations 4.1 et 4.2). Parte Inferior del Relleno Bas du Fileur INSTALLATION INSTRUCTIONS: 432 SERIES FILLER PULLOUT...
- Page 8 Retirez la sangle d’expédition avant (Illustration 5.1) et montez la porte dans les fentes à l’avant du produit (voir l’Illustration 5.2). Cinta de Envío Sangle d’Expédition 12400 Earl Jones Way Louisville, KY 40299 rev-a-shelf.com Customer Service: 800-626-1126 Customer Service: 800-626-1126 | rev-a-shelf.com...
