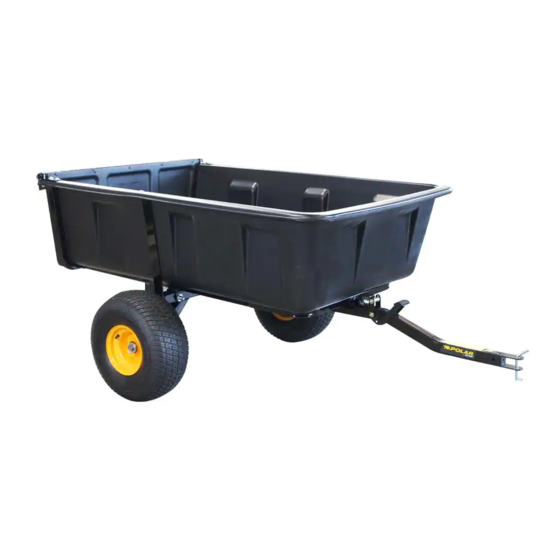

Clam POLAR TRAILER HD MAX Manual

Clam POLAR TRAILER HD MAX Manual

Hydraulic
Hide thumbs Also See for POLAR TRAILER HD MAX:

Advertisement

Quick Links

- S P E C IF I C AT I O N S:
Part Number:
Load Capacity:
Load Size:
Heap Load Size:
Overall Dimensions:
Overall Weight:
Tires:
Instruction P/N
Please contact customer service directly at the E-mail or phone number listed below for any
quality issues. ONCE USED THIS PRODUCT CANNOT BE RETURNED TO STORE.
** Warranty cannot be honored without an original, dated receipt **
IMPORTANT-PLEASE READ:
CLAM OUTDOORS INC. warrants to the original retail purchaser its product be free from manufacturers defects for (5)
years from the date of the original purchase. Clam Outdoors Inc will replace or repair any part found defective within the
(5) year time limit. All parts must be returned to Clam Outdoors Inc. Before returning any parts, you must first call or write
and acquire a return authorization. All returns must be returned postage-prepaid and include the original cash register
receipt (date and purchase price).
To submit a warranty claim request, please use one of the following methods:
https://polartrailer.com/pages/warranty-form
Email:
customerservice@clamcorp.com
The warranty does not apply to any Polar Trailer which has been subjected to an accident, improper installation,
modification, adjustment, repair, misuse, misapplication, neglect, including but not limited to improper maintenance, or
use of unauthorized parts or attachments.
LIMITATION OF LIABILITY
It is expressly understood that Clam Outdoors Inc. liability for its products, whether due to breach of warranty, negligence,
strict liability, or otherwise, is limited to the repair of the product as stated above. Clam Outdoor Inc. is not liable for any
injury, loss, damage, or expense, whether direct or consequential, including but not limited to loss of use, income, profit,
or damage to material arising in connection with the sale, installation, use of, inability to use, or the repair or replacement
of Clam Outdoor Inc. products. Clam Outdoor Inc. reserves the right to make alterations or modifications in its products
at any time, which in its opinion, may improve the performance and efficiency of the product. It shall not be obligated to
make such alterations or modifications to products already in service.
Clam contact information
Customer Service Hrs: 9am to 4pm, Monday – Friday Central Standard Time
▪ Clam Outdoors
Attn: Customer Service
12135 Brockton Lane
Rogers, MN 55369
▪ Phone: 763-231-4120
112514
1800 lbs.
27 Cubic Feet
32 Cubic Feet
93" x 55" x 41"
290 lbs.
20 X 8.00-8
106025
WARRANTY INFORMATION
** REGISTER YOUR PURCHASE ONLINE AT POLARTRAILER.COM **
HD MAX HYDRAULIC
POLARTRAILER.COM
MODEL 12514

Advertisement

loading
Need help?

Need help?

Do you have a question about the POLAR TRAILER HD MAX and is the answer not in the manual?

Questions and answers

Summary of Contents for Clam POLAR TRAILER HD MAX

  • Page 1 Clam Outdoors Inc will replace or repair any part found defective within the (5) year time limit. All parts must be returned to Clam Outdoors Inc. Before returning any parts, you must first call or write and acquire a return authorization.
  • Page 2 WARNING: ▪ THIS PRODUCT IS INTENDED FOR USE IN LAWN CARE AND HOME APPLICATIONS. ▪ DO NOT TOW BEHIND A VEHICLE OR USE ON A HIGHWAY OR IN ANY HIGH SPEED APPLICATION. ▪ THIS PRODUCT HAS BEEN DESIGNED FOR OFF-ROAD USE ONLY. Transporting Loads Safely •...
  • Page 3 UNPACKING YOUR TRAILER UNPACKING AND ASSEMBLY SHOULD BE DONE WITH TWO PEOPLE. 2. UNWRAP AND REMOVE CARDBOARD. 1. CUT AND REMOVE ALL ZIP TIES. ZIP TIE REMOVE PIN AND CLIP RE-USE IN STEP 3 ZIP TIE...
  • Page 4 4. INSTALL PREVIOUS PIN AND CLIP AS SHOWN 3. REMOVE NUT AND BOLT FROM FRAME AND RE-INSTALL WITH TONGUE AS SHOWN AND SECURELY TIGHTEN...
  • Page 5 7. CARFULLYU REMOVE BOTH FRONT AND BACK SCREWS HOLDING BOTH FRAME LEGS ONTO PALLET. REMOVE ALL FOUR SCREWS. 6. CARFULLY TILT TRAILER AND SHIPPING FRAME UNTO THE GROUND AS SHOW. 5. REMOVE CLIPS AND PINS AND SLIDE OUT FRAME STAND BOTH SIDES AS SHOWN.
  • Page 6 OPTIONAL STORAGE YOU MAY KEEP THE VERITCAL TRAILER PACKAGING STANDS TO USE FOR STORING YOUR TRAILER. VERTICAL TRAILER STANDS TRAILER AND STAND MUST BE SECURED TO FLOOR OR WALL TO AVOID ACCIDENTAL TIPPING. GENERAL OPERATION AND SAFETY INSTRUCTIONS LOCKING PIN (101314) MUST BE LOCKED IN POSITION AS SHOWN TO KEEP TAILGATE IN POSITION...
  • Page 7: Wheel Inspection

    LATCH OPERATION PULL BAR UPWARD TO UNLOCK AND LOCK TAILGATE. WHEEL INSPECTION LYNCH PIN (101823) MUST BE LOCKED IN POSITION AS SHOWN BEFORE MOVING TRAILER DUMP OPERATION BEFORE ACTIVATING PUMP FOR DUMPING TAILGATE MUST BE OPENNED AND POSITIONED ON TOP OF BASE AS SHOWN...
  • Page 8 KEEP CLEAR OF ROTATING BOX AREA TO AVOID INJURY THIS PIN AND CLIP CAN BE USED FOR MANUAL DUMPING IF NEEDED. 1. REMOVE CLIP AND PULL OUT PIN. 2. MANUALLY LIFT FRONT OF TRAILER TO DUMP. 3. LAY TRAILER BACK INTO POSITION AND INSTALL PIN AND CLIP ASSEMBLY.
  • Page 9 VISIT OUR WEB-SITE FOR ADDITIONAL ACCESSORIES THAT MAY BE AVAILABLE FOR YOUR TRAILER TOOL RACK PART# 110517 TOOL ORGANIZER PART# 110518...
  • Page 10 PARTS LIST and GENERAL ASSEMBLY INFORMATION QTY. PART NO. DESCRIPTION 105131 BASE, HD MAX 2800 103357 ASSY, HYDRAULIC ACTR 105005 ASSY, 20 X 8.00 - 8, WHEEL 108260 KIT, 2" COUPLER W/SPACER 106025 INSTRUCTIONS, HD MAX HYDRAULIC 105620 INNERPACK, HYDR DUMP 105617 WLDMT, BUMPER PAD, HYDR DUMP 101824...
  • Page 11 FASTENERS...
  • Page 12 STEP-1 *USING A DROP OF OIL ON ALL NUTS WILL EASE THE ASSEMBLY PROCESS. *IT IS BEST TO USE THE AID OF ANOTHER PERSON DURING ASSEMBLY. 1. INSTALL 101824,105613, 106233 AND 105618 TO FRAME 105595 WITH FASTENERS AS SHOWN. SECURELY TIGHTEN. STEP-2 1.
  • Page 13 STEP-3 1. ASSEMBLE AXLE FRAME 105607 TO TONGUE FRAME 105663 AND BRACKETS 105612 AND 101822 WITH FASTENERS AS SHOWN. SECURELY TIGHTEN. STEP-4 1. INSTALL 103295, 101824, TO FRAME 105601 WITH FASTENERS AS SHOWN. SECURELY TIGHTEN.
  • Page 14 STEP-5 1. INSTALL THE TRAILER TONGUE TO LOWER FRAME WITH FASTENERS AS SHOWN. SECURELY TIGHTEN. STEP-6 1. ASSEMBLE THE HYDRAULIC PUMP TO THE TRAILER BASE WITH FASTENERS AS SHOWN COTTER PIN 102201 MUST BE COMPLETELY ENGAGED WITH CLEVIS PIN 103310 AS SHOWN...
  • Page 15 STEP-7 1. ASSEMBLE, UPPER FRAME TO LOWER FRAME USING FASTENERS AS SHOW DO NOT OVERTIGHTEN, UPPER FRAME MUST FREELY ROTATE AROUND PIVOT AREA PUMP MUST BE ON THIS SIDE OF UPPER FRAME CROSSBAR. PIVOT AREA STEP-8 1. ASSEMBLE CROSSBAR 105610 TO UPPER FRAME WITH FASTENERS AS SHOWN. SECURELY TIGHTEN.
  • Page 16 STEP-9 1. ASSEMBLE THE HYDRAULIC PUMP TO THE TRAILER UPPER FRAME WITH FASTENERS AS SHOWN. COTTER PIN 102201 MUST BE COMPLETELY ENGAGED WITH CLEVIS PIN 103310 AS SHOWN STEP-10 1. FASTEN REAR FRAME 105113 TO TRAILER UPPER FRAME WITH FASTENERS AS SHOWN.
  • Page 17 STEP-11 1. PLACE TRAILER BASE ON TOP FRAME AS SHOWN. INSTALL FASTENERS ALL AROUND BACK SIDE OF TRAILER WITH FASTENERS AS SHOWN. INSTALL PLATE 105568 TO BOTH SIDES DO NOT SECURELY TIGHTEN AT THIS TIME. STEP-12 1. INSTALL THE RECTANGULAR WASHERS (103280) WITH FASTENERS AS SHOWN AND THE SIDE SUPPORT STRAPS (105602) ONE BOTH SIDES AS SHOWN.
  • Page 18 STEP-13 1. INSTALL THE BRACKETS (105124) TO BOTH SIDES WITH FASTENERS AS SHOWN AND THE TOP OF THE SIDE SUPPORT STRAPS (105602). SECURELY TIGHTEN ALL THE FASTENERS AS THIS POINT STEP-14 1. ASSEMBLE THE WHEELS (105005) TO AXLE AS SHOWN ANS SECURE IN PLACE WITH LYNCH PIN (101823) LYNCH PIN (101823) MUST BE LOCKED IN...
  • Page 19 STEP-15 1. INSTALL HITCH COUPLER TO FRONT OF TRAILER TONGUE AS SHOWN. SECURELY TIGHTEN. STEP-16 1. INSTALL THE TAILGATE AND SLIDE INTO BRACKETS AS SHOWN AND INSTALL THE LYNCH PINS. SLIDE INTO BRACKET BOTH SIDES LOCKING PIN (101314) MUST BE LOCKED IN POSITION AS SHOWN TO KEEP TAILGATE IN POSITION...
  • Page 20 LATCH OPERATION PULL BAR UPWARD TO UNLOCK AND LOCK TAILGATE. DUMP OPERATION 1. BEFORE ACTIVATING PUMP FOR DUMPING TAILGATE MUST BE OPENNED AND POSITIONED ON TOP OF BASE AS SHOWN KEEP CLEAR OF ROTATING BOX AREA TO AVOID INJURY...

This manual is also suitable for:

Polar trailer 12514
