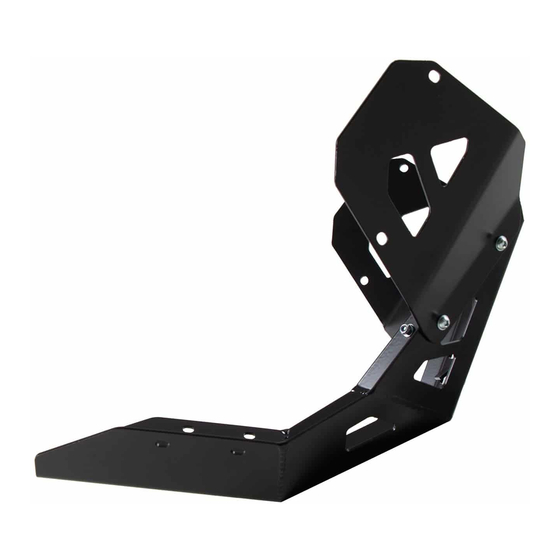

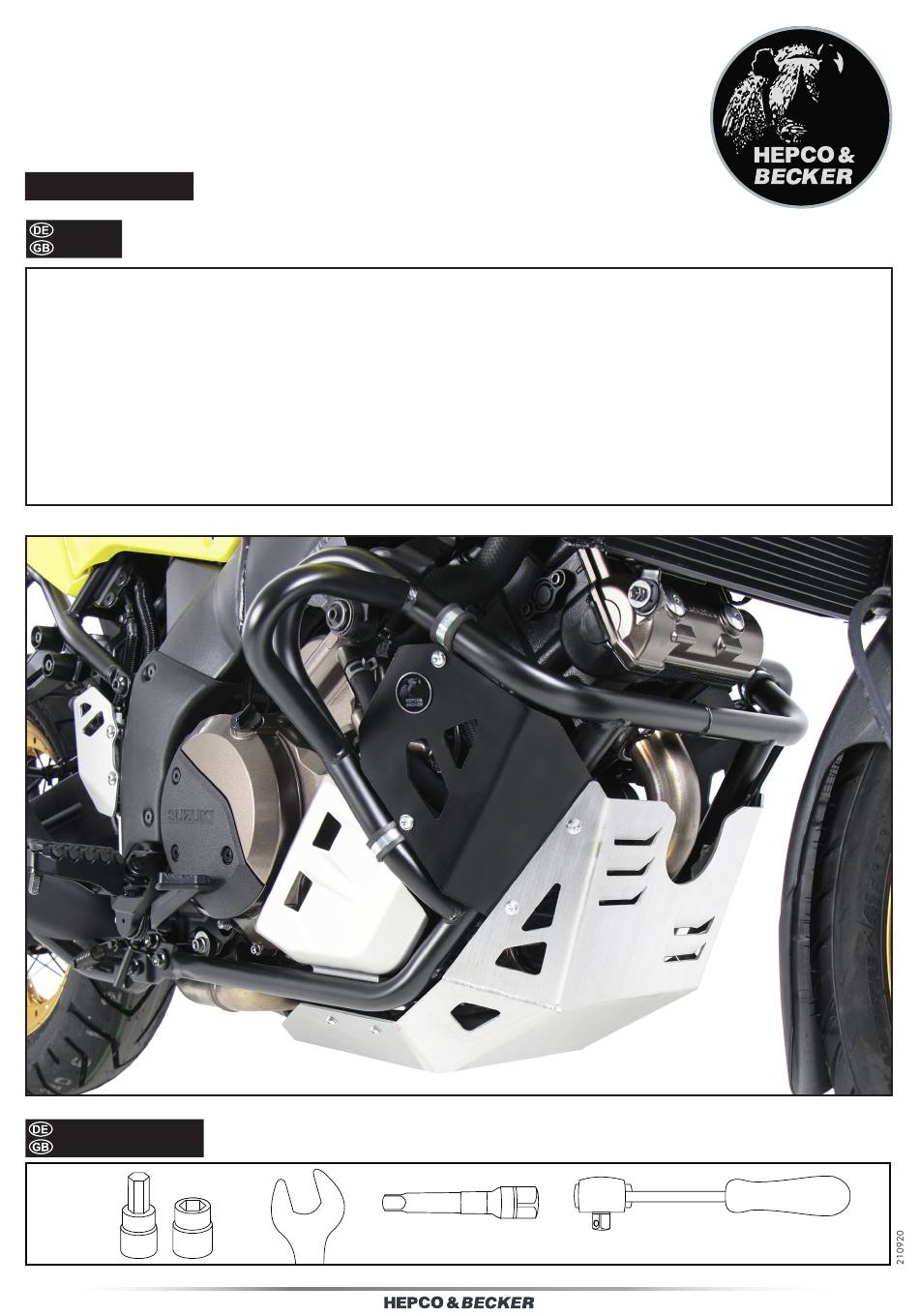

Motorschutzplatte/ Skid plate
für originalen Motorschutzbügel / for original engine guard
SUZUKI V-Strom 1050 XT
2020-
Artikel Nr.: / Item-no.:
3544
811
00 12
alu/schwarz
Die Montage ist nur in Kombination mit dem originalen XT-Motorschutzbügel von Suzuki möglich!
INHALT
The assembly is only possible in combination with the original XT engine guard from Suzuki!
CONTENT
1x 700011031 Motorschutzplatte
2x 700011032 Halteadapter
1x 700011033 Schutzblech links, schwarz
1x 700011034 Schutzblech rechts, schwarz
1x 700011035 Schraubensatz:
4x
Gummierte Klemmschellen Ø25mm
12x
Linsenschraube M6x16
20x
U-Scheibe Ø6,4
8x
Selbstsichernde Mutter M6
2x
H&B Logo Ø30mm
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Set
Verlängerung/extension
1x 700011031 Skid plate
2x 700011032 Retaining adapter
1x 700011033 Protective sheet left black
1x 700011034 Protective sheet right black
1x 700011035 Screw kit:
4x
Rubberised clamps Ø25mm
12x
Filister head screw M6x16
20x
Washer Ø6,4
8x
Self lock nut M6
2x
H&B Emblem Ø30mm
Ratsche/Ratchet
1
Advertisement
Table of Contents
Related Manuals for hepco & becker 8113544 00 12
Summary of Contents for hepco & becker 8113544 00 12
- Page 1 Motorschutzplatte/ Skid plate für originalen Motorschutzbügel / for original engine guard SUZUKI V-Strom 1050 XT 2020- Artikel Nr.: / Item-no.: 3544 00 12 alu/schwarz Die Montage ist nur in Kombination mit dem originalen XT-Motorschutzbügel von Suzuki möglich! INHALT The assembly is only possible in combination with the original XT engine guard from Suzuki! CONTENT 1x 700011031 Motorschutzplatte 1x 700011031 Skid plate...
- Page 2 Die beiden unteren Originalschrauben links und rechts der originalen Aluschutzbleche demontieren, diese werden zur Montage der Halteadapter wiederverwendet. Remove the two lower original screws left and right of the original alu mudguards, these are reused to mount the retaining adapters. 8113544 00 12...
- Page 3 M6x16 und den U-Scheiben Ø6,4 an die bei- den zuvor montierten Halteadapter schrauben. Fastening of the skid plate right/left: Screw the skid plate to the two previously mounted retaining adapters using fi lister head screws M6x16 and washers Ø6,4. Fahrtrichtung/driving direction 8113544 00 12...
- Page 4 Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage. Hepco & Becker GmbH Tel.: +49 (0)6331 - 1453 - 100 An der Steinmauer 6 Fax: +49 (0)6331 - 1453 - 120 D-66955 Pirmasens eMail: vertrieb@hepco-becker.de Germany www.hepco-becker.de 8113544 00 12...
