Kofferträger
SUZUKI SFV 650 Gladius
Artikel-Nr.:
6503521 00 01 schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück
Bestellnr.
1
700007068
1
700007069
1
700009070
1
700009071
1
700007071
1
700007072
1
700007009
1
700007010
1
700007073
1
700007074
1
700007075
1
700009072
2
Alu-Distanz ø25 x ø9 x 10mm
2
Alu-Distanz ø25 x ø9 x 15mm
1
Alu-Distanz ø18 x ø9 x 5mm
1
Stahldistanz ø12 x ø8,5 x 24mm

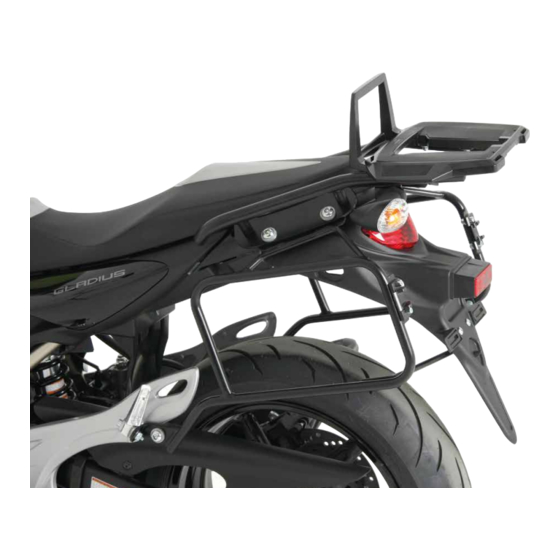

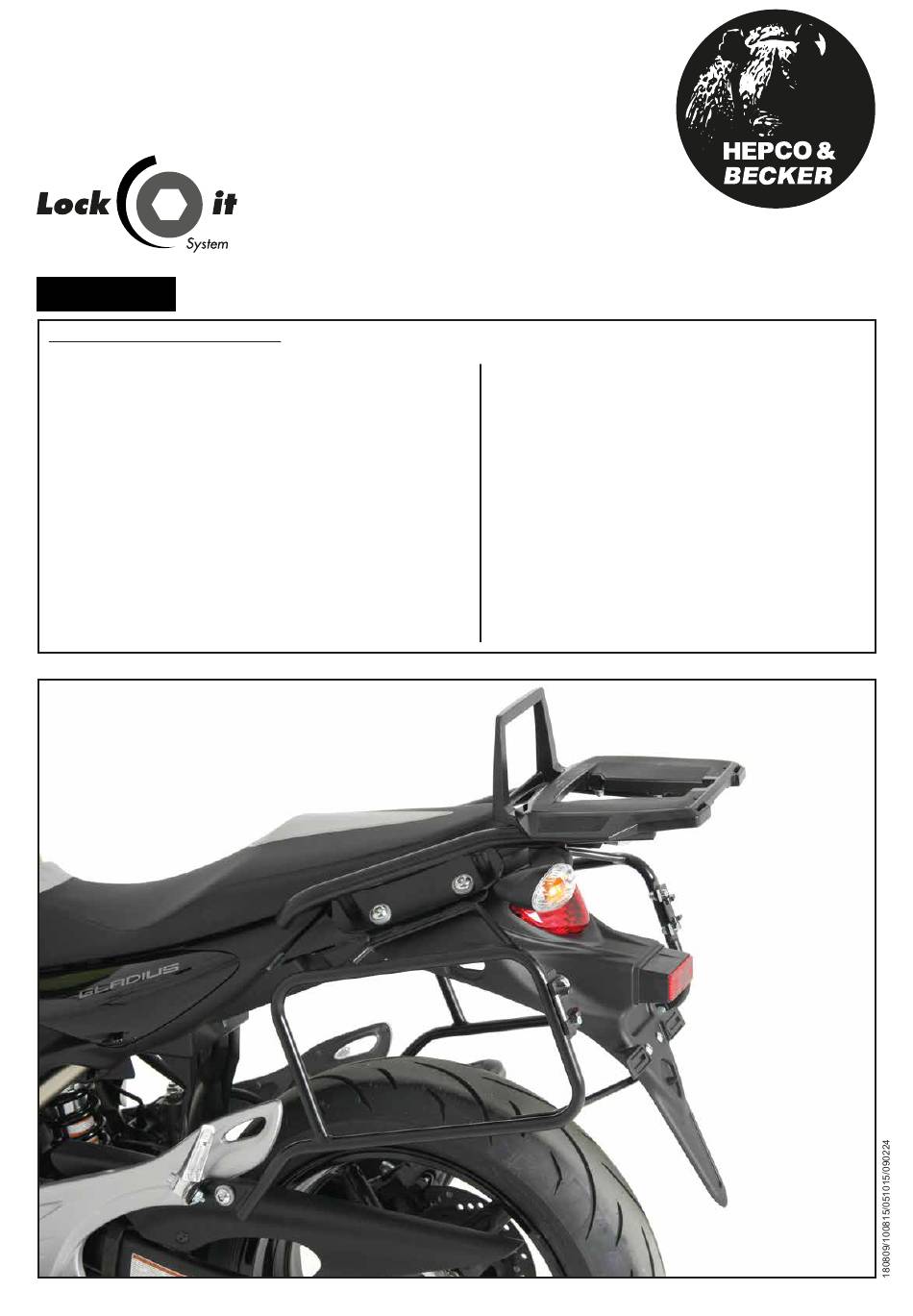

Bild zeigt als zusätzliches Zubehör das
kombinierbare Alurack 6503521 01 01
Bezeichnung
Kofferträger, links
Kofferträger, rechts
Blinkerhalter links
Blinkerhalter rechts
Haltelasche Lock it unten links
Haltelasche Lock it unten rechts
Adapterplatte links
Adapterplatte rechts
Haltegriff links
Haltegriff rechts
Versteifungsbügel
Schraubensatz:
4
Senkkopfschraube M8 x 25
2
Zylinderschraube M8 x 30
2
Zylinderschraube M8 x 40
1
Zylinderschraube M8 x 50
4
Zylinderschraube M6 x 16
8
U-Scheibe ø6,4
5
U-Scheibe ø8,4
1
U-Scheibe ø30 x ø8,4 x 1,5 mm
1
Sechskantschraube M8 x 50
4
Sechskantschraube M6X16
6
Lock-it Systemschraube
4
Selbstsichernde Mutter M6
1
Selbstsichernde Mutter M8
2
Kabelbinder klein
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker Lock it 6503521 00 01
Summary of Contents for hepco & becker Lock it 6503521 00 01
- Page 1 Kofferträger SUZUKI SFV 650 Gladius Artikel-Nr.: 6503521 00 01 schwarz Montage Der Bausatz umfaßt die folgenden Teile: Stück Bestellnr. Bezeichnung 700007068 Kofferträger, links 700007069 Kofferträger, rechts 700009070 Blinkerhalter links Senkkopfschraube M8 x 25 700009071 Blinkerhalter rechts Zylinderschraube M8 x 30 Zylinderschraube M8 x 40 700007071 Haltelasche Lock it unten links...
- Page 2 Kofferträger SUZUKI SFV 650 Gladius Artikel-Nr.: 6503521 00 01 schwarz Montage Vorbereitende Arbeiten: Sitzbank abnehmen, hintere Sitzbankverkleidung entfernen. Soziushaltegriffe demontieren, diese entfallen. Die Blinkerverkabelung trennen (grauer und schwarzer Stecker). Blinker links und rechts demontieren - dazu die hintere Verkleidung über dem Rücklicht entfernen. Tipp: Schrauben sie alle Teile an und lassen sie die zugänglichen Schrauben etwas locker.
- Page 3 Kofferträger SUZUKI SFV 650 Gladius Artikel-Nr.: 6503521 00 01 schwarz Montage Anbau der unteren Lock-it Lasche in Fahrtrichtung rechts: Auspuffhalteschraube lösen und entnehmen. Distanzhülse ø12 x ø8,5 x 24mm in die frei gewordene Bohrung des Silentblocks schieben. Die Sechskantschraube M8 x 50 zusammen mit der U-Scheibe ø30 x ø8,4 x 1,5mm und der Original-Zwischenscheibe wieder durch den Auspuffhalter schieben.
- Page 4 Kofferträger SUZUKI SFV 650 Gladius Artikel-Nr.: 6503521 00 01 schwarz Montage Anbau des Blinkers am Blinkerhalter links und rechts: Die Blinker am Blinkerhalter mit der Originalmutter montieren und die Verkabelung am Blinkerhalter entlang verlegen. Dort mit einem Kabelbinder befestigen. Montage der Kofferträger oben links und rechts: Die Kofferträger werden an den Haltelaschen mittels der Lock it System-Schrauben befestigt.
- Page 5 Kofferträger SUZUKI SFV 650 Gladius Artikel-Nr.: 6503521 00 01 schwarz Montage Montage der Kofferträger unten rechts: Die Kofferträger werden an den Haltelaschen mittels der Lock it System-Schrauben befestigt. ACHTUNG: Lock it System-Schrauben nicht überdrehen! Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar einrastet und am Anschlag anliegt.
- Page 6 Kofferträger SUZUKI SFV 650 Gladius Artikel-Nr.: 6503521 00 01 schwarz Montage Hinweise zur Koffermontage Montage des Metalladapters zum Einhaken des Kofferhalteschlosses HINWEIS : die Metalladapter liegen den Koffern bei, nicht diesem Kofferträgerset. Die notwendigen Schrauben zur Montage der Metalladapter am Kofferträger sind beigefügt (Zylinderschrauben M6 x 16, U-Scheiben ø6,4, selbstsichernde Muttern M6).
- Page 7 Side carrier SUZUKI SFV 650 Gladius Item-No. 6503521 00 01 black Assembling instructions The kit includes the following parts: Quant item no. description 700007068 carrier left countersunk head allen screw M8 x 25 700007069 carrier right allen screw M8 x 30 700009070 indicator mounting left allen screw M8 x 40...
- Page 8 Side carrier SUZUKI SFV 650 Gladius Item-No. 6503521 00 01 black Assembling instructions Preparing: Dismantle seat and rear seat cover. Dismantle handle bars, they are obsolete. Disconnect blinker cable (grey and black connector) Dismantle blinkers (for this step it is neccessary to dismantle the cover over the rear light) Tip: Fit all parts and srew on not too strong.
- Page 9 Side carrier SUZUKI SFV 650 Gladius Item-No. 6503521 00 01 black Assembling instructions Fastening of the Lock-it adapter bottom right: Unscrew exhaust bolting. Sandwich spacer ø12 x ø8,5 x 24mm. Use Hexagon bolt M8 x 50 with washer ø30 x ø8,4 x 1,5mm and original washer to fix the adapter.
- Page 10 Side carrier SUZUKI SFV 650 Gladius Item-No. 6503521 00 01 black Assembling instructions Fastening of the indicator adapters left and right: Fix the indicators to the adapter with the original nut. Cable mounting as seen in the picture. Fasten cable there with a cable tie. Fastening of carrier top left + right: The carriers will now be fixed to the adapter with Lock it -screws Attention!
- Page 11 Side carrier SUZUKI SFV 650 Gladius Item-No. 6503521 00 01 black Assembling instructions Fastening of carrier bottom right: The carriers will now be fixed to the adapter with Lock it -screws Attention! Don´t overturn the Lock it screw! Rotate slowly one quarter of a turn until screw engages. Fastening of the bracing bow: with hexagon bolt M6 x 16 and washer ø6,4.
- Page 12 Side carrier SUZUKI SFV 650 Gladius Item-No. 6503521 00 01 black Assembling instructions Hint: assembling side cases Fastening of adapter to hook in the fixing lock Hint : The adapters are enclosed with the side cases. They are not included in the side carrier set. The necessary srews for mounting the metal adapter on the carrier are part of this set.
