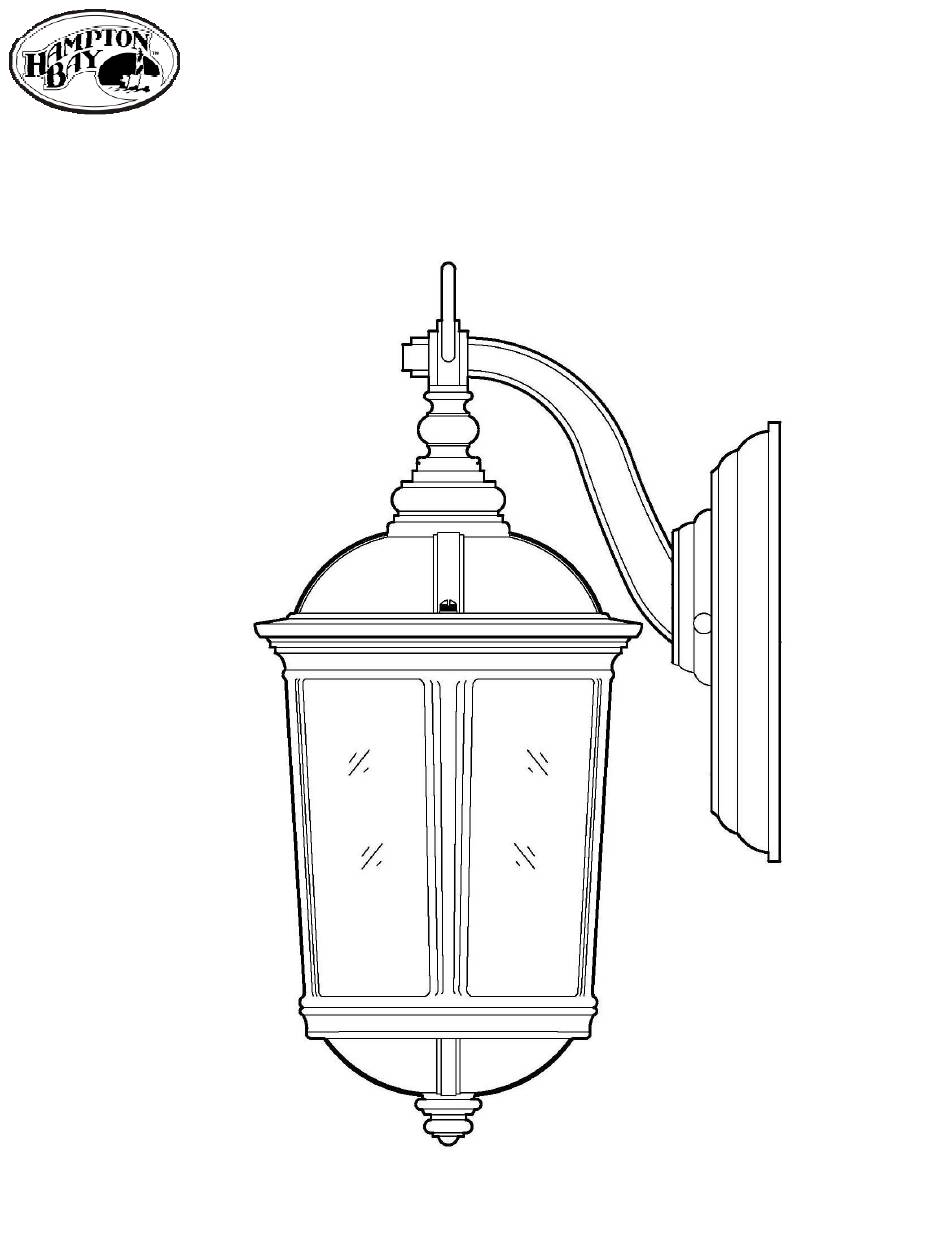

- Page 1 INSTRUCTIONS MANUAL EXTERIOR WALL LANTERN HOME DEPOT SKU# 702-480 (UPC# 046335946590) Page 1...
- Page 2 Thank you for purchasing this Hampton Bay Exterior Wall Lantern. This product has been manufactured with the highest standards of safety and quality. FEATURES: 1. Easy to install 2. Beautifully crafted Mystic Bronze Finish with Water Glass. 3. Solid cast aluminum resists elements.
- Page 3 Customer Service Team at 1-877-527-0313 or visit www.homedepot.com. Please reference your SKU (702-480) or UPC (046335946590). 3. KEEP your receipt and these Instructions for Proof of Purchase. TOOLS REQUIRED FOR INSTALLATION AND ASSEMBLY...
- Page 4 PARTS INCLUDED FOR ASSEMBLY (parts are not to scale): 2 ea Cage Screw (#18) 1 ea Main 1 ea Cage (#17) Fixture Body (#1) ASSEMBLY INSTRUCTIONS: 1. Carefully unpack the fixture. Lay out all parts on a clean surface. 2. Install up to a 100 watt incandescent Light Bulb (#2) or an equivalent Listed SBCFL (Self-Ballasted Compact Fluorescent Lamp [not provided]) in the socket of the Main Fixture Body (#1).
- Page 5 ASSEMBLY: 18. Cage Screw 1. Main Fixture Body 2. Light Bulb 17. Cage Page 5...
-
Page 6: Installation Instructions
PARTS INCLUDED FOR INSTALLATION (parts are not to scale): 1 ea Mounting 2 ea Bracket Mounting Bracket (#7) Screws (#8) 2 ea Hex Nuts (#9) 2 ea Fixture Mounting Screws (#6) 3 ea Wire 2 ea Lock Nuts (#14) Nuts (#3) INSTALLATION INSTRUCTIONS: 1. -
Page 7: Installation
INSTALLATION: 10. Wall 8. Bracket Plate Mounting 5. Black Screw Supply 7. Mounting 4. Outlet 6. Fixture Wire Bracket Mounting 9. Hex Screw 3. Lock 16. White 15. Supply 12. Black Supply Ground Fixture Wire Wire Wire 13. White Fixture Wire 14. -
Page 8: Troubleshooting
TROUBLESHOOTING: Possible Cause Corrective Action Light will not turn on. 1. Power is off. 1. M ake sure power supply is on. 2. Faulty switch. 2. Test or replace switch. 3. Faulty wire connection. 3. Check wiring. Fuse blows or circuit breaker 1. - Page 9 MANUAL DE INSTRUCCIONES FAROL DE PARED PARA EXTERIORES HOME DEPOT SKU# 700-318 (UPC# 046335946590) Page 9...
- Page 10 Gracias por comprar este Farol de Pared para Exteriores de Hampton Bay. Este producto ha sido fabricado con los estándares más altos de seguridad y calidad. CARACTERÍSTICAS: 1. Fácil de instalar. 2. Acabado en hierro envejecido trabajado de manera excepcional con vidrio de fantasía.
- Page 11 PRECAUCIÓN: 1. Antes de iniciar la instalación de este luminario o la remoción de un luminario anterior, desconecte la energía eléctrica al apagar el disyuntor de circuitos o al quitar el fusible en la caja de fusibles. 2. CONSULTE A UN ELECTRICISA CALIFICADO SI TIENE DUDAS CON LAS CONEXIONES ELÉCTRICAS.
-
Page 12: Instrucciones De Ensamblaje
PARTES INCLUIDAS PARA EL ENSAMBLAJE (las partes no se muestran a escala): 2 Tornillos para la jaula (#18) Juala (#17) 1 Cuerpo principal del luminario (#1) INSTRUCCIONES DE ENSAMBLAJE: 1. Desempaque el luminario con cuidado. Coloque todas las superficies sobre una superficie limpia. 2. - Page 13 ENSAMBALJE: 18. Tornillo para la jaula 1. Cuerpo principal del luminario 2. Foco 17. Jaula Page 13...
-
Page 14: Instrucciones De Instalación
PARTES INCLUIDAS PARA LA INSTALACIÓN (las partes no se muestran a escala): 1 Ménsula de 2 Tornillos para la montaje (#7) ménsula de montaje (#8) 2 Tuercas hexagonales (#9) 2 Tornillos para montar el luminario (#6) 3 Tuercas para cables (#14) 2 Tuercas de seguridad (#3) INSTRUCCIONES DE INSTALACIÓN: 1. -
Page 15: Instalación
INSTALACIÓN: 8. Tornillo 10. Placa de la de pared ménsula de 6. Tornillo para montaje montar el 5. Cable 7. Ménsula luminario negro de 4. Caja de de montaje alimentación distribución 9. Tuerca hexagonal 3. Tuerca seguridad 16. Cable blanco de 15. -
Page 16: Solución De Problemas
SOLUCIÓN DE PROBLEMAS: Causa posible Acción correctiva La luz no enciende. 1. La energía eléctrica está apagada. 1. Asegúrese de que la energía eléctrica esté encendida. 2. Hay una falla en el interruptor. 2. Pruebe o cambie el interruptor. 3. Hay una falla en la conexión de los cables. 3. Verifique los cables. El fusible se funde o el 1. - Page 17 MODE D’EMPLOI LANTERNE MURALE D’EXTÉRIEUR HOME DEPOT UGS Nº 700-318 (CUP Nº 046335946590) Page 17...
-
Page 18: Caractéristiques
Merci d’avoir acheté cette lanterne murale d’extérieur Hampton Bay. Cet article a été fabriqué selon les normes de sécurité et de qualité les plus rigoureuses. CARACTÉRISTIQUES : 1. Facile à installer. 2. Fabrication soignée au fini vieux fer avec verre granuleux. - Page 19 MISE EN GARDE : 1. Avant de commencer à installer ce luminaire ou à enlever l’ancien luminaire, coupez le courant au niveau du disjoncteur ou retirez le fusible de la boîte de fusible. 2. CONSULTEZ UN ÉLECTRICIEN CERTIFIÉ SI VOUS AVEZ QUESTIONS CONCERNANT L’INSTALLATION...
-
Page 20: Mode D'assemblage
PIÈCES NÉCESSAIRES À L’ASSEMBLAGE (les illustrations ne sont pas à l’échelle) : 2 vis de cage (nº 18) 1 corps du luminaire (nº 1) 1 cage (nº 17) MODE D’ASSEMBLAGE : 1. Déballer délicatement le luminaire. Placez toutes les pièces sur une surface propre. - Page 21 ASSEMBLAGE : 18. Vis de cage 1. Corps du luminaire 2. Ampoule 17. Cage Page 21...
-
Page 22: Mode D'installation
PIÈCES NÉCESSAIRES À L’INSTALLATION (les illustrations ne sont pas à l’échelle) : 1 plaque de fixation 2 vis de montage (nº 8) (nº 7) 2 écrous hexagonaux (nº 9) 2 vis du luminaire (nº 6) 3 capuchons de connexion (nº 14) 2 écrous de serrage (nº... - Page 23 INSTALLATION: 10. Plaque de montage 5. Fil 7. Plaque 8. Vis de 4. Boîte de d’alimentati de fixation montage sortie on noir 6. Vis du luminaire 9. Écrou hexagonal 3. Écrou de serrage 16. Fil d’alimentation 12. Fil noir blanc du luminaire 15.
-
Page 24: Dépannage
DÉPANNAGE : Cause possible Solution La lumière ne s'allume pas. 1. Le courant est interrompu. 1. Ouvrez l'interrupteur ou le disjoncteur. 2. L'interrupteur est défectueux. 2. Vérifiez ou remplacez l'interrupteur. 3. Les connexions électriques sont incorrectes. 3. Vérifiez les connexions électriques. Le fusible brûle ou le disjoncteur 1.
