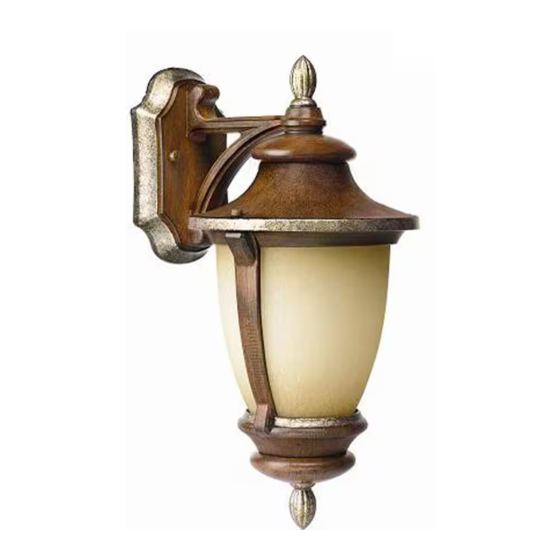

1 light exterior wall lantern, small/medium/large size, mossoro walnut with silver accents
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

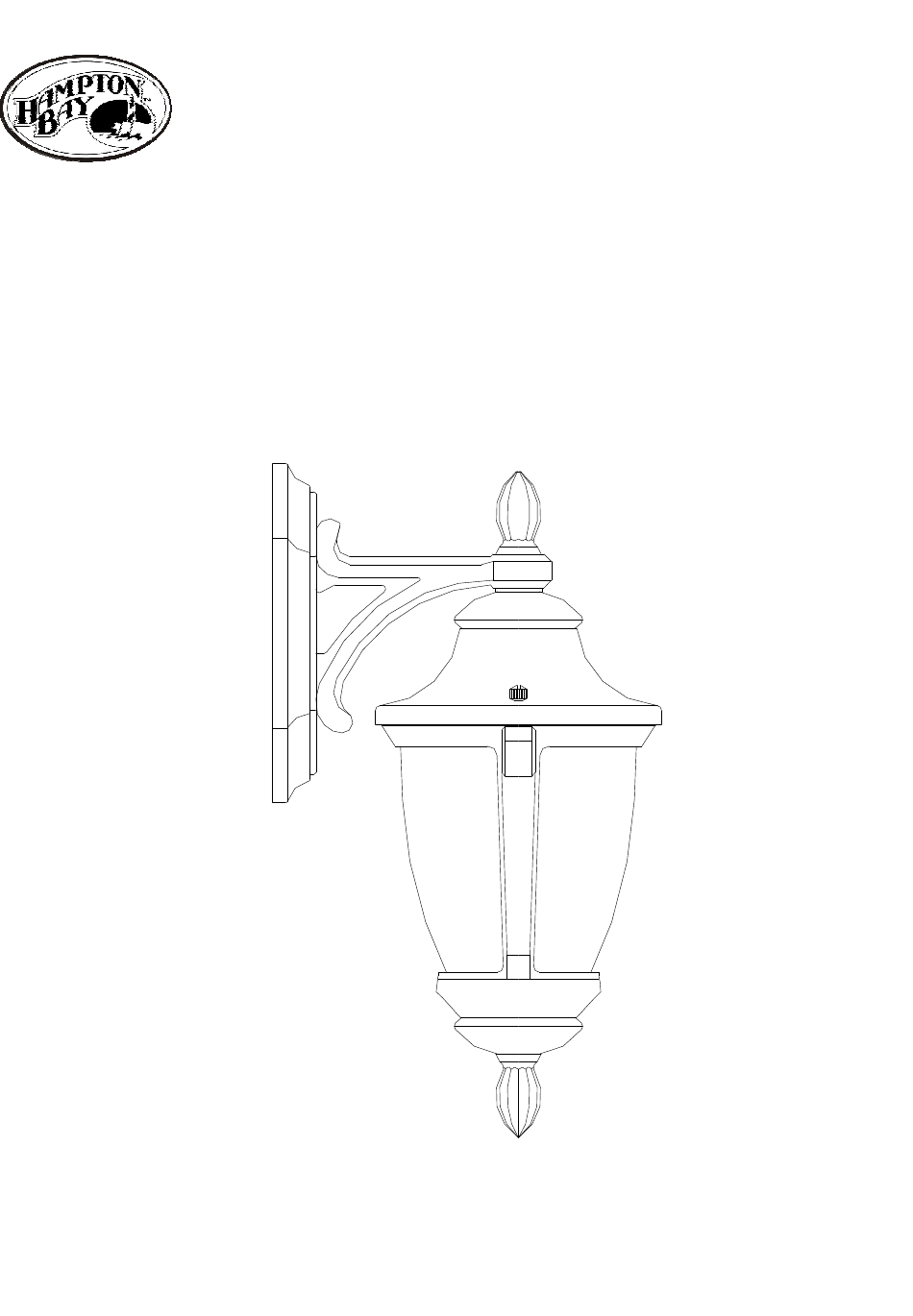

INSTRUCTION MANUAL
1 Light Exterior Wall Lantern
Home Depot SKU 996-530 (UPC 718212232163) (Small Size)
Home Depot SKU
USA
853-476 (UPC 718212232170) (Medium Size)
Home Depot SKU CAN 495-442 (UPC 718212232170) (Medium Size)
Home Depot SKU 850-242 (UPC 718212232187) ( Large Size)
(Mossoro Walnut With Silver Accents)
Page 1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 996-530 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HAMPTON BAY 996-530

Summary of Contents for HAMPTON BAY 996-530

  • Page 1 INSTRUCTION MANUAL 1 Light Exterior Wall Lantern Home Depot SKU 996-530 (UPC 718212232163) (Small Size) Home Depot SKU 853-476 (UPC 718212232170) (Medium Size) Home Depot SKU CAN 495-442 (UPC 718212232170) (Medium Size) Home Depot SKU 850-242 (UPC 718212232187) ( Large Size)
  • Page 2 Thank you for purchasing this Hampton Bay exterior wall lantern. This product has been manufactured with the highest standards of safety and quality. The finish of this lantern is weather resistant but over time will naturally weather and fade. FEATURES: 1.
  • Page 3 2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY ELECTRICAL QUESTIONS. 3. If you have any non-electrical questions about this fixture, please contact our Customer Service Team at 1-877-527-0313 or visit www.homedepot.com. Please reference your SKU (996-530 small size, 853-476 medium size, CAN 495-442 medium size ,850-242 large...
  • Page 4 PARTS INCLUDED FOR ASSEMBLY (parts are not to scale): 4Nut (#1) 1 Finial (#2) 1 Bottom cover( #9) 1 Hex nut( #3) 1 Lock washer(#8) ASSEMBLY INSTRUCTIONS: Shut off power at the fuse box or circuit breaker box, if necessary remove old fixture and all mounting hardware from outlet box.
  • Page 5 ASSEMBLY: Page 5...

  • Page 6: Installation Instructions

    PARTS INCLUDED FOR INSTALLATION (parts are not to scale): 1 Ground Screw (#14) 2 Outlet Box Screws (#15) 2 Mounting Screws (#10) 1 Circular strap (#11) 3 Wire Connectors (#12) INSTALLATION INSTRUCTIONS: 1. Screw the two Mounting Screws (#10) into the circular strap (#11). Mount the circular strap (#11) to the Outlet Box (#13) using the two provided Outlet Box Screws (#15).

  • Page 7: Installation

    INSTALLATION: 13.Outlet box 10.Mounting screw 11.Circular strap 5.Wall plate 14.Ground screw 15. Outlet box screw Page 7...

  • Page 8: Troubleshooting

    TROUBLESHOOTING: Possible Cause Corrective Action Bulb will not light. 1. Bulb is burned out. 1. Replace light bulb. 2. Power is off. 2. Make sure power supply is on. 3. Faulty wire connection. 3. Check wiring. 4. Faulty switch. 4. Test or replace switch. Fuse blows or circuit Crossed wires or power wire Check wire connections.
  • Page 9 MANUAL DE INSTRUCCIONES 1 Luz Exterior de pared Home Depot SKU 996-530 (UPC 718212232163) (Pequeño tamaño) Home Depot SKU 853-476 (UPC 718212232170) De tamaño medio) Home Depot SKU CAN 853-476 (UPC 718212232170) De tamaño medio) Home Depot SKU 850-242 (UPC 718212232187) De gran tamaño)
  • Page 10 Gracias por la compra de este accesorio Hampton Bay Linterna de pared para el exterior Este producto ha sido fabricado con los más altos niveles de seguridad y calidad. El acabado de esta linterna es resistente a la intemperie, pero con el tiempo se va ir desvaneciendo naturalmente.
  • Page 11 éctrica de esta, luz por favor, 3. Si usted tiene cualquier pregunta no el póngase en contacto con nuestro Servicio de Atenci ón al 1-877-527-0313 o visite www.homedepot.com. Por favor, referir a SKU (996-530 ño,USA 853-476 De tama ño medio, Pequeño tama...

  • Page 12: Instrucciones De Montaje

    PIEZAS INCLUIDAS PARA LA ASAMBLEA (partes no est á n a escala): 4 tuerca (# 1) 1 florón (# 2) 1bottom cover(#9) 1 hex nut(#3) 1 lock washer(#8) INSTRUCCIONES DE MONTAJE: 1. Apagar la corriente en la caja de fusibles o caja de interruptores de circuito, si es necesario, remueva la lámpara vieja y todos los accesorios de montaje de la caja de salida 2.
  • Page 13 ASAMBLEA: Page 13...

  • Page 14: Instrucciones De Instalación

    PIEZAS INCLUIDAS para la instalación (las partes no están a escala): 1 tornillos de rosca de tierra（#14） 2 tornillos de la caja de salida (#15) 2 ea tornillo de montaje (#10) 1 correa circular (# 11) 2 conectores de cable de (#12) Instrucciones de instalación: .

  • Page 15: Instalación

    INSTALACIÓN: caja de salida Tornillo de montaj 11.Correa Circular 5. la placa trasera Tornillos de rosca de tierra 1. contratuerca 15.Tornillo de la caja de salida conectores de cable de Page 15...

  • Page 16: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS: Posible causa de Acción Correctiva Bombilla no se 1. Bombilla está quemada 1. Reemplace la bombilla. 2. Aseg úrese de que el poder la encenderá. 2. Está apagada oferta está encendido 3. Conexión del cable 3. Asegúrese de que el poder la defectuoso oferta está...

  • Page 17: Manuel D'instructions

    MANUEL D'INSTRUCTIONS 1 Light mur extérieur Home Depot SKU 996-530 (UPC 718212232163) (Petite taille) Home Depot SKU 853-476 (UPC 718212232170) (De taille moyenne) Home Depot SKU CAN 495-442 (UPC 718212232170) (De taille moyenne) Home Depot SKU 850-242 (UPC 718212232187) (Grande taille)

  • Page 18: Caractéristiques

    Nous vous remercions d'avoir achet é ce Hampton Bay Lanterne pour mur extérieur. Ce produit a été fabriqué avec des niveaux plus élevés de sécurité et de qualit é. La finale de cette lampe de poche est r ésistante aux intemp éries, mais avec le temps il sera la décoloration naturelle..
  • Page 19 ère s'il vous pla ît 3. Si vous avez des questions, ce pouvoir, de la lumi contacter notre Service Center au 1-877-527-0313 ou visitez www.homedepot.com. S'il vous pla ît se r éférer à SKU (996-530 Petite taille,USA 853-476 De taille moyenne,...

  • Page 20: Instructions D'assemblage

    PIÈCES FOURNIES pour l'assemblage (pièces ne sont pas à l'échelle): 4 écrous (# 1) 1 rosette (# 2) 1 bottom cover(#9) 1 hex nut (#3) 1 lock washer (#8) INSTRUCTIONS D'ASSEMBLAGE: Coupez le courant à la boîte de boîte de fusibles ou disjoncteurs, si nécessaire, retirez la vieille lampe et tous les accessoires pour le montage de la bo îte de sortie 2.

  • Page 21: Montage

    MONTAGE: Page 21...

  • Page 22: Instructions D'installation

    PIÈCES FOURNIES pour l'installation (pas les parties à l'échelle): 1 Filetage rectifié vis (#14) 2 Vissez la boîte de sortie(#15) 2 vis de montage (#10) 1 Circulaire strap (# 11) 2 connecteurs de câble (#12) Instructions d'installation: 1. Vissez les deux vis de montage (# 10) sur le tableau Circulaire strap (# 11). Montez la barre Circulaire strap (# 11) de la boîte de sortie (# 13) avec les deux vis boîte de sortie prévue (# 15).
  • Page 23 INSTALLATION: boite de sortie Visser 5. plaque arriere circulaire strap Filetage rectifi 3. po 15.issez la boite de sortie conectores de cable Page 23...

  • Page 24: Dépannage

    DÉPANNAGE: Cause possible Mesure corrective Ampoule s'allume pas. 1. Ampoule est grillée. 1. Remplacer l'ampoule. 2. Est éteint. 2. Assurez-vous que la puissance 3. Câble de raccordement 3. Vérifiez le câblage. défectueux. 4. Défaut du commutateur. 4. Test ou remplacer interrupteur.
