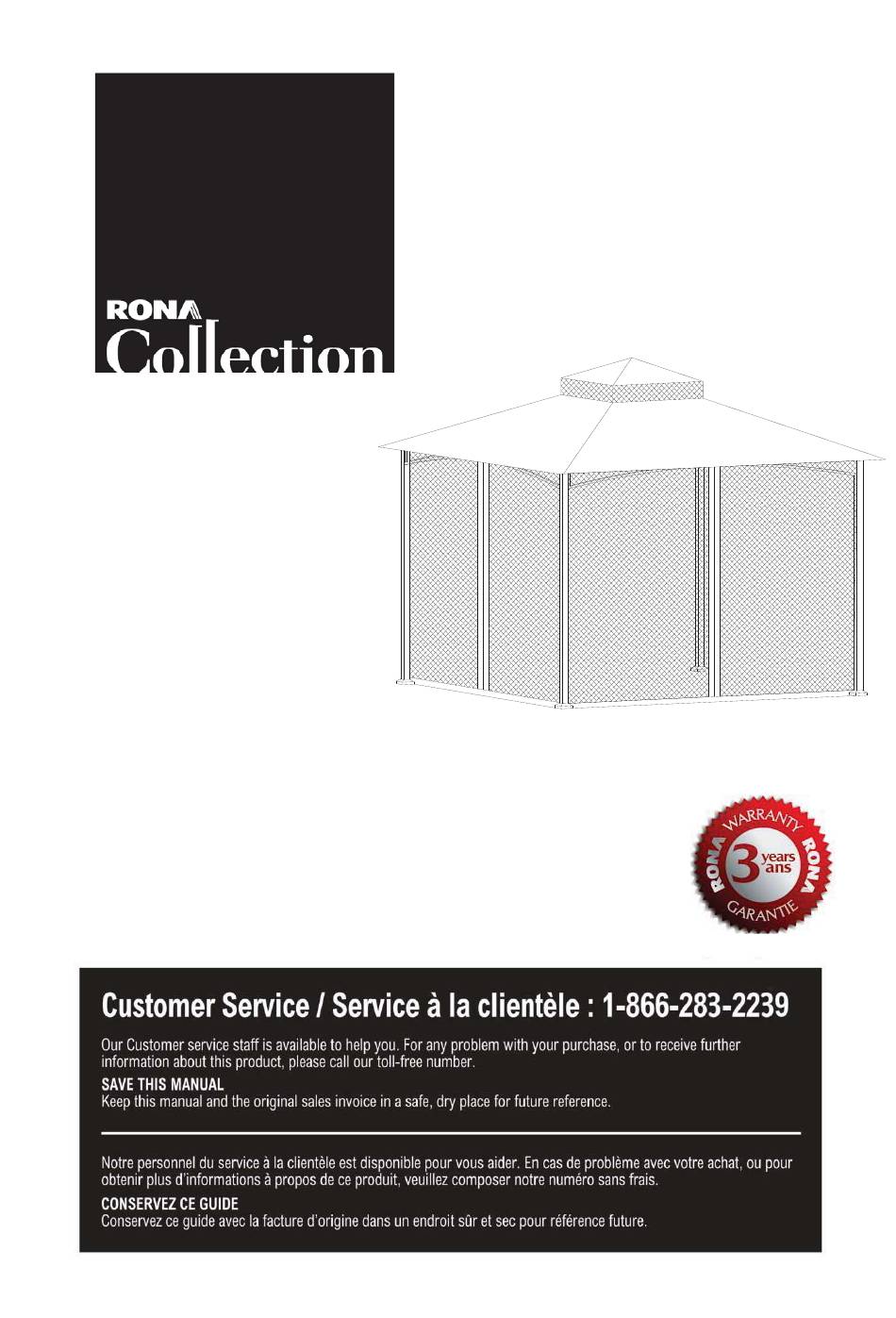

- Page 1 Model / Modèle : 38115089 10x 10’ Hilgard Gazebo Operators’ Manual. 7 Abri-soleil Hilgard 10 x 10 pi Guide de l'utilisateur. 7...
- Page 2 GAZEBO ASSEMBLY INSTRUCTIONS Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. The final product will be a quality piece that will give you years of enjoyment. All you will need is a screwdriver, a hammer and two ladders of at least 8 feet (2.5 m) high (not included).
-
Page 3: Parts List
Parts List Description Part Quantity Image Post Long beam Short beam Netting tube Middle beam Connector Slanting beam Lower tube Small slanting beam H Top connector Small connector Hook Stake base Stake cover Small canopy Big canopy Mosquito net... -
Page 4: Hardware Pack
Hardware Pack 1 Part Description Quantity Image M6X15 Screw 8 PCS M6 Flat washer 48 PCS M6X15 Bolt 24 PCS M6X25 Bolt 16 PCS M6 Wrench 1 PC Fig.1: Assemble the stake cover into the post, then secure the stake bases to the posts by using screws (AA) and flat washers (BB). - Page 5 Hardware Pack 2 Part Description Quantity Image M6 Flat washer 16P CS M6X35 Bolt 8 PCS M6 Nut 8 PCS Fig.5: Insert the slanting beam (F) into the lower tube (G). Fig.6: Insert the top end of the slanting beam into the top connector (I), then assemble the hook (K) on the top connector.
- Page 6 Hardware Pack 3 Part Description Quantity Image Ring 48 PCS 16 PCS Stake 8X180 Fig.10: Secure the small canopy (N) to the four corners of the small slanting beams, then unfold the big canopy (O) secure the four corners. Fig.11: Put on the big canopy (O) and do not unfold first. Then insert the small slanting beam (H) into the slanting beam (F).
- Page 7 IMPORTANT: 1. Keep all children and pets away from assembly area. Children and pets should be supervised while gazebo is being assembled. 2. The assembled gazebo should be located at least 6 feet (2 m) from any obstruction such as fence, garage, house, overhanging branches, laundry lines or electrical wires. 3.
- Page 8 DIRECTIVES D’ASSEMBLAGE DE L’ABRI-SOLEIL Nos instructions claires et faciles à suivre vous aideront à assembler votre abri facilement, du début à la fin. Le résultat sera un abri de haute qualité qui vous offrira des années de plaisir. Tout ce qu’il vous faudra sera un tournevis, un marteau et deux échelles d'au moins 8 pi (2,5 m) de hauteur (non fournis).
-
Page 9: Liste Des Pièces
Liste des pièces Description Pièce Quantité Image Pilier Poutre longue Poutre courte Tube à moustiquaire Poutre médiane Raccord Poutre oblique Tube inférieur Petite poutre oblique H Raccord supérieur Petit raccord Crochet Support de pilier Couvre-pilier Petit auvent Grand auvent Moustiquaire... - Page 10 Quincaillerie 1 Pièce Description Quantité Image Vis M6X15 8 PCS Rondelle plate M6 48 PCS Boulon M6X15 24 PCS Boulon M6X25 16 PCS Clé M6 1 PC Fig.1 : Monter le couvre-pilier sur le pilier, puis fixer le support sur les piliers à l’aide de vis (AA) et de rondelles plates (BB).
- Page 11 Quincaillerie 2 Pièce Description Quantité Image Rondelle plate M6 16P CS Boulon M6X35 8 PCS Ecrou M6 8 PCS Fig.5 : Insérer la poutre oblique (F) dans le tube inférieur (G). Fig.6 : Insérer l’extrémité supérieure de la poutre oblique dans le raccord supérieur (I), puis assembler le crochet (K) avec le raccord supérieur.
- Page 12 Quincaillerie 3 Pièce Description Quantité Image Anneau 48 PCS Piquet 8X180 16 PCS Fig.10 : Fixer le petit auvent (N) sur les quatre coins des petites poutres obliques, puis déplier le grand auvent (O) Fixer les quatre coins. Fig.11 : Installer le grand auvent (O) et ne pas le déplier tout de suite. Insérer la petite poutre oblique (H) dans la poutre oblique (F).
-
Page 13: Soin Et Entretien
IMPORTANT: 1. Maintenez les enfants et animaux hors de la zone de montage. Les enfants et les animaux doivent être sous surveillance pendant la période de montage de l’abri. 2. Une fois assemblé, l’abri-soleil doit être situé à au moins 6 pi (2 m) de n’importe quelle obstruction telle que barrière, garage, maison, branches pendantes, cordes à... -
Page 14: Warranty
à un technicien au 1-866-283-2239, du lundi au vendredi de 8h à 17 h, heure normale de l’Est. RONA se réserve le droit de réparer ou remplacer le produit défectueux à sa discrétion.
