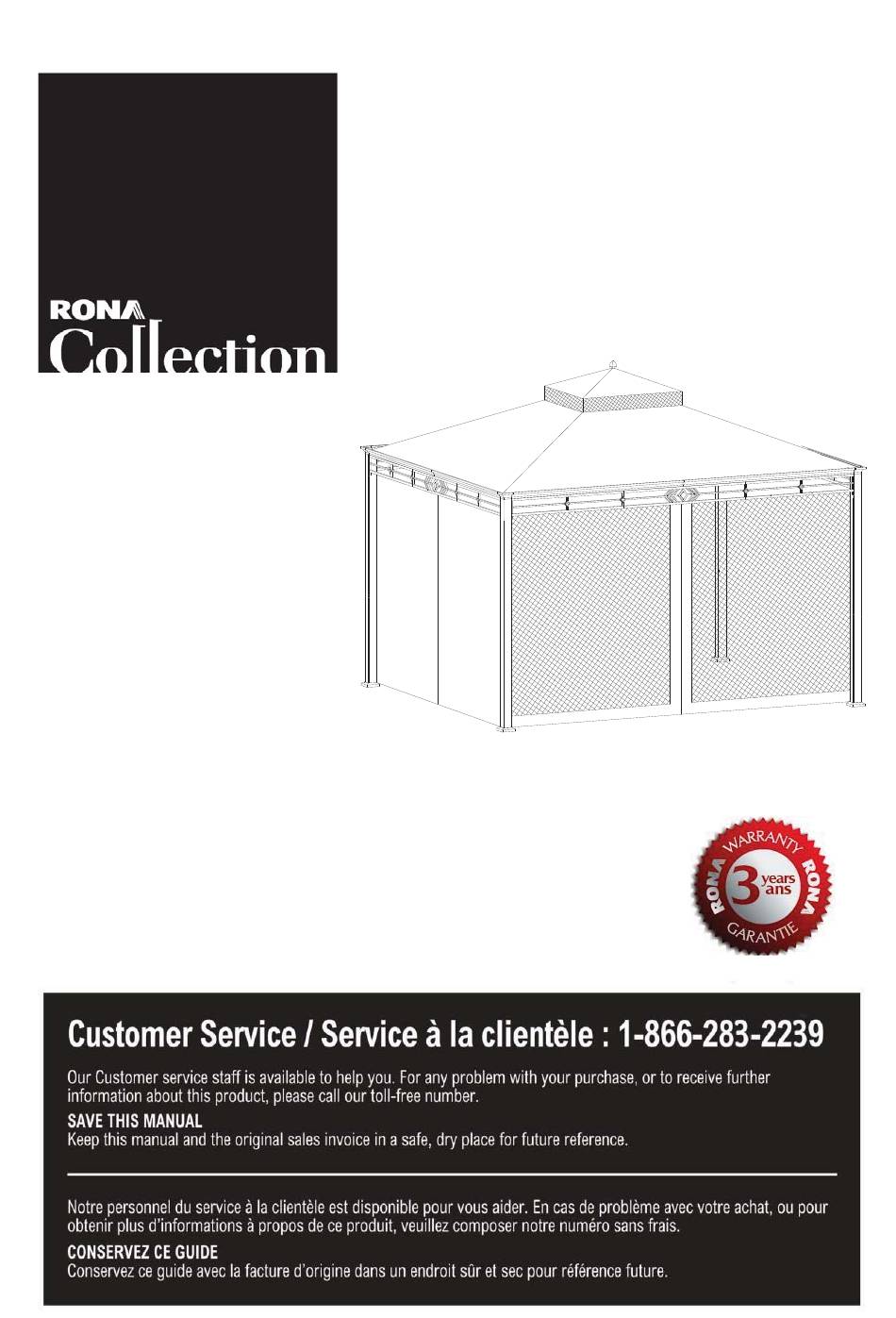

- Page 1 Model / Modèle : 38115090 10’ x 12’ Bradshaw Gazebo Operators’ Manual.8 Abri-soleil Bradshaw 10 x 12 pi Guide de l'utilisateur.8...
- Page 2 GAZEBO ASSEMBLY INSTRUCTIONS Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. The final product will be a quality piece that will give you years of enjoyment. All you will need is a screwdriver, a hammer and two ladders of at least 8 feet (2.5 m) high. (not included).
-
Page 3: Parts List
Parts List Description Part Quantity Image Long screen 1 Long screen 2 Middle screen Short screen 1 Short screen 2 Top beam Lower connector Middle beam 1 Middle beam 2 Connector Connector 1 Top connector Small beam Small connector Decorative beam 1 Decorative beam 2 Decorative beam 3 Decorative beam 4... -
Page 4: Hardware Pack
Description Part Quantity Image Netting tube 2 Finial Hook Small canopy Big canopy Wall Mosquito net Hardware Pack 1 Part Description Quantity Image M6X15 Screw 40 PCS M6 flat washer 104 PCS M6X15 Bolt 64 PCS M6 Wrench 2 PCS... - Page 5 Fig.1: Fig.1: Install the stake cover (N) on the post and secure the stake base (M) to the post by using screws (AA) and flat washers (BB). Fig.2: Insert the middle screen (A) into the long screens (A1 and A2) and secure them by using bolts (CC) and flat washers (BB).
- Page 6 Fig.8: Insert the slanting beam Fig.8-1: Attach lower connector (D) Fig.7: Insert the slanting (C) to the top connector (G), to post (L) by using bolts (CC), flat beam (C) into the lower then assemble the hook (Q) to washers (BB). connector 1 (D).
- Page 7 Fig.13: Insert the small Fig.12: Assemble the small beam (H) into the top canopy (R) then attach the beam (C). finial small connector (I). Hardware Pack 3 Part Description Quantity Image Ring 104 PCS 8*180MM Stake 16 PCS Fig.15: Hang the mosquito net (U) and Fig.16: Lift the stake cover (N), then Fig.14: Unfold the big canopy wall (T) to the netting tubes (O1 and O)
- Page 8 IMPORTANT: 1. Keep all children and pets away from assembly area. Children and pets should be supervised while gazebo is being assembled. 2. The assembled gazebo should be located at least 6 feet (2 m) from any obstruction such as fence, garage, house, overhanging branches, laundry lines or electrical wires.
- Page 9 DIRECTIVES D’ASSEMBLAGE DE L’ABRI-SOLEIL Nos instructions claires et faciles à suivre vous aideront à assembler votre abri facilement, du début à la fin. Le résultat sera un abri de haute qualité qui vous offrira des années de plaisir. Tout ce qu’il vous faudra sera un tournevis, un marteau et deux échelles d'au moins 8 pi (2,5 m) de hauteur (non fournis).
-
Page 10: Liste Des Pièces
Liste des pièces Description Pièce Quantité Image Panneau long 1 Panneau long 2 Panneau médian Panneau court 1 Panneau court 2 Poutre supérieure Raccord inférieur Poutre médiane 1 Poutre médiane 2 Raccord Raccord 1 Raccord supérieur Petite poutre Petit raccord Poutre décorative 1 Poutre décorative 2 Poutre décorative 3... - Page 11 Description Pièce Quantité Image Tube de moustiquaire 2 Embout Crochet Petit auvent Grand auvent Moustiquaire Quincaillerie 1 Pièce Description Quantité Image Vis M6X15 40 PCS Rondelle plate M6 104 PCS Boulon M6X15 64 PCS Clé M6 2 PCS...
- Page 12 Fig.1 : Installer le couvre-poteau (N) sur le pilier et fixer le support de poteau (M) au pilier à l’aide de vis (AA) et de rondelles plates (BB). Fig.2 : Insérer le panneau médian (A) dans les panneaux longs (A1 et A2) et les fixer à...
- Page 13 Fig.8 : Insérer la poutre oblique Fig.8-1 : Fixer le raccord inférieur (D) Fig.7 : Insérer la poutre oblique (C) dans le raccord supérieur au pilier (L) en utilisant des boulons (C) dans le raccord inférieur 1 (G), puis assembler le crochet (CC) et des rondelles plates (BB).
- Page 14 Fig.13 : Insérer la petite poutre Fig.12 : Assembler le petit (H) dans la poutre supérieure auvent puis fixer (C). l’embout (P) sur le petit raccord (I). Quincaillerie 3 Pièce Description Quantité Image Anneau 104 PCS Piquet 8*180MM 16 PCS Fig.14 : Déplier le grand auvent Fig.15 : Accrocher la moustiquaire (U) Fig.16 : Monter le couvre-poteau...
-
Page 15: Soin Et Entretien
IMPORTANT: 1. Maintenez les enfants et animaux hors de la zone de montage. Les enfants et les animaux doivent être sous surveillance pendant la période de montage de l’abri. 2. Une fois assemblé, l’abri-soleil doit être situé à au moins 6 pi (2 m) de n’importe quelle obstruction telle que barrière, garage, maison, branches pendantes, cordes à... -
Page 16: Warranty
à un technicien au 1-866-283-2239, du lundi au vendredi de 8h à 17 h, heure normale de l’Est. RONA se réserve le droit de réparer ou remplacer le produit défectueux à sa discrétion.
