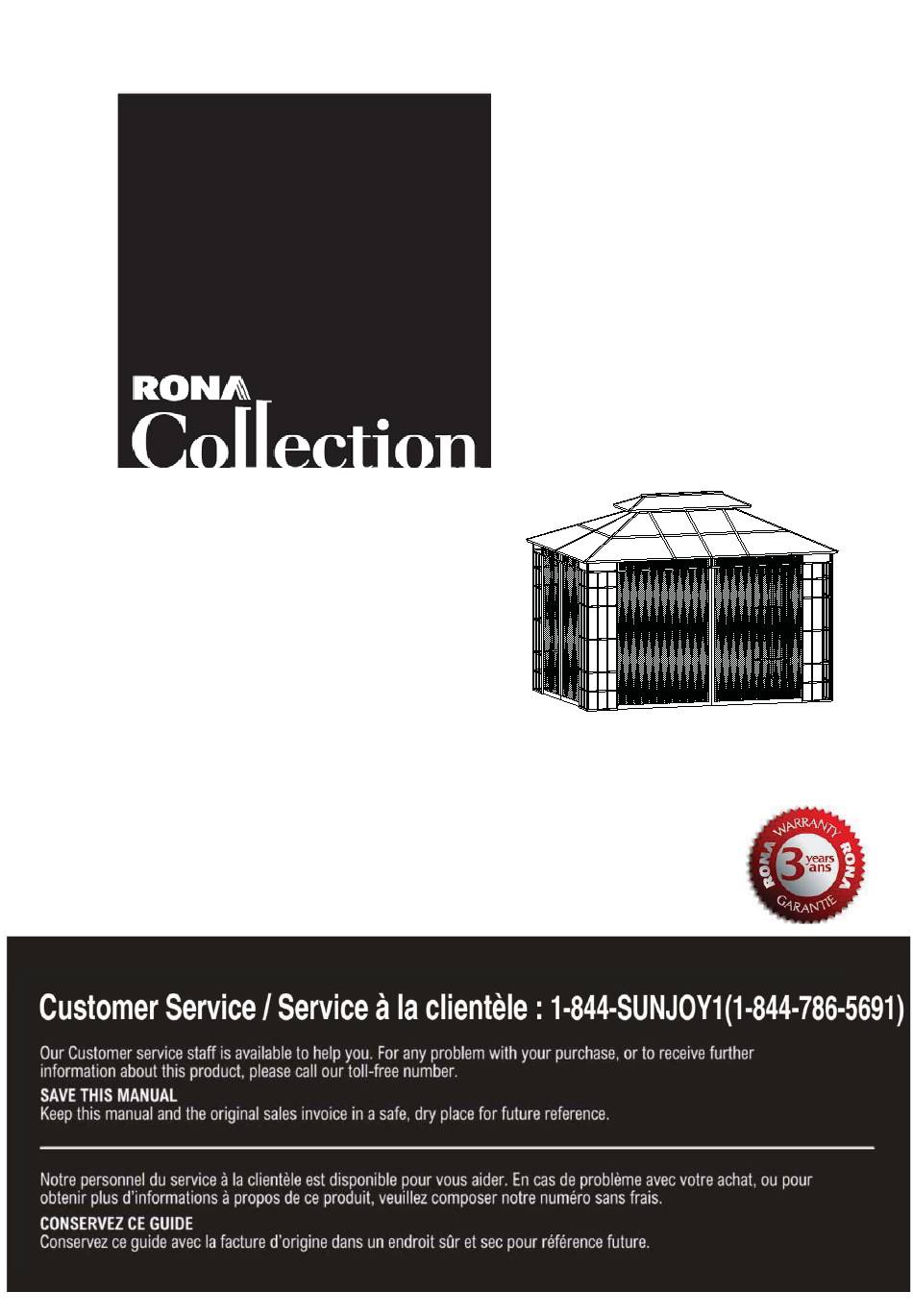

Model / Modèle : 38115106
10' x 14' gazebo
Operators' Manual p. 2
Abri-soleil 10 x 14 pi
Guide de l'utilisateur p. 11
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the 38115106 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Rona 38115106

Summary of Contents for Rona 38115106

  • Page 1 Model / Modèle : 38115106 10’ x 14’ gazebo Operators’ Manual p. 2 Abri-soleil 10 x 14 pi Guide de l'utilisateur p. 11...
  • Page 2 IMPORTANT: 1. Keep all children and pets away from assembly area. Children and pets should be supervised while gazebo is being assembled. 2. The assembled gazebo should be located at least 6 feet (2 m) from any obstruction such as a fence, garage, house, overhanging branches, laundry lines or electrical wires. 3.
  • Page 3 GAZEBO ASSEMBLY INSTRUCTIONS Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. All that is required is a screwdriver, a hammer and two ladders of at least 8 feet (2.5 m) high (not included). For you safety, DO NOT assemble this item alone.
  • Page 4 Parts List Description Part Quantity Image Big panel 1 Big panel 2 Small panel 1 Small panel 2 Long beam 1 Long beam 2 Short beam Lower connector 1 Lower connector 2 Top frame 1 Top frame 2 Top frame 3 Slanted beam Middle beam Long roof piece 1...
  • Page 5 Parts List Description Part Quantity Image Short roof piece 2 Middle roof piece Small roof piece 1 Small roof piece 2 Left brace Right brace Middle brace Long brace Short brace Left rail Right rail Middle rail Center plate Corner plate Hook Small top connector Cover...
  • Page 6 Hardware Pack 1 Part Description Quantity Image M6X35 Bolt 4 PCS 82 PCS Flat washer M6X15 Bolt 74 PCS M6X20 Bolt 2 PCS M6 Nut 2 PCS 2 PCS Wrench Fig.1: Secure the small panels (B1 and B2) to the large panels (A1 and A2) with bolts (AA) and flat washers (BB). Fig.2: Secure the lower connector 1 (E) to the corner of the panels with bolts (CC) and flat washers (BB).
  • Page 7 Fig.4: Secure the assembled long beam 1 to the large panels (A1 and A2) with bolts (CC) and flat washers (BB). Repeat this step to secure the short beam (D) to small panels (B1 and B2). Fig.5: Secure the lower connector 2 (F) and short netting tube (U) to the short beam (D) with bolts (CC) and flat washers (BB).
  • Page 8 Fig.7-1: Secure the slanted beam (H) to the top beams 1 (G1) with bolts (DD) and flat washers (BB). Fig.8: Secure the slanted beam (H) to the lower connector 1 (E) with bolts (CC) and flat washers (BB). Fig.9: Secure the middle beam (I) to the top beams 2 (G2) with bolts (DD) and flat washers (BB). Fig.10: Secure the lower end of the middle beam (I) the lower connector 2 (F) with bolts (CC) and flat washers (BB).
  • Page 9 Hardware Pack 3 Part Description Quantity Image M6X35 2 PCS Bolt 18 PCS Flat washer M6X20 Screw 16 PCS Fig.17: Insert the short roof piece 1 and 2 (J3 and J4) into the middle beam (I) and slanted beam (H), then insert the rails (N1 and N2) into it.
  • Page 10 Hardware Pack 4 Part Description Quantity Image 16 PCS 8X180 mm Stake Hardware Pack 5 Part Description Quantity Image Ring 56 PCS Fig.21: Attach the mosquito netting (V) to the long netting tubes (T) and short tubes (U) with rings (GG). Fig.22: Secure the whole gazebo to the ground with stakes (HH).
  • Page 11 IMPORTANT: 1. Maintenez les enfants et animaux hors de la zone de montage. Les enfants et les animaux doivent être sous surveillance pendant la période de montage de l’abri. 2. Une fois assemblé, l’abri-soleil doit être situé à au moins 6 pi (2 m) de n’importe quelle obstacle telle que barrière, garage, maison, branches pendantes, cordes à...
  • Page 12 DIRECTIVES D’ASSEMBLAGE DE L’ABRI-SOLEIL Nos instructions étape par étape, claires et faciles à suivre vous aideront à assembler votre abri facilement, du début à la fin. Vous aurez besoin d’un tournevis, un marteau et deux échelles d'au moins 8 pi (2,5 m) de hauteur (non fournis). Pour votre sécurité, N’ASSEMBLEZ PAS cet article seul.
  • Page 13 Liste des pièces Description Pièce Quantité Image Grand panneau 1 Grand panneau 2 Petit panneau 1 Petit panneau 2 Poutre longue 1 Poutre longue 2 Poutre courte Raccord inférieur 1 Raccord inférieur 2 Poutre supérieure 1 Poutre supérieure 2 Poutre supérieure 3 Poutre oblique Poutre médiane Pan de toit long 1...
  • Page 14 Liste des pièces Description Pièce Quantité Image Pan de toit long 2 Pan de toit moyen Petit pan de toit 1 Petit pan de toit 2 Traverse gauche Traverse droite Traverse médiane Rail long Rail court Tige rainurée gauche Tige rainurée droite Tige rainurée médiane Plaque centrale Plaque de coin...

  • Page 15: Table Of Contents

    Quincaillerie - paquet 1 Pièce Description Quantité Image M6X35 4 PCS Boulon 82 PCS Rondelle plate M6X15 74 PCS Boulon M6X20 2 PCS Boulon 2 PCS Ecrou 2 PCS Clé Fig.1 : Fixez les petits panneaux (B1 et B2) aux grands panneaux (A1 and A2) à l’aide de boulons (AA) et de rondelles plates (BB). Fig.2 : Fixez le raccord inférieur 1 (E) au coin des panneaux avec des boulons (CC) et des rondelles plates (BB).

  • Page 16: Quincaillerie - Paquet 2

    Fig.4 : Fixez la poutre longue 1 assemblée aux grands panneaux (A1 et A2) avec des boulons (CC) et des rondelles plates (BB). Répétez cette étape pour fixer la poutre courte (D) aux petits panneaux (B1 et B2). Fig.5 : Fixez le raccord inférieur 2 (F) et le tube de moustiquaire court (U) à la poutre courte (D) avec des boulons (CC) et des rondelles plates (BB).
  • Page 17 Fig.7-1 : Fixez la poutre oblique (H) aux poutres supérieures 1/2 (G1/G2) avec des boulons (DD) et des rondelles plates (BB). Fig.8 : Fixez la poutre oblique (H) au raccord inférieur 1 (E) avec des boulons (CC) et des rondelles plates (BB). Fig.9 : Fixez la poutre médiane (I) aux poutres supérieures 1/2 (G1/G2) avec des boulons (DD) et des rondelles plates (BB).

  • Page 18: Pièce Description

    Quincaillerie - paquet 3 Pièce Description Quantité Image M6X35 2 PCS Boulon Rondelle plate M6 18 PCS Vis M6X20 16 PCS Fig.17 : Insérer les pans courts 1 et 2 (J3 et J4) dans la poutre médiane (I) et la poutre oblique (H), puis y introduire les tiges rainurées (N1 et N2).

  • Page 19: Pcs

    Quincaillerie paquet 4 Pièce Description Quantité Image Piquet 8X180 mm 16 PCS Quincaillerie paquet 5 Pièce Description Quantité Image Anneau 56 PCS Fig.21 : Attachez la moustiquaire (V) aux tubes de moustiquaire longs (T) et courts (U) en utilisant des anneaux (GG).
  • Page 20 RONA Collection product (failure, missing part, etc.), please contact one of our service technicians at our toll-free service line at 1-844-SUNJOY1(1-844-786-5691) from 8 AM to 4:30 PM, Monday to Friday, Eastern time. RONA reserves the right to repair or replace the defective product, at its discretion.
