3.6. Elektrische Anforderungen – Nordamerika
Nordamerikanische Sure Sort-Geräte benötigen eine Wechselspannung von 120/
208 VAC, einphasig, 60Hz (2 Leitungen + Neutral + Erde zu Erde).
• Leiter-Leiter-Spannung = 208 VAC +6%/-10%
• Leiter-Neutralleiter-Spannung = 120 VAC +6%/-10 %
Die Maschine wird mit einem 4,57 m langen 10/4 SO-Kabel und NEMA-Verriege-
lungsstecker L14-30P geliefert, verbunden mit dem AC-Verteilergehäuse des
Induktionsfördermoduls.
Der Kunde muss einen Stromkreis (mit Schutzschalter) von 30 A unter
Verwendung einer Verriegelungsbuchse nach Nema L14-30R (Hubbell HBL2713
oder gleichwertig) bereitstellen. Siehe nordamerikanisches Stecker- und

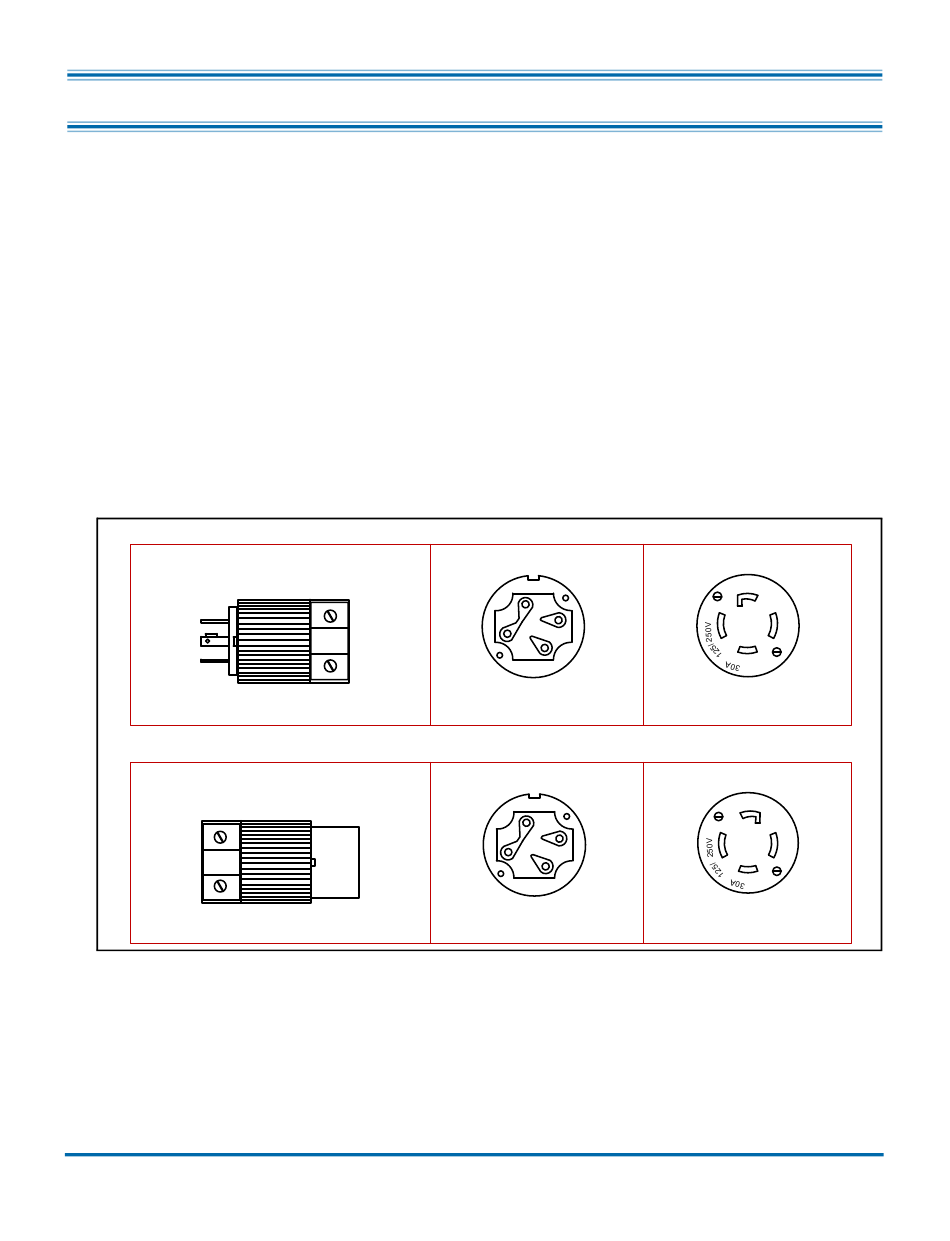

Buchsendiagramm gemäß Abbildung 3-13.
NEMA L14-30 STECKER
(HUBBELL-NR: HBL2711)
NEMA L14-30 BUCHSE (HUBBELL-NR.
HBL2713 ODER GLEICHWERTIG)
Abbildung 3-13: Nordamerikanische Anforderungen an
Übersicht
STECKER (MASCHINENSEITE)
(Y) SCH-
WARZE
LEITUNG
(VERDRAHTUNGSSEITE)
BUCHSE (VOM KUNDEN VOR ORT GELIEFERT)
(X) RED
LINE
(VERDRAHTUNGSSEITE)
Stecker und Steckdosen
Sure Sort™ Bedienungsanleitung
OPEX Corporation
(G) SCHUTZERDUNG
G
(X) RED
(X) ROTE
Y X
LEITUNG
W
(W) WEISS NEUTRAL
RÜCKANSICHT
(G) SCHUTZERDUNG
G
(Y) BLK
X Y
LINE
W
(W) WEISS NEUTRAL
RÜCKANSICHT
(G) SCHUTZERDUNG
(Y) BLK
LINE
LINE
(W) WEISS NEUTRAL
VORDERANSICHT
(G) SCHUTZERDUNG
(Y) BLK (X) RED
LINE
LINE
(W) WEISS NEUTRAL
VORDERANSICHT
