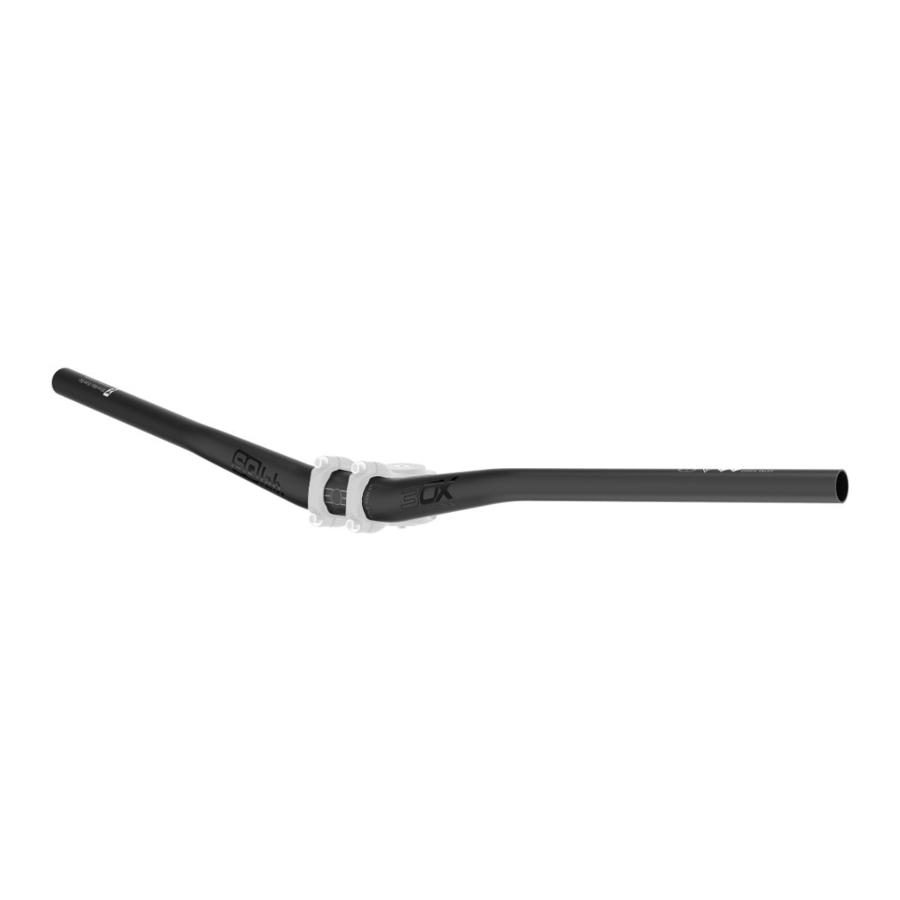

SQlab 3OX Manual

Hide thumbs Also See for 3OX:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

BEDIENUNGS-
ANLEITUNG
LENKER
SQlab 3OX
SQlab 3OX Carbon
SQlab 3OX ltd. Camo
SQlab 311 FL-X Carbon

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 3OX and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SQlab 3OX

Summary of Contents for SQlab 3OX

  • Page 1 BEDIENUNGS- ANLEITUNG LENKER SQlab 3OX SQlab 3OX Carbon SQlab 3OX ltd. Camo SQlab 311 FL-X Carbon...
  • Page 2 Hinweise zur Bedienungsanleitung Achten Sie bitte im Folgenden besonders auf die Hinweise, die farbig hervorgehoben wer- den. Die beschriebenen möglichen Konsequenzen werden nicht bei jedem Hinweis extra geschildert! Hinweis Hinweis Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, kann der Lenker oder andere Teile beschädigt werden. Vorsicht Bezeichnet eine möglicherweise drohende Gefahr.

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Produktbezeichnung ............4 Vorwort ................4 Abbildung ................4 Bestimmungsgemäßer Gebrauch ........5 Montage des Lenkers ............7 Steinernut ................8 Montage der Anbaukomponenten ........9 Kürzen der Lenkerbreite .............10 eBike Ready ..............11 Inspektion, Wartung ............12 Pflege ................12 Technische Daten ..............12 Sachmängelhaftung und Garantie ........13 Verschleiß...

  • Page 4: Produktbezeichnung

    SQlab Lenker 3OX FL-X Carbon Med 16° Vorwort Wir gratulieren Ihnen zu Ihrem neuen SQlab Lenker. Wir haben diesen Mountainbike Lenker mit höchsten Anforderungen hinsichtlich Ergonomie, Gewicht, Bauteilflexibilität, Optik und nicht zuletzt Haltbarkeit entwickelt. Die in dieser Benutzerinformation enthaltenen Hinweise zur Sicherheit, produktspezifische Informationen, Montagekompatibilität und zum Gebrauch sind sowohl für weniger Sachkundige, aber auch für langjährige Fahrradexperten gedacht.

  • Page 5: Bestimmungsgemäßer Gebrauch

    Sprünge und Drops können hier bis zu einer Höhevon max. 122 cm vorkommen. Die SQlab 3OX und SQlab 3OX Carbon Lenker sind ausschließlich an Fahrrädern unter den Bedingungen der Kategorie 5 nach ASTM F2043-13 oder einer niedrigeren Kategorie bei einem maximalen Systemgewicht (Fahrer + Fahrrad + Gepäck) von 120 kg zu gebrauchen.
  • Page 6 Warnung Warnung Abbildung der SQlab Alu Lenker und SQlab Carbon Lenker Jede Komponente hat ihre Belastungsgrenze, die bei extre- in Werbeanzeigen, sozialen Medien, Zeitschriften und Ka- men Fahrmanövern überschritten werden kann. Bei Überlas- talogen zeigen häufig Fahrer in Extremsituationen, die sehr tung des Lenkers kann es zu einem Versagen mit Anriss oder gefährlich sind und zu schweren Verletzungen bis zum Tode...

  • Page 7: Montage Des Lenkers

    45km/h) freigegeben. Die SQlab Alu Lenker und SQlab Carbon Lenker sind für die Montage in allen konventionellen Aluminium-Vorbauten mit einem Len- kerklemmdurchmesser von 31.8 mm in Kombination mit 2- und 4-Schraubenklemmungen vorgesehen. Die Klemmbreite des Vorbaus darf 46 mm nicht unter- und 58 mm nicht überschreiten.

  • Page 8: Steinernut

    Steinernut Die SQlab Alu Lenker und SQlab Carbon Lenker zeichnen sich durch ihren Backsweep, Upsweep, den Rise und ihre Lenkerbreite, sprich den geometrischen Winkeln und Abmessungen aus. Dementsprechend wichtig für die richtige Ergonomie ist die Einstellung des Lenkers im Vorbau.

  • Page 9: Montage Der Anbaukomponenten

    Hinweis Ausdrücklich erlaubt sind Innerbarends aus Kunststoff, die zwischen Bremshebel und Griff montiert werden. Zum Beispiel die SQlab Innerbarends 411. Nicht erlaubt sind Innerbarends mit einer Klemmung aus Aluminium. Kontrollieren Sie nach 20-50 km und danach mindestens 1/4-jährlich das Schrauben- anzugsmoment der Klemmschrauben am Vorbau auf das oben genannte Drehmo- ment und ziehen Sie diese bei Bedarf nach.

  • Page 10: Kürzen Der Lenkerbreite

    • Achten Sie vor dem ersten Gebrauch auf landesspezifische Normen, Regeln und Vorschriften, die gegebenenfalls ein Mindest- und Höchstmaß für die Lenkerbreite vorschreiben. Das Kürzen der Gesamtbreite Ihrer SQlab Alu Lenker und SQlab Carbon Lenker ist möglich, muss jedoch je nach Material des jeweiligen Modells unterschiedlich durchgeführt werden: SQlab Alu Lenker SQlab Carbon Lenker Die SQlab Alu Lenker können mit einer feinzahnigen Metallsäge oder ei-...

  • Page 11: Ebike Ready

    Systemanbieter einholen müssen, ist durch den Leitfaden klar geregelt und kann somit als Handlungsempfehlung eingestuft werden. Ein Tausch der SQlab Alu Lenker und SQlab Carbon Lenker an Pedelec25 ist auf Grundlage der Handlungsempfehlung „Leitfaden für den Bauteiletausch bei CE-gekennzeichneten E-Bikes/Pedelecs mit einer Tretunterstützung bis 25 km/h“ der Verbände Zweirad-Indus- trie-Verband (ZIV) und Verbund Service und Fahrrad (VSF) in Zusammenarbeit mit dem Zedler-Institut und dem Bundesinnungsverband Fahrrad (BIV) möglich, soweit die Zug- und/oder Leitungslängen nicht verändert werden müssen.

  • Page 12: Inspektion, Wartung

    Warnung • Von der Bremse ausgetretene Bremsflüssigkeit ist sofort mit genügend Wasser zu entfernen. • Im Zweifelsfall sollten Sie keinesfalls weiterfahren und unverzüglich Ihren SQlab Fachhändler fragen. Pflege Verwenden Sie nur warmes Wasser mit Spülmittel und einen weichen Schwamm oder Tuch.

  • Page 13: Sachmängelhaftung Und Garantie

    1. Für irreparable Schäden an ihrem SQlab Produkt, welche durch einen Sturz verursacht wurden, bietet die SQlab GmbH Ihnen bis 10 Jahre nach Kaufdatum beim Kauf eines neuen SQlab Ersatzproduktes einen Rabatt in Höhe von 50%. Wenn Sie das Crash Replacement in Anspruch nehmen möchten, senden Sie uns Ihr defektes Produkt an folgende Adresse:...

  • Page 14: Verschleiß Und Lagerung

    Beispiel Sonneneinstrahlung, Regen, Wind und Sand. Verschleiß wird nicht durch die Garantie abgedeckt. Hinweis Hinweis Lagern Sie Ihren SQlab Lenker (montiert oder nicht montiert) unter folgenden Bedingun- gen: • Keine direkte Sonneneinstrahlung. • Lagerung bei Temperaturen zwischen -10°C und 40°C.
  • Page 15 SQlab GmbH Postweg 4 Phone +49 (0)89 - 666 10 46-0 Sports Ergonomics 82024 Taufkirchen +49 (0)89 - 666 10 46-18 www.sq-lab.com Germany E-Mail info@sq-lab.com...
  • Page 16 USER MANUAL HANDLE- BARS SQlab 3OX SQlab 3OX Carbon SQlab 3OX ltd. Camo SQlab 311 FL-X Carbon...
  • Page 17 Notes on the user manual Please pay special attention to the notes below, that are highlighted in colour. The possible consequences described are not explained separately for each note! Note Note Indicates a possibly harmful situation. If it is not avoided, the handlebars or other parts may be damaged.
  • Page 18 Table of contents Product designation ............4 Foreword ................4 Figure ................4 Intended use ..............5 Assembly of the handlebars ..........7 Steiner nut ................. 8 Assembly of the add­on components ........9 shortening the handlebar width .........10 eBike Ready ..............11 Inspection, Maintenance ...........12 Care ..................12 Technical information ............12...

  • Page 19: Product Designation

    The handlebars listed under the product name as aluminum handlebars are referred to as SQlab aluminum handlebars in the following. The handlebars listed under product name as carbon handlebars are hereinafter referred to as SQlab carbon handlebars.

  • Page 20: Intended Use

    122 cm. The SQlab 3OX and SQlab 3OX Carbon Handlebars must only be used on bicycles in category 5 ASTM F2043­13 or a lower category with a maximum system weight (rider + bike + luggage) of 120 kg.
  • Page 21 Warning Warning Images of the SQlab 3OX, SQlab 3OX Carbon and SQlab 311­ Each component has its load limit, which can be exceeded in FL­X Carbon handlebars in advertisements, social media, extreme manoeuvres. If the handlebars are overloaded, this magazines and catalogues often show riders in extreme situ­...

  • Page 22: Assembly Of The Handlebars

    The SQlab aluminum and SQlab Carbon handlebars are designed to be mounted in all conventional aluminium stems with a handlebar clamp diameter of 31.8 mm in combination with 2­ and 4­screw clamps. The clamping width of the stem must not be less than 46 mm and not exceed 58 mm.

  • Page 23: Steiner Nut

    Steiner nut The SQlab aluminum and SQlab carbon handlebars are distinctive for their backsweep, upsweep, rise and the handlebar width, i.e. the geometric angles and dimensions. Accordingly, the adjustment of the handlebars in the stem is important for the correct ergonomics. In order to carry out the basic adjust­...

  • Page 24: Assembly Of The Add­on Components

    Hinweis Innerbarends made of plastic that are mounted between the brake lever and the grips are expressly permitted. For example, the SQlab Innerbarends 411. Innerbarends with a clamp made of aluminium are not permitted. After 20­50 km and then at least four times a year, check the tightening torque of the clamping screws and tighten them if necessary.

  • Page 25: Shortening The Handlebar Width

    Shortening the overall width of your SQlab aluminum and SQlab Carbon handlebars is possible, but it must be carried out in a different manner depending on the material of each model:...

  • Page 26: Ebike Ready

    (in accordance with the standards DIN EN ISO 4210 and DIN EN ISO 15194). The SQlab Label eBike Ready refers exclusively to the use on pedelecs with pedal assistance up to 25 km/h. The eBike Ready label can...

  • Page 27: Care

    • Brake fluid escaping from the brakes should be immediately removed with suffi­ cient water. • If in doubt, do not continue cycling and consult your SQlab dealer without delay. Care Use only warm water with washing up liquid and a soft sponge or cloth.

  • Page 28: Material Defect Liability And Warranty

    Within the EU, all purchase contracts between private persons and commercial sellers are subject to statutory material defect liability. Buyers have warranty rights for 2 years from the date of purchase. In the event of a defect or a warranty claim, the SQlab partner from whom you purchased the product is your contact.

  • Page 29: Wear And Storage

    Wear is not covered by the warranty. Note Note Store your SQlab handlebars (mounted or unmounted) under the following conditions: • Away from direct sunlight. • Storage at temperatures between ­10 ° C and 40 ° C. • Humidity below 60%.
  • Page 30 SQlab GmbH Postweg 4 Phone +49 (0)89 ­ 666 10 46­0 Sports Ergonomics 82024 Taufkirchen +49 (0)89 ­ 666 10 46­18 www.sq­lab.com Germany E­Mail info@sq­lab.com...
  • Page 31 GEBRUIKSA- ANWIJZING STUREN SQlab 3OX SQlab 3OX Carbon SQlab 3OX ltd. Camo SQlab 311 FL-X Carbon...
  • Page 32 Opmerkingen over de gebruiksaanwijzing Let op! Schenk aandacht aan de instructies in de onderstaande kleurvlakken. De genoem- de mogelijke gevolgen worden niet bij iedere instructie extra vermeld. Hinweis Instructie Deze instructie verwijst naar een mogelijke schadelijke situatie. Als deze niet voorko- men wordt, kan het handvat of een ander onderdeel beschadigd raken.
  • Page 33 Inhoudsopgave Productnaam ..............4 Voorwoord ................. 4 Afbeeldingen ..............4 Toepassingsgebied en inzetbereik ........5 Montage ................7 ‘Steinernut’ en juiste positie ..........8 Montage van onderdelen ............ 9 Versmallen van het stuur ..........10 E-bike ready ..............11 Controle en verzorging ............12 Onderhoud ...............12 Technische gegevens ............12 Aansprakelijkheid voor defecten en garantie ......13...

  • Page 34: Productnaam

    SQlab stuur 3OX FL-X Carbon Med 16° Voorwoord Gefeliciteerd met je nieuwe SQlab stuur! We hebben dit mountainbikestuur ontwikkeld volgens de hoogste eisen ten aanzien van ergo- nomie, gewicht, gebruiksgemak, uiterlijk en natuurlijk en niet in de laatste plaats degelijkheid.

  • Page 35: Toepassingsgebied En Inzetbereik

    Kategorie 4 Het SQlab 311 FL-X Carbon stuur kan uitsluitend gebruikt worden in het toepassingsbereik zoals vastgelegd in categorie 4 van de fietsca- tegorisering ASTM F2043-13 of in een categorie met een lager cijfer, met een maximaal toegestaan systeemgewicht (fiets plus berijder plus bagage) van niet meer dan 120 kg.
  • Page 36 Waarschuwing Waarschuwing Foto van het SQlab aluminium stuur en het SQlab carbon stu- Ieder onderdeel kent een maximale belasting, die bij over- ur in advertenties, sociale media, tijdschriften en catalogi belasting of buitengewone manoeuvres overschreden kan tonen chauffeurs vaak in extreme situaties, die zeer gevaar- worden.

  • Page 37: Montage

    Het SQlab aluminium stuur en het SQlab carbon stuur zijn ontworpen voor montage in alle conventionele aluminium stuurpennen met een stuurklemdiameter. van 31,8 mm in combinatie met 2- en 4-schroefsklemmen. De klembreedte van de steel kan. Ga niet onder 46 mm en niet boven 58 mm.

  • Page 38: Steinernut' En Juiste Positie

    Inkepingen in de uiteinden (‘Steinernut’) en juiste positie Het SQlab aluminium stuur en het SQlab carbon stuur worden gekenmerkt door hun ruggeveeg, upsweep, de stijging en de breedte van het stuur, d.w.z. de geometrische hoeken en afmetingen. Dientengevolge is een juiste instelling van deze sturen zeer belangrijk. Om de basispositie te bepalen, die het uitgangspunt is voor verdere finetuning, is in het midden van het stuur een schaalverdeling aangebracht, die recht naar voren dient te wijzen als de fiets horizontaal staat.

  • Page 39: Montage Van Onderdelen

    Hinweis Nadrukkelijk wel toegestaan zijn innerbarends van kunststof, die tussen het handvat en de rem gemonteerd worden. Bijvoorbeeld de SQlab Innerbarends 411. Niet toege- staan zijn innerbarends met een klemring van metaal. Controleer na twintig tot vijftig kilometer en daarna minstens ieder kwartaal of de klemboutjes in de stuurpen conform het bij deze stuurpen aanbevolen aandraaimo- ment zijn aangedraaid.

  • Page 40: Versmallen Van Het Stuur

    Het is mogelijk om de totale breedte van uw SQlab aluminium en SQlab carbon stuur te verkorten, maar afhankelijk van het materiaal van de respectievelijke model kan anders worden uitgevoerd:...

  • Page 41: Ebike Ready

    Het monteren van SQlab 30X en 311 FL-X sturen op een Pedelec25 is mogelijk op basis van de aanbeveling voor uit te voeren hande- lingen uit “Leitfaden für den Bauteiletausch bei CE-gekennzeichneten E-Bikes/Pedelecs mit einer Tretunterstützung bis 25 km/h“ van het Duitse Zweirad-Industrie-Verband (ZIV) en het Verbund Service und Fahrrad (VSF) in samenwerking met het Zedler Instituut en het Bundesinnungsverband Fahrrad (BIV), voor zover de lengte van de rem- en/of versnellingskabels niet veranderd hoeft te worden.

  • Page 42: Controle En Verzorging

    • Bij twijfel in geen geval verder fietsen, maar direct je SQlab-dealer raadplegen. Onderhoud Maak je SQlab stuur regelmatig schoon met water en een schone doek. Bij veel vuil kan ook lauw water met een normaal schoonmaak- middel gebruikt worden.

  • Page 43: Aansprakelijkheid Voor Defecten En Garantie

    • In geval van niet te repareren, door een val of botsing veroorzaakte schade aan een SQlab product, biedt SQlab GmbH je tot 10 jaar na de aankoopdatum een korting van 50% bij het aanschaffen van een vervangend SQlab product. Stuur, als je gebruik wilt maken van...

  • Page 44: Slijtage En Stalling/Opslag

    Beide soorten van slijtage worden niet door de garantie gedekt. Instructie Hinweis Sla je SQlab stuur (gemonteerd op de fiets of los) op de volgende wijze op: • Uit de directe straling van de zon. • Bij een temperatuurbereik tussen -10° en 40° C.
  • Page 45 SQlab GmbH Postweg 4 Phone +49 (0)89 - 666 10 46-0 Sports Ergonomics 82024 Taufkirchen +49 (0)89 - 666 10 46-18 www.sq-lab.com Germany E-Mail info@sq-lab.com...
  • Page 46 MODE D’EMPLOI Guidon SQlab 3OX SQlab 3OX Carbon SQlab 3OX ltd. Camo SQlab 311 FL-X Carbon...
  • Page 47 Indications relatives au mode d’emploi Merci de veiller particulièrement aux indications en couleur sur les pages suivantes. Les éventuelles conséquences ne sont pas décrites pour chaque indication ! Indication Désigne une situation pouvant entraîner des dommages. Si elle n’est pas évitée, le Guidon ou d’autres pièces peuvent être endommagés.
  • Page 48 Table des matières Désignation du produit ............4 Préambule ................. 4 Illustration ................. 4 Utilisation conforme ............5 Montage du Guidon ............7 Rainure Steiner ..............8 Montage des composants ........... 9 Réduction de la largeur du Guidon ........10 eBike Ready ..............11 Inspection, entretien ............12 Soin ..................12 Données techniques ............12...

  • Page 49: Désignation Du Produit

    Les guidons énumérés sous le nom de produit comme guidons en aluminium sont désignés ci-après par le terme de guidons en alu- minium SQlab. Les guidons dont le nom de produit est « guidon en carbone « sont ci-après dénommés « guidons en carbone SQlab «.

  • Page 50: Utilisation Conforme

    Kategorie 4 Le Guidon SQlab 311 FL-X Carbon ne doit être utilisé qu’avec les vélos soumis aux conditions de la catégorie 4 selon ASTM F2043-13 ou d’une catégorie inférieure, avec un poids maximum du système (conducteur + vélo + bagage) de 120 kg.
  • Page 51 Avertissement Avertissement Photo du guidon en aluminium SQlab et du guidon en car- Chaque composant a sa propre limite de résistance qui peut bone SQlab dans les publicités, les médias sociaux, les être dépassée en cas de manœuvres extrêmes. Si la limite de magazines et les catalogues montrent souvent des conduc- résistance du Guidon est dépassée, cela peut entraîner un...

  • Page 52: Montage Du Guidon

    Les guidons en aluminium SQlab et les guidons en carbone SQlab sont conçus pour être montés dans toutes les potences en aluminium conventionnelles avec un diamètre de serrage de guidon de 31,8 mm en combinaison avec des pinces à 2 et 4 vis. La largeur de serrage de la tige peut.

  • Page 53: Rainure Steiner

    Rainure Steiner Les guidons en aluminium SQlab et les guidons en carbone SQlab se caractérisent par leur flèche arrière, leur flèche haute, leur éléva- tion et leur largeur de guidon, c’est-à-dire les angles géométriques et les dimensions. Le réglage du Guidon sur la potence est donc important pour la bonne ergonomie.

  • Page 54: Montage Des Composants

    Les bar ends internes en plastique pouvant être montés entre le levier de freins et la poignée sont expressément autorisés. Par exemple les bar ends internes SQlab 411. Les bar ends avec un dispositif de serrage en aluminium ne sont pas autorisés.

  • Page 55: Réduction De La Largeur Du Guidon

    à votre pays, qui peuvent éventuellement mentionner une largeur mini- mum et maximum de Guidon. Il est possible de raccourcir la largeur totale de votre Guidon SQlab en aluminium et SQlab en carbone, mais en fonction du matériau de la pièce respective peut être réalisé différemment :...

  • Page 56: Ebike Ready

    Ready Les produits SQlab avec la mention eBike Ready sont adaptés à l’utilisation sur des Pedelecs pour ce qui est de la fonctionnalité, de l’ergonomie et de la solidité (en conformité avec les normes NF EN ISO 4210 et NF EN 15194).

  • Page 57: Inspection, Entretien

    SQlab 3OX Low 16° 2054 at 325 g SQlab 3OX Med 16° 2055 SQlab 3OX High 16° 2056 SQlab 3OX Carbon Low 12° 2057 at 235 g SQlab 3OX Carbon Med 12° 2058 SQlab 3OX Carbon High 12° 2059 SQlab 3OX Carbon Low 16°...

  • Page 58: Garantie Des Vices Cachés Et Garantie Fabricant

    1. Pour les dommages irréparables de votre produit SQlab causés par une chute, SQlab GmbH vous propose une remise de 50 % pour l’achat d’un nouveau produit de remplacement SQlab pendant 10 ans après la date d’achat. Si vous souhaitez profiter du Crash Repla- cement, envoyez-nous votre produit défectueux à...

  • Page 59: Usure Et Stockage

    L’usure n’est pas couverte par la garantie. Indication Stockez votre Guidon SQlab (monté ou non) dans les conditions suivantes : • À l’abri de la lumière directe du soleil. • À des températures comprises entre -10° C et +40° C.
  • Page 60 SQlab GmbH Postweg 4 Phone +49 (0)89 - 666 10 46-0 Sports Ergonomics 82024 Taufkirchen +49 (0)89 - 666 10 46-18 www.sq-lab.com Germany E-Mail info@sq-lab.com...
