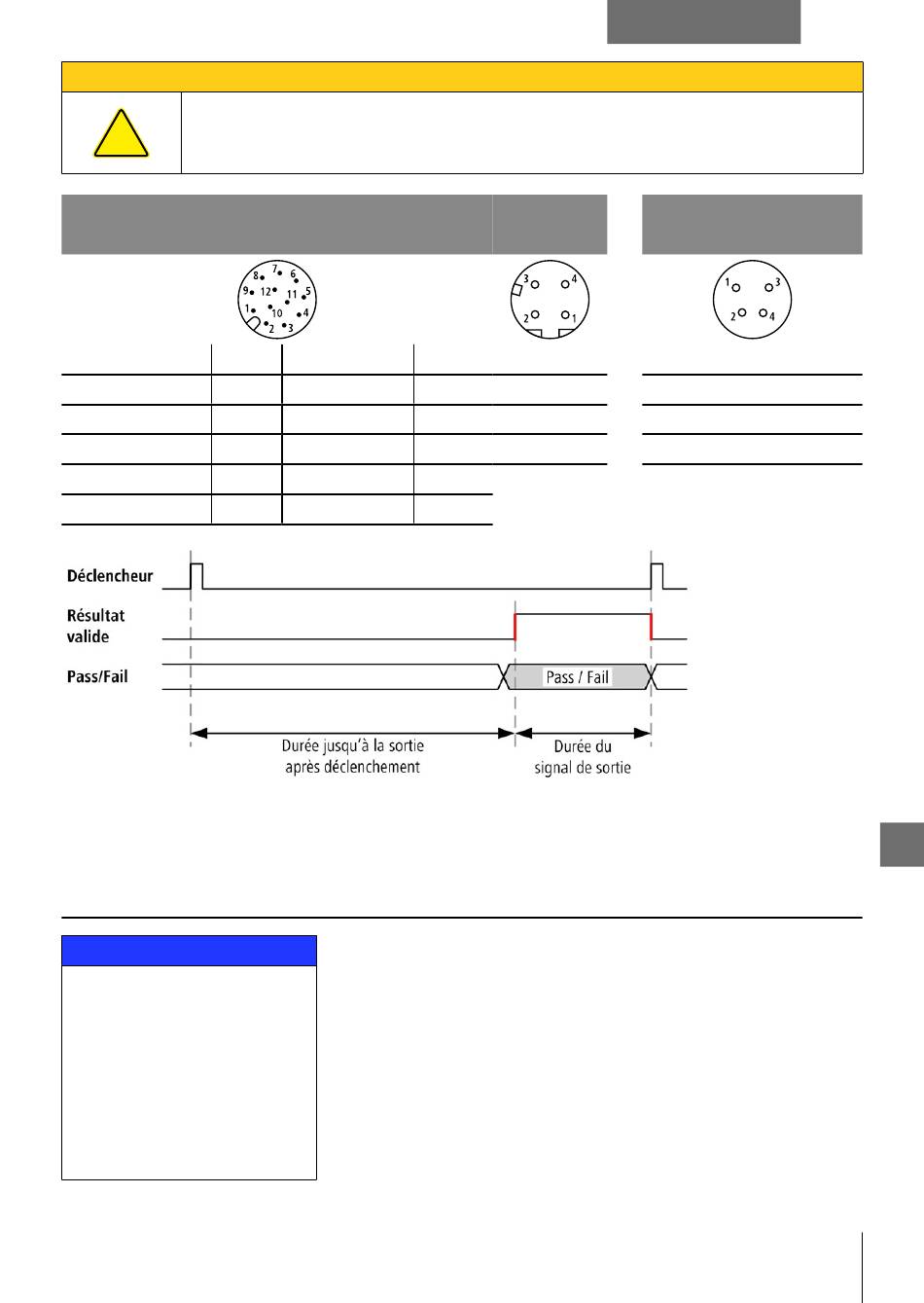

ATTENTION !
Une tension incorrecte détruit l'appareil : Pin 1: Power ( +18...30 VDC )
!
Connexion électrique
M12 / 12-broches, codé A
1: PWR (+18...30 VDC) Brun
2: Ground Bleu
Blanc
3: IN1 (Trigger)
4: OUT1 Vert
5: IN2 Rose
6: OUT2 Jaune
Les durées du signals de sortie et le déclenchement de sortie sont réglés via le logiciel et
dépendent du programme actuel.
Liaison Ethernet
REMARQUE
Pour éviter des
défaillances du réseau,
assurez-vous que chaque
adresse IP à l´Intérieur
de votre réseau soit bien
explicite !
1)
7: OUT3 Noir
8: IN3 Gris
9: OUT4 / RS485+ Rouge
10: IN4 Mauve
11: IN5 Gris-Rose
12: OUT5 / RS485- Rouge-Bleu
Démarrez l' Application Suite . opti-check et votre PC
doivent se trouver sur le même réseau. Par défaut,
l'utilisation du protocole DHCP est activée. Si un
serveur DHCP n'est pas trouvé dans les 15 secondes, la
configuration réseau suivante est utilisée :
Adresse IP :
Masque de sous-réseau :
D'autres informations sont disponibles sur le page 26.
Français
Pin 2: Ground
Ethernet Connexion électr. pour l'èclairage
1)
M12 / 4-broches M8 / 4-broches ( uniquem. monture C )
1: TD+ 1: +24 V ou +48 V Flash
2: RD+ 2: +12 V ou +24 V Flash
3: TD- 3: Ground
4: RD- 4: Flash Sync
voir d'appareil
1)
sorties tension configurable par logiciel
2)
192.168.0.250
255.255.255.0
1)
2)
