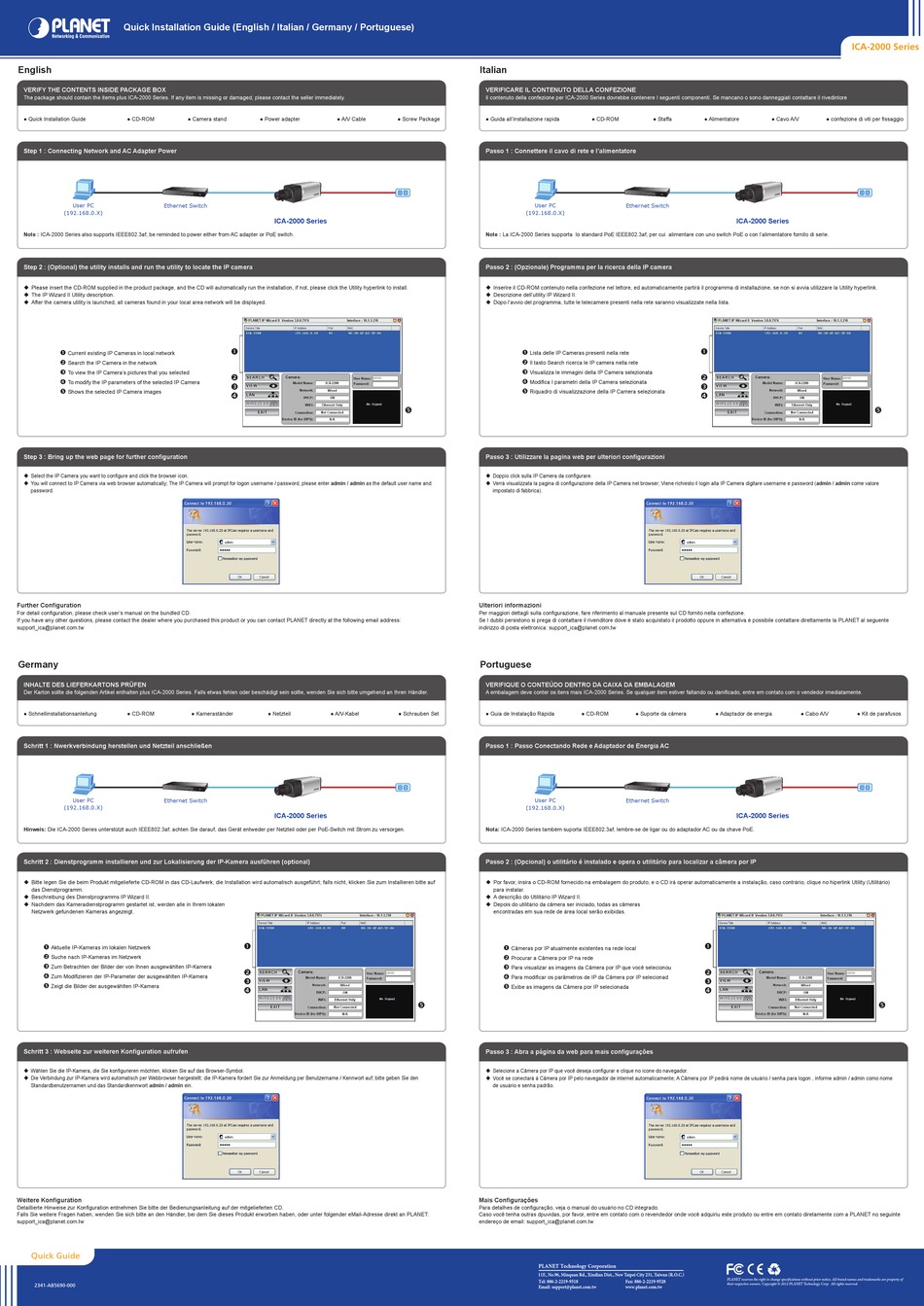

Planet ICA-2000 Series Quick Installation Manual

Quick Installation Guide (English / Italian / Germany / Portuguese)
English
VERIFY THE CONTENTS INSIDE PACKAGE BOX
The package should contain the items plus ICA-2000 Series. If any item is missing or damaged, please contact the seller immediately.
● Quick Installation Guide ● CD-ROM ● Camera stand
Step 1 : Connecting Network and AC Adapter Power
User PC Ethernet Switch
(192.168.0.X)
Note : ICA-2000 Series also supports IEEE802.3af, be reminded to power either from AC adapter or PoE switch.
Step 2 : (Optional) the utility installs and run the utility to locate the IP camera
 Please insert the CD-ROM supplied in the product package, and the CD will automatically run the installation, if not, please click the Utility hyperlink to install.
 The IP Wizard II Utility description.
 After the camera utility is launched, all cameras found in your local area network will be displayed.

Current existing IP Cameras in local network

Search the IP Camera in the network

To view the IP Camera's pictures that you selected

To modify the IP parameters of the selected IP Camera

Shows the selected IP Camera images
Step 3 : Bring up the web page for further configuration
 Select the IP Camera you want to configure and click the browser icon.
 You will connect to IP Camera via web browser automatically; The IP Camera will prompt for logon username / password, please enter admin / admin as the default user name and
password.
Further Configuration
For detail configuration, please check user's manual on the bundled CD.
If you have any other questions, please contact the dealer where you purchased this product or you can contact PLANET directly at the following email address:
support_ica@planet.com.tw
Germany
INHALTE DES LIEFERKARTONS PRÜFEN
Der Karton sollte die folgenden Artikel enthalten plus ICA-2000 Series. Falls etwas fehlen oder beschädigt sein sollte, wenden Sie sich bitte umgehend an Ihren Händler.
● Schnellinstallationsanleitung ● CD-ROM ● Kameraständer
Schritt 1 : Nwerkverbindung herstellen und Netzteil anschließen
User PC
Ethernet Switch
(192.168.0.X)
Hinweis: Die ICA-2000 Series unterstützt auch IEEE802.3af; achten Sie darauf, das Gerät entweder per Netzteil oder per PoE-Switch mit Strom zu versorgen.
Schritt 2 : Dienstprogramm installieren und zur Lokalisierung der IP-Kamera ausführen (optional)
 Bitte legen Sie die beim Produkt mitgelieferte CD-ROM in das CD-Laufwerk, die Installation wird automatisch ausgeführt; falls nicht, klicken Sie zum Installieren bitte auf
das Dienstprogramm.
 Beschreibung des Dienstprogramms IP Wizard II.
 Nachdem das Kameradienstprogramm gestartet ist, werden alle in Ihrem lokalen
Netzwerk gefundenen Kameras angezeigt.

Aktuelle IP-Kameras im lokalen Netzwerk

Suche nach IP-Kameras im Netzwerk

Zum Betrachten der Bilder der von Ihnen ausgewählten IP-Kamera

Zum Modifizieren der IP-Parameter der ausgewählten IP-Kamera
 Zeigt die Bilder der ausgewählten IP-Kamera
Schritt 3 : Webseite zur weiteren Konfiguration aufrufen
 Wählen Sie die IP-Kamera, die Sie konfigurieren möchten, klicken Sie auf das Browser-Symbol.
 Die Verbindung zur IP-Kamera wird automatisch per Webbrowser hergestellt; die IP-Kamera fordert Sie zur Anmeldung per Benutzername / Kennwort auf; bitte geben Sie den
Standardbenutzernamen und das Standardkennwort admin / admin ein.
Weitere Konfiguration
Detaillierte Hinweise zur Konfiguration entnehmen Sie bitte der Bedienungsanleitung auf der mitgelieferten CD.
Falls Sie weitere Fragen haben, wenden Sie sich bitte an den Händler, bei dem Sie dieses Produkt erworben haben, oder unter folgender eMail-Adresse direkt an PLANET:
support_ica@planet.com.tw
Quick Guide
2341-AB5690-000
● Power adapter ● A/V Cable ● Screw Package
ICA-2000 Series





● Netzteil ● A/V-Kabel ● Schrauben Set
ICA-2000 Series




Italian
VERIFICARE IL CONTENUTO DELLA CONFEZIONE
Il contenuto della confezione per ICA-2000 Series dovrebbe contenere I seguenti componenti. Se mancano o sono danneggiati contattare il rivedintore
● Guida all'installazione rapida ● CD-ROM
Passo 1 : Connettere il cavo di rete e l'alimentatore
User PC
(192.168.0.X)
Note : La ICA-2000 Series supporta lo standard PoE IEEE802.3af, per cui alimentare con uno switch PoE o con l'alimentatore fornito di serie.
Passo 2 : (Opzionale) Programma per la ricerca della IP camera
 Inserire il CD-ROM contenuto nella confezione nel lettore, ed automaticamente partirà il programma di installazione, se non si avvia utilizzare la Utility hyperlink.
 Descrizione dell'utility IP Wizard II.
 Dopo l'avvio del programma, tutte le telecamere presenti nella rete saranno visualizzate nella lista.

Lista delle IP Cameras presenti nella rete

Il tasto Search ricerca le IP camera nella rete

Visualizza le immagini della IP Camera selezionata

Modifica I parametri della IP Camera selezionata

Riquadro di visualizzazione della IP Camera selezionata
Passo 3 : Utilizzare la pagina web per ulteriori configurazioni
 Doppio click sulla IP Camera da configurare.
 Verrà visualizzata la pagina di configurazione della IP Camera nel browser; Viene richiesto il login alla IP Camera digitare username e password (admin / admin come valore
impostato di fabbrica).
Ulteriori informazioni
Per maggiori dettagli sulla configurazione, fare riferimento al manuale presente sul CD fornito nella confezione.
Se I dubbi persistono si prega di contattare il rivenditore dove è stato acquistato il prodotto oppure in alternativa è possibile contattare direttamente la PLANET al seguente
indirizzo di posta elettronica: support_ica@planet.com.tw
Portuguese
VERIFIQUE O CONTEÚDO DENTRO DA CAIXA DA EMBALAGEM
A embalagem deve conter os itens mais ICA-2000 Series. Se qualquer item estiver faltando ou danificado, entre em contato com o vendedor imediatamente.
● Guia de Instalação Rápida ● CD-ROM
Passo 1 : Passo Conectando Rede e Adaptador de Energia AC
User PC
(192.168.0.X)
Nota: ICA-2000 Series também suporta IEEE802.3af, lembre-se de ligar ou do adaptador AC ou da chave PoE.
Passo 2 : (Opcional) o utilitário é instalado e opera o utilitário para localizar a câmera por IP
 Por favor, insira o CD-ROM fornecido na embalagem do produto, e o CD irá operar automaticamente a instalação, caso contrário, clique no hiperlink Utility (Utilitário)
para instalar.
 A descrição do Utilitário IP Wizard II.
 Depois do utilitário da câmera ser iniciado, todas as câmeras
encontradas em sua rede de área local serão exibidas.
 Câmeras por IP atualmente existentes na rede local
 Procurar a Câmera por IP na rede

Para visualizar as imagens da Câmera por IP que você selecionou

Para modificar os parâmetros de IP da Câmera por IP selecionad

Exibe as imagens da Câmera por IP selecionada

Passo 3 : Abra a página da web para mais configurações
 Selecione a Câmera por IP que você deseja configurar e clique no ícone do navegador.
 Você se conectará à Câmera por IP pelo navegador de internet automaticamente; A Câmera por IP pedirá nome de usuário / senha para logon , informe admin / admin como nome
de usuário e senha padrão.
Mais Configurações
Para detalhes de configuração, veja o manual do usuário no CD integrado.
Caso você tenha outras dpuvidas, por favor, entre em contato com o revendedor onde você adquiriu este produto ou entre em contato diretamente com a PLANET no seguinte
endereço de email: support_ica@planet.com.tw
PLANET Technology Corporation
11F., No.96, Minquan Rd., Xindian Dist., New Taipei City 231, Taiwan (R.O.C.)
Tel: 886-2-2219-9518
Email: support@planet.com.tw
● Staffa ● Alimentatore ● Cavo A/V
Ethernet Switch
ICA-2000 Series




● Suporte da câmera ● Adaptador de energia
Ethernet Switch
ICA-2000 Series




PLANET reserves the right to change speci cations without prior notice. All brand names and trademarks are property of
Fax: 886-2-2219-9528
their respective owners. Copyright © 2012 PLANET Technology Corp. All rights reserved.
www.planet.com.tw
ICA-2000 Series
● confezione di viti per fissaggio

● Cabo A/V ● Kit de parafusos

