INSTRUCTIONS POUR L'ASSEMBLAGE

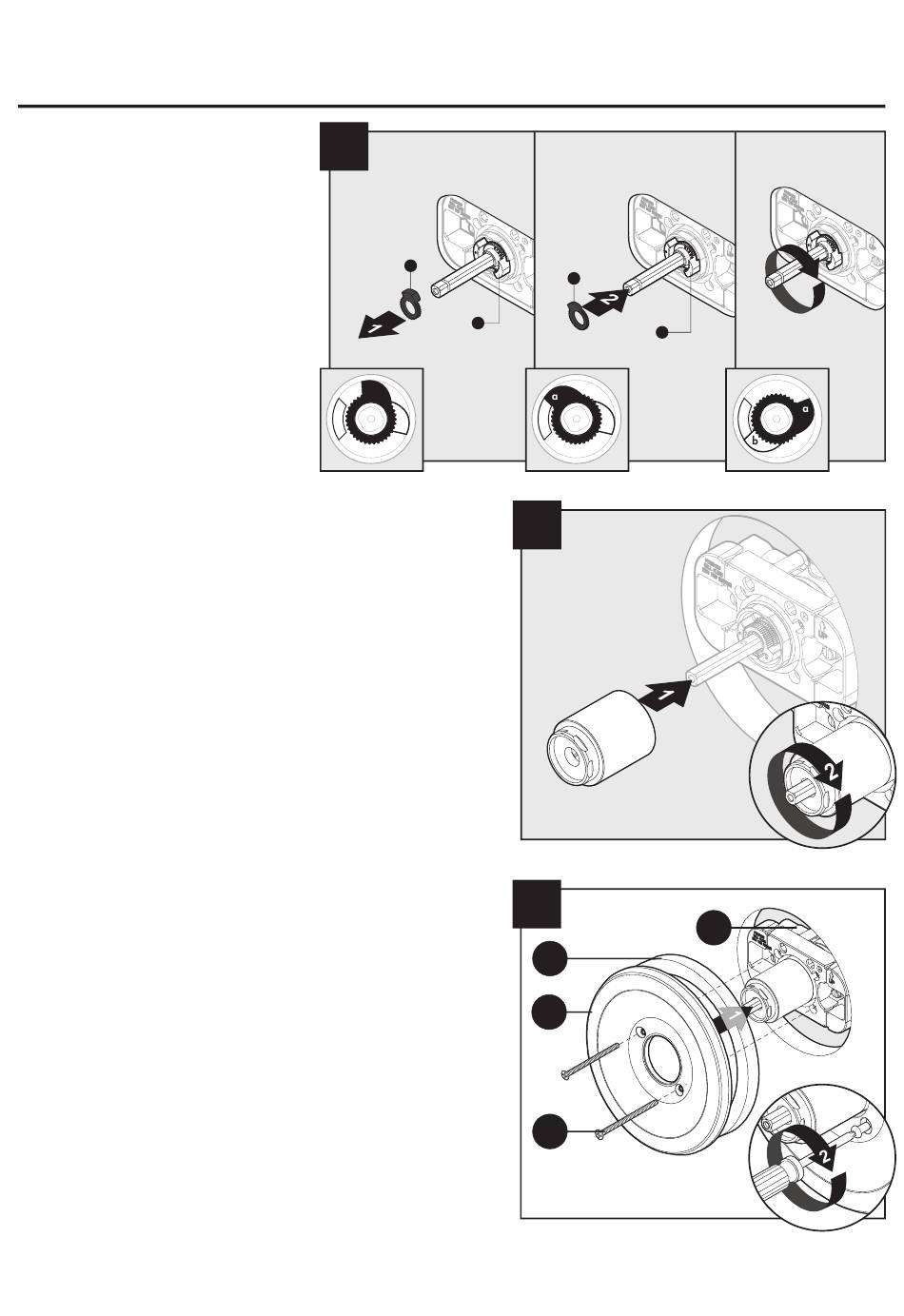

15. Retirez le butoir rouge (a) et
replacez-le contre le butoir
fixe (c), ce qui empêchera
la tige du robinet de tourner.
Une fois la température
réglée, tournez le levier
jusqu'à la position d'arrêt.
REMARQUE: Ne déplacez
pas le butoir bleu (b). Comme
la température de l'eau
souterraine fluctue, il est
possible que vous deviez
régler de façon saisonnière
la température de sortie
maximale.
16. Replacez le capuchon du robinet.
17. Fixez l'écusson (E) et le joint d'étanchéité de
l'écusson (F) à l'aide de vis (AA) sur le corps
du robinet (H).
15
15
butoir rouge
a
b
butoir bleu
a
c
b
30
butoir rouge
a
b
butoir bleu
c
b
16
16
17
17
F
E
AA
c
H
