INSTRUCTIONS POUR L'ASSEMBLAGE

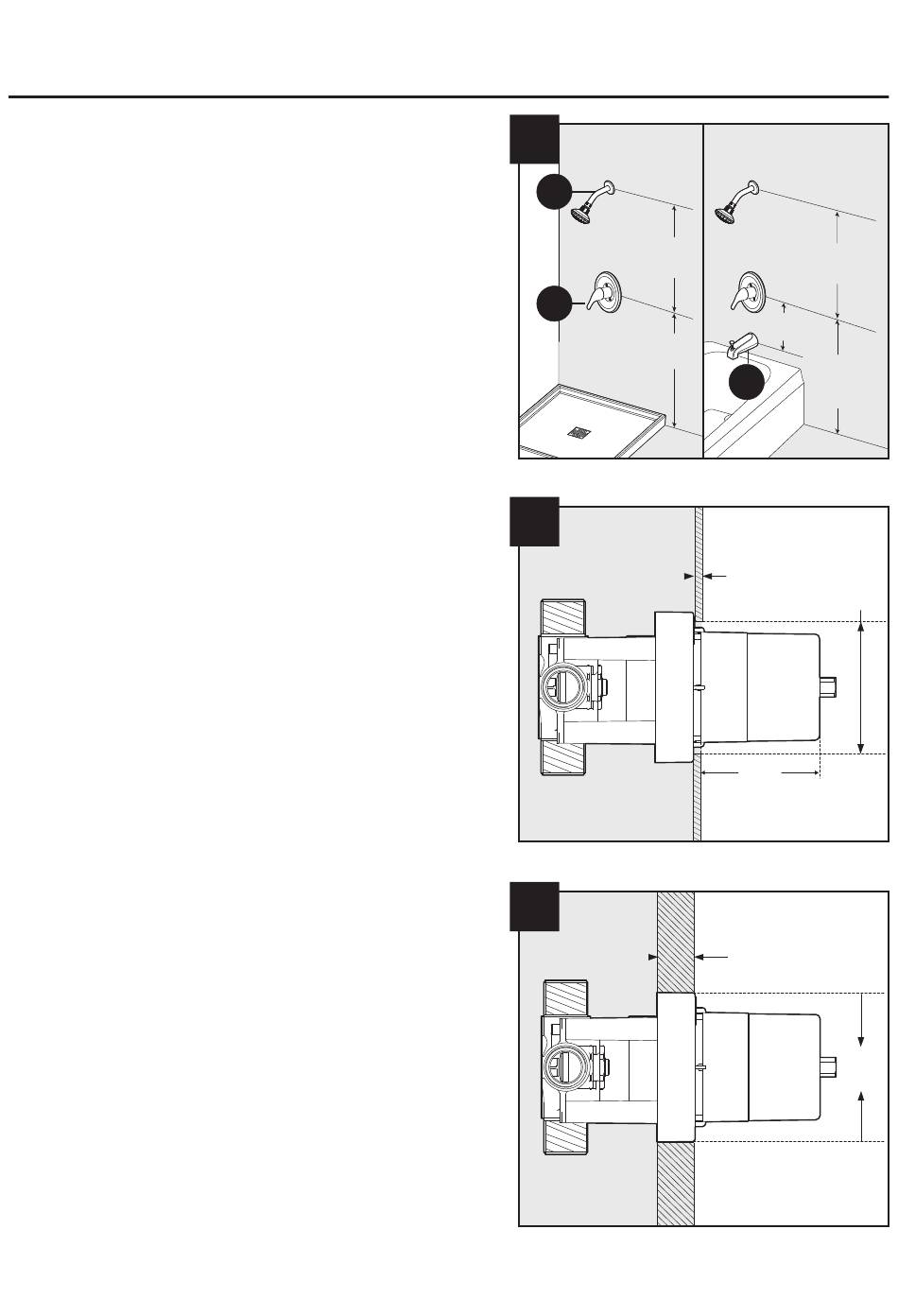

2. Prenez note de la distance d'installation
entre le bras de douche (B), la poignée (D)
et le bec (I).
3a. Installation sur un mur mince
Pour les murs dont l'épaisseur est inférieure à
6,35 mm Utilisez cette méthode lorsque l'épaisseur
des murs de la douche est inférieure à 6,35 mm,
comme dans le cas des contours de baignoire en
fibre de verre, et que ceux-ci serviront de support
principal au robinet. Le protecteur doit rester fixé au
robinet. Reportez-vous à la figure de droite.
3b. Installation sur un mur épais
Utilisez cette méthode lorsque l'épaisseur du
mur de la douche est supérieure à 6,35 mm. Les
« murs épais » sont normalement faits de matériaux
comme des panneaux de ciment, des cloisons
sèches, des carreaux, etc. Le robinet est retenu par
des courroies (non incluses) qui fixent les conduites
d'entrée aux pièces de charpente (2 x 4 po). Le
protecteur est placé de façon à être appuyé contre
le mur fini. Vous vous assurerez ainsi que le robinet
est à la bonne position pour y installer la garniture.
2
2
B
D
3a
3a
3b
3b
25
7 6 , 2 c m
( 3 0 p o )
D o u c h e
S e u l e m
B a i g n o i
e n t
2 0 , 3 c m
( 8 p o ) m
i n .
1 , 2 2 m
( 4 8 p o )
D o u c h e
S e u l e m
7 6 , 2 c m
e n t
B a i g n o i
I
Moins de 6,35 mm
(1/4 po)
19mm
(3/4 po)
Plus de 6,35 mm
(1/4 po)
1 , 2 2 m
( 4 8 p o )
r e e t d o
u c h e
( 3 0 p o )
r e e t d o
u c h e
57mm
(2 1/4 po) min.
89mm
(3 1/2 po) max.
13,97 cm
(5 1/2 po)
