Montage

Montage

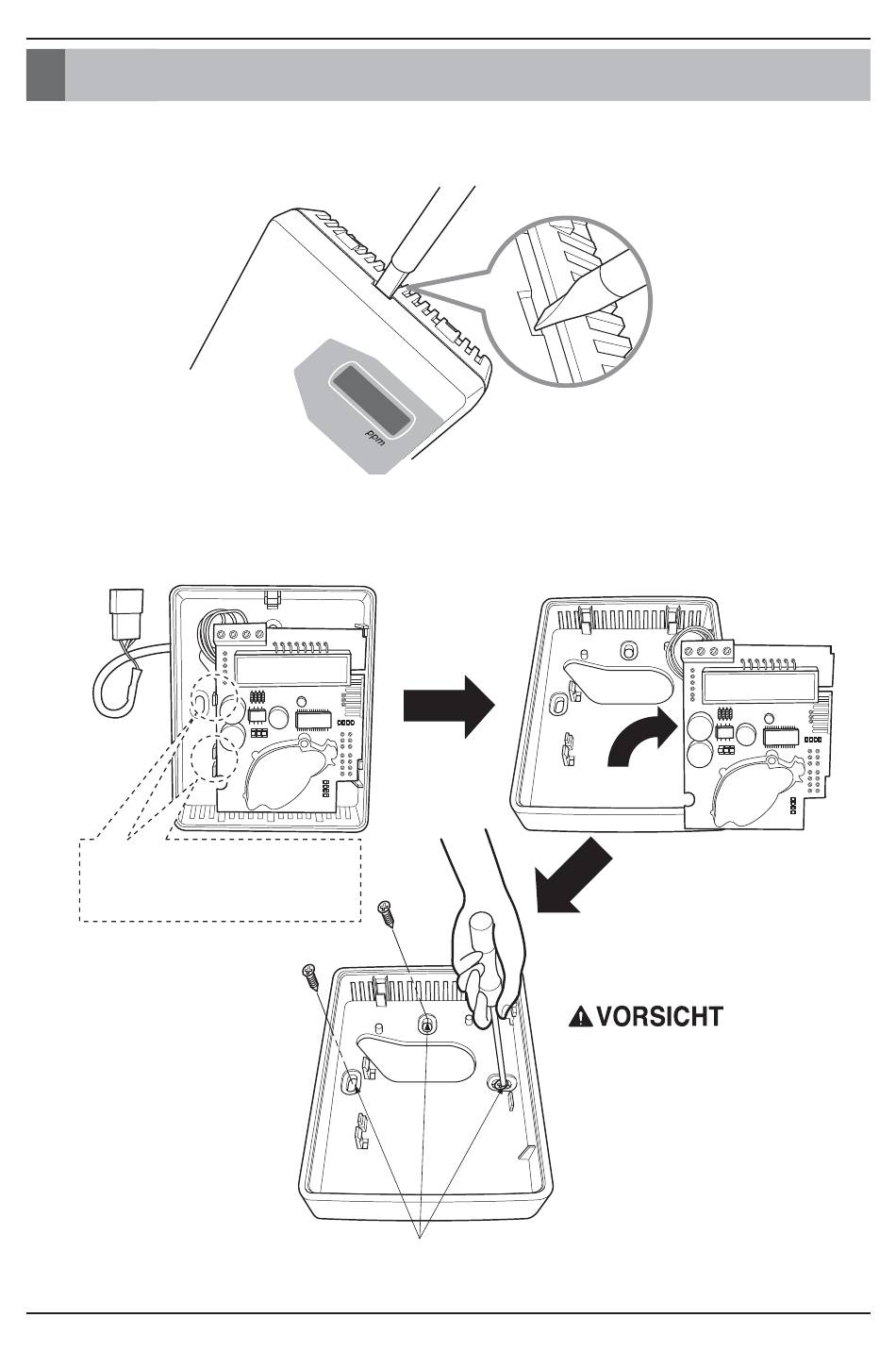

① Abnehmen der Abdeckung
- Führen Sie einen flachen Schraubenzieher in die mit dem Pfeil markierte Öffnung ein und drehen
Sie den Schraubenzieher leicht.
② Leiterplatine von der rückseitigen Abdeckung abnehmen
Nehmen Sie den Sensor von der rückseitigen Abdeckung ab und befestigen Sie die Abdeckung mit
den drei enthaltenen Schrauben an der Wand.
Zum Abnehmen der Leiterplatine von
der rückseitigen Abdeckung den
Halteriegel etwas nach außen drehen
6 CO₂-Sensor
Montage mit Schrauben (3 Stk.)
Installieren Sie das Produkt
außerhalb gegebenen
Bedingungen als unten.
(Temp: 0 ~ 40 ℃, Feuchtigkeit:
0 ~ 75% RH)
