3. Prenda as mangueiras às letras correspondentes na piscina.
4. Prenda as mangueiras ao Filtro de Areia pressionando a união de mangueira na porta da bomba. Aparafuse os anéis de fixação roscados em posição;
certifique-se que as letras correspondentes tanto da piscina como do Filtro de areia correspondem (A a A, B a B).
5. Remova os Tampões das válvulas de entrada e saída da piscina e insira com os Filtros de Detritos (24).
6. Com as Mangueiras e os Filtros de Detritos (24) em posição, aperte as Braçadeiras de Mangueira (22).

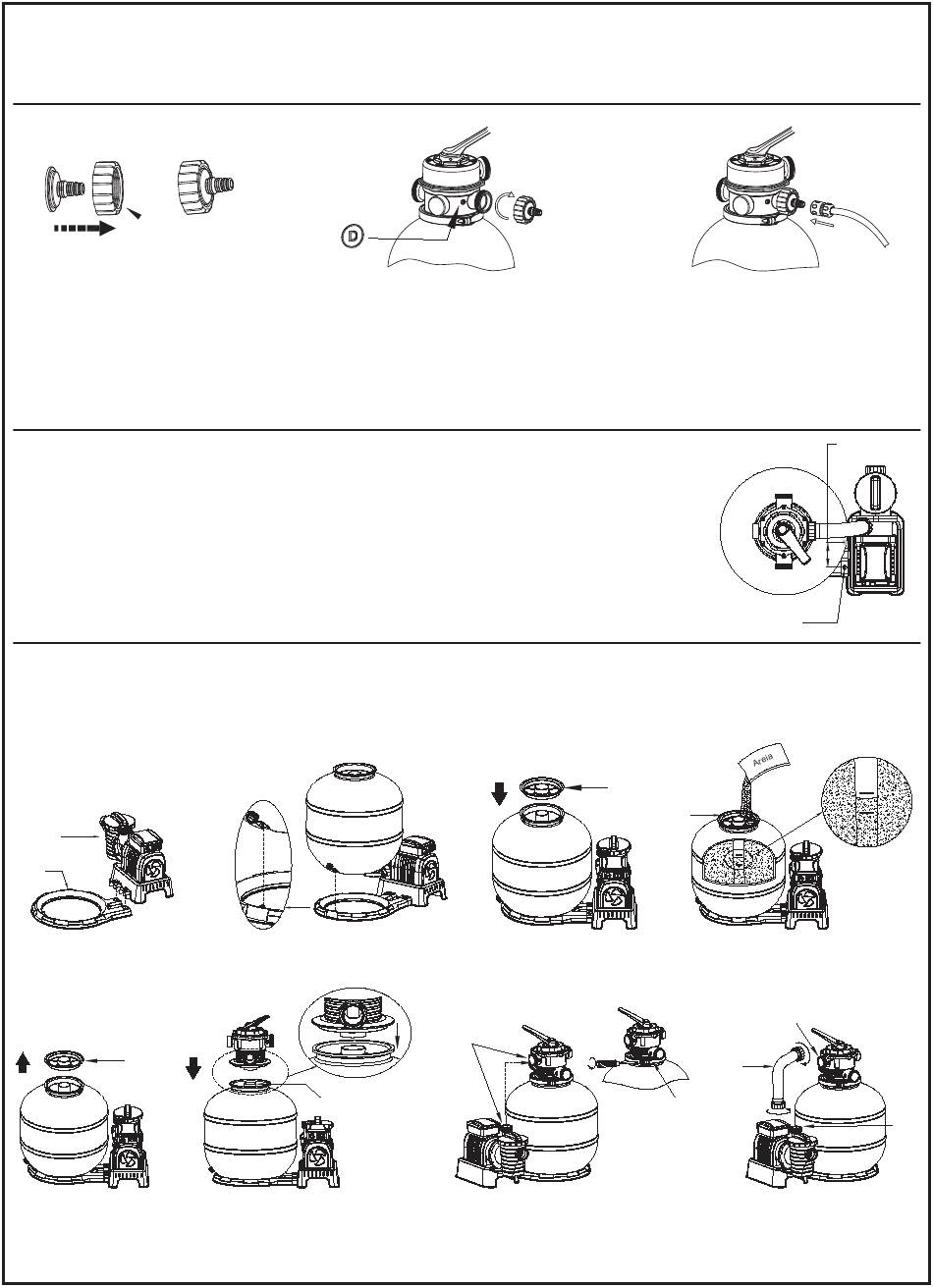

FUNÇÕES DO ADAPTADOR DE MANGUEIRA DE JARDIM
1
1. Monte o adaptador de mangueira de jardim.
2. Aparafuse o adaptador da mangueira de jardim na porta D do filtro de areia.
3. Prenda a mangueira de jardim no adaptador de mangueira de jardim
NOTA:
1. O adaptador de mangueira de jardim só pode ser usado para drenagem, e só pode ser montado na porta D do filtro de areia.
2. Desligue sempre e remova a ficha do filtro de areia antes de montar o adaptador de mangueira de jardim, e configure a válvula de controlo para a
posição Fechada.
3. Certifique-se que a anilha está na sua posição antes de montar o adaptador de mangueira de jardim.
Seção I: Montagem (Você precisará de uma chave de fenda Phillips.)
1. Remova cuidadosamente todos os componentes da embalagem e verifique que cada tenha sido danificado. Se
o equipamento estiver danificado, notifique imediatamente o revendedor do estabelecimento onde o
equipamento foi comprado.
2. O filtro de areia deve ser colocado em um lugar sólido, nivelado e de preferência em uma base de concreto.
Posicione o filtro de areia de modo que as portas e a válvula de controle estejam acessíveis para a operação,
manutenção e adaptação para o inverno.
3. O padrão de TESTE EN60335-2-41 exige que o filtro de areia seja fixado verticalmente no chão, ou em um
pedestal feito de madeira ou concreto, antes do uso, para evitar uma queda acidental do filtro de areia.
Totalmente montado o filtro de areia tem mais de 35kg. Os orifícios de montage devem ser de 8mm de
diâmetros e com espaços de 86mm. Use dois parafusos e porcas com um máximo de 8mm de diâmetro para
apertar o filtro de areia no pedestal.
Carregue o filtro de areia pool-grade.
NOTA: Use somente areia para filtros especiais para piscinas, sem calcário ou argila: #20 areia sílica 0.45- 0.85mm, aproximadamente um saco de
35kg será suficiente. Se não utilizar o tamanho recomendado de filtro de areia, o desempenho de filtragem será reduzido e o filtro de areia pode ficar
danificado, invalidando, portanto, a garantia.
NOTA: Para evitar danificar a escumagem ao adicionar a areia, coloque um pouco de água dentro do tanque inferior de modo a cobrir a escumagem no
cubo do coletor.
NOTA: AREIA NÃO INCLUÍDA.
20
10
1. Coloque a base do tanque na posição
correcta, alinhando o orifício de posição.
4
5. Remova a tampa do filtro (4).
2. Coloque o tanque sobre o local correcto da base
do tanque.
6
6. Baixe a válvula de controlo sobre o tanque
lentamente e certifique-se que o tubo de derivação
que sobressai por baixo da válvula de controlo se
encaixa em segurança no cubo (6).
2
3. Coloque a tampa do filtro (4).
C
7. Certifique-se que a Porta C da Válvula de Controlo
está alinhada com a Porta C na Bomba. Prenda a
Braçadeira da Flange Superior (3) e aparafuse em
posição.
28
3
Ф8mm
4
4
MAX
MIN
4. Adicione lentamente areia para que o peso da
areia não danifique o Skimmer no Cubo, até que
alcance uma posição entre o "MAX" e "MIN"
assinalados. #20 Areia de sílica 0,45-0,85mm,
aproximadamente 35kg.
14
3
8. Prenda a Tubagem (14) na Porta C da
Bomba e na Porta C da Válvula de Controlo,
aparafuse os anéis de bloqueio roscados em
posição. Certifique-se que a Anilha está
posicionada correctamente em ambas as
extremidades da tubagem (14).
86mm
MAX
MIN
C
