Bestway FLOWCLEAR Owner's Manual page 20

3. Conecte las Mangueras a las tomas identificadas con las letras correspondientes en la piscina.
4. Conecte las Mangueras al Filtro de Arena presionando y haciendo encajar la manguera en la toma de la bomba. Enrosque los anillos de seguridad en
posición; asegúrese de hacer coincidir las letras correspondientes en la piscina y el Filtro de arena (A con A, B con B).
5. Retire los Tapones de Tope de las válvulas de entrada y salida de la piscina e inserte las Rejillas para Residuos (24).
6. Con las Mangueras y la Rejilla para Residuos (24) en posición, apriete las Abrazaderas de Manguera (22).

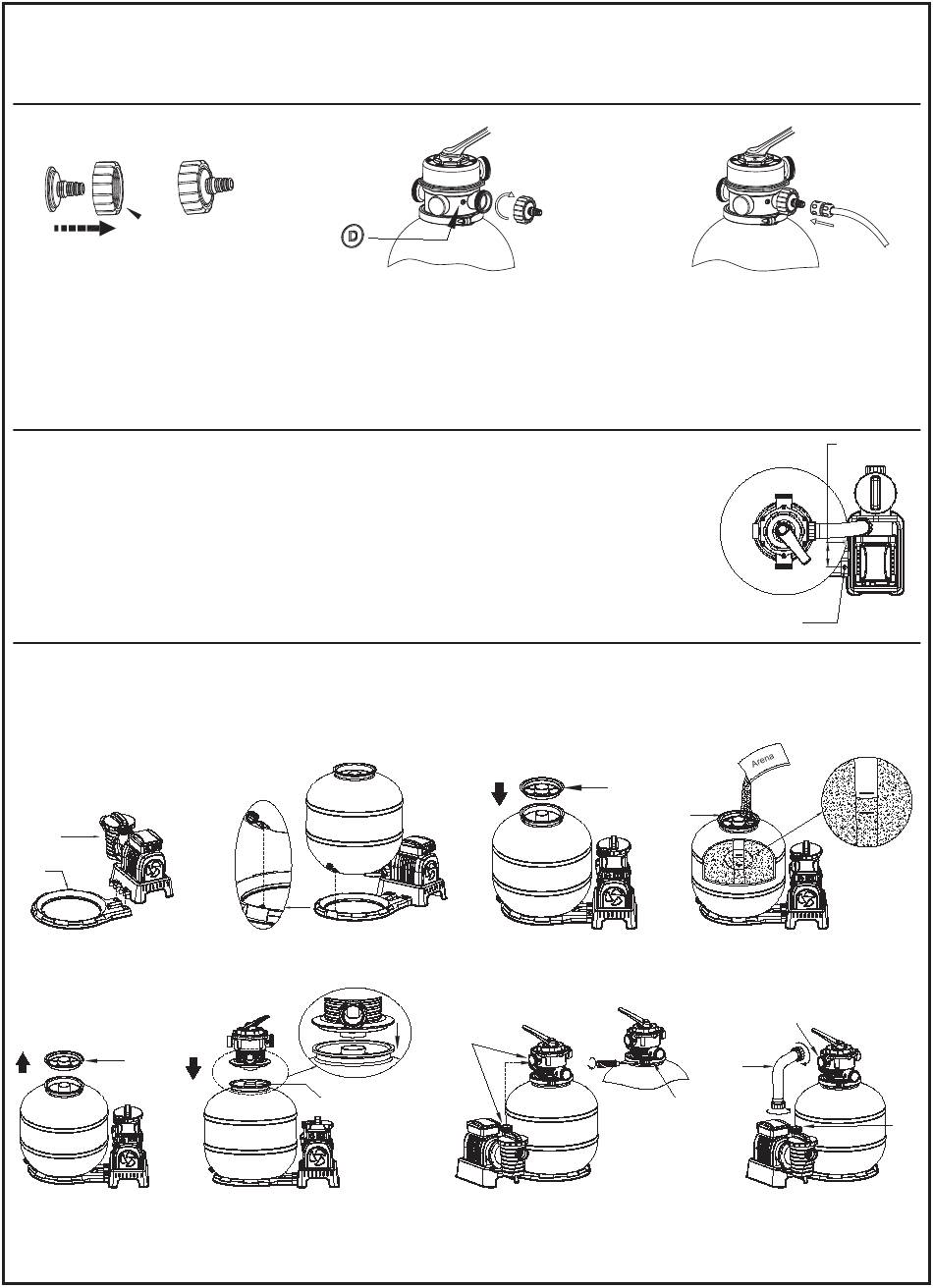

USO DEL ADAPTADOR DE MANGUERA DE JARDÍN
1
1. Monte el adaptador de manguera de jardín.
2. Atornille el adaptador de manguera de jardín al puerto D del filtro de arena.
3. Conecte la manguera de jardín al adaptador de manguera de jardín.
NOTA:
1. El adaptador de manguera de jardín puede usarse solo para el drenaje, y solo puede conectarse al puerto D del filtro de arena.
2. Desconecte y desenchufe siempre el filtro de arena antes de montar el adaptador de manguera de jardín y ajuste la válvula de control a la posición de
Cierre.
3. Asegúrese de que la arandela está en posición antes de conectar el adaptador de manguera de jardín.
Sección I: Montaje (Necesitará un destornillador Phillips.)
1. Saque con cuidado todos los componentes del paquete y compruebe que ninguno está dañado. Si el
equipamiento está dañado, notifíquelo inmediatamente al vendedor donde ha comprado el equipamiento.
2. El filtro de arena debe situarse en un lugar sólido y nivelado, preferiblemente en una losa de cemento.
Coloque el filtro de arena de manera que se pueda acceder a los puertos y la válvula de control para efectuar el
funcionamiento, operaciones de mantenimiento y protección durante el invierno.
3. El EN60335-2-41 TEST requiere que el filtro de arena esté fijado verticalmente al suelo y colocada sobre un
pedestal de madera o de cemento antes de ser utilizado para evitar que el filtro de arena pueda caer
accidentalmente. Una vez montado, el filtro de arena tiene un peso superior a 35kg. Los agujeros de montaje
deben tener un diámetro de 8mm y un espacio de 86mm entre ellos. Utilice dos tornillos y tuercas de un
diámetro máximo de 8mm para asegurar el filtro de arena al pedestal.
Cargue la arena de filtrado del tipo indicado.
NOTA: Use sólo la arena de filtrado del tipo indicado, sin caliza ni arcilla: #20 arena silícea de 0,45-0,85mm, aproximadamente, una bolsa de 35Kg.
debería ser suficiente. Si no utiliza un filtro de arena del tamaño recomendado, la eficacia de filtrado se verá reducida y el filtro de arena podría sufrir
daños, dejando la garantía sin validez.
NOTA: Para evitar dañar el skimmer al añadir la arena, eche un poco de agua en el depósito inferior para sumergir el skimmer en el casquillo de
recogida.
NOTA: ARENA NO INCLUIDA.
20
10
1. Coloque la base del depósito
correctamente alineando el orificio
de posición.
4
5. Retire la cubierta del filtro (4).
2. Coloque el depósito correctamente sobre la
base del depósito.
6
6. Baje la válvula de control del tanque despacio
y asegúrese de que la tubería de desvío que
sobresale por debajo de la válvula de control
encaja bien en el casquillo (6).
2
3. Coloque la cubierta del filtro (4).
C
7. Asegúrese de que el puerto C de la válvula de
control esté alineado con el puerto C de la bomba.
Acople la abrazadera de la brida superior (3) y
enrósquela en su posición.
20
3
Ф8mm
4
4
MAX
MIN
4. Añada despacio la arena para que el peso de la
arena no dañe el recogehojas en el casquillo,
hasta que se encuentre entre los valores "MÁX"
y "MÍN". #20 Arena de sílice 0,45-0,85mm, 35kg
aprox.
14
3
8. Acople la tubería (14) al puerto C de la
bomba y al puerto C de la válvula de control,
enrosque los anillos de bloqueo roscados en
su posición. Asegúrese de que la arandela
esté perfectamente colocada en ambos
extremos de la tubería (14).
86mm
MAX
MIN
C
S-S-004292
