Bestway FLOWCLEAR Owner's Manual page 19

A
C
D

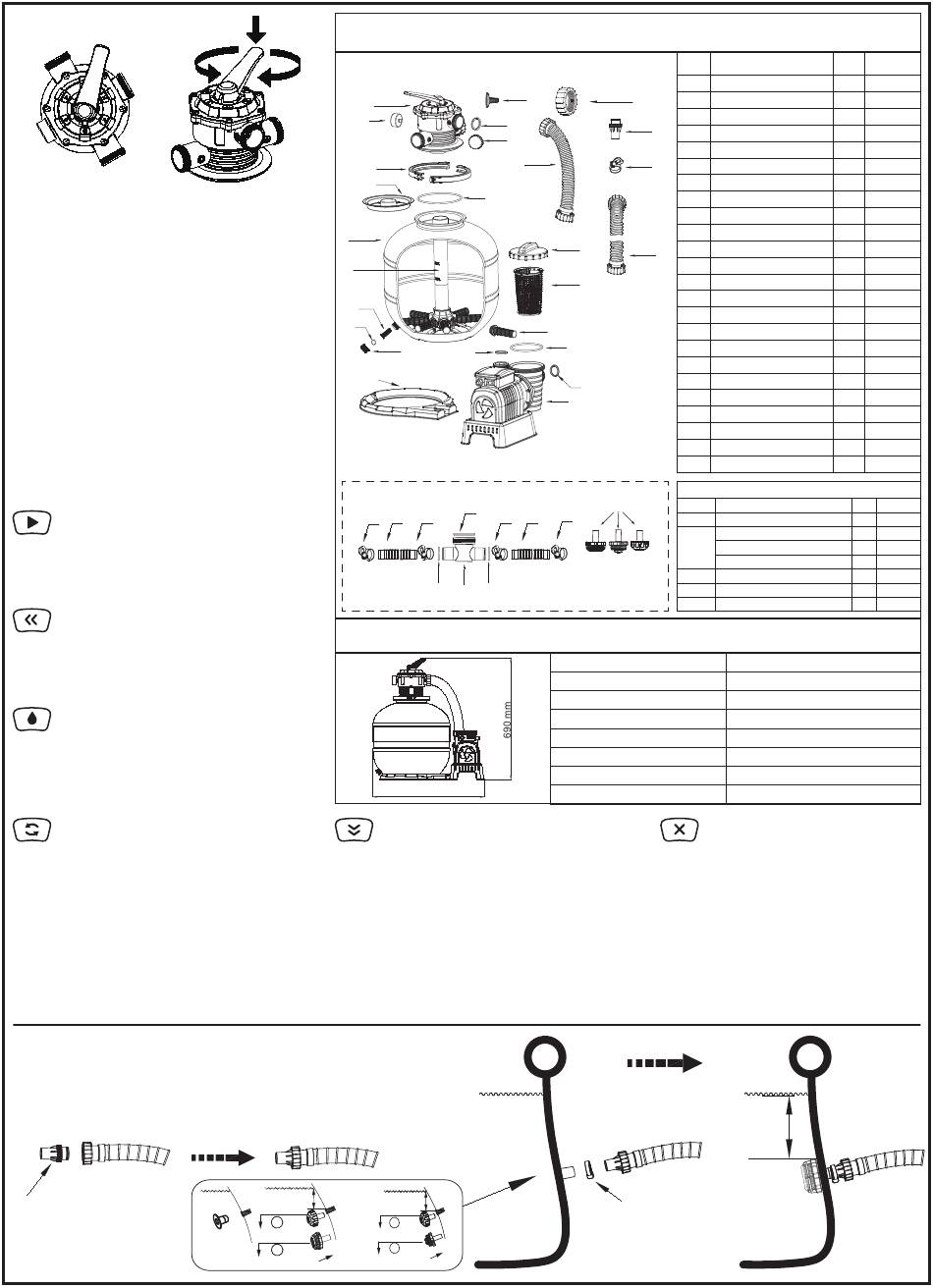

VISTA GENERAL DE LA VÁLVULA DE
CONTROL
ATENCIÓN: Para evitar daños al equipo o
heridas a las personas, desenchufe cada vez la
bomba del filtro de arena antes de cambiar la
función de la válvula de control. Si se cambia las
posiciones de la válvula mientras labomba está en
funcionamiento, se puede dañar la válvula de
control, lo que puede provocar heridas a personas
o daños a los objetos.
Cómo usar la válvula de control
Apriete en el asa de la válvula de control y gire hasta
la función deseada.
FUNCIONES DE LA VÁLVULA DE
CONTROL
La válvula de control se usa para seleccionar 6
funciones de filtrado diferentes: Filtrado, aclarado,
circulación, retrolavado, cierre y drenaje.
Filtrado: Esta función se usa para filtrar el
agua de la piscina y debería estar colocada
aquí el 99% del tiempo. El agua es
bombeada a través del filtro de arena,
donde se limpia y se devuelve a la piscina.
Retrolavado: Esta función se usa para
limpiar el lecho de arena; se bombea agua
a través del casquillo de recogida, hacia
arriba hacia el lecho de arena, y se
deposita fuera del puerto D.
Aclarado: Esta función se usa para el inicio,
limpieza y nivelado del lecho de arena
después del retrolavado; se bombea el
agua hacia abajo a través del lecho de
arena, a través del casquillo de recogida y
se deposita fuera del puerto de la válvula D.
Circulación: Esta función hace circular el
agua de la piscina bypasando el filtro de
arena; se debe usar esta función si el filtro
está roto para recoger los desechos en la
pantalla para los desechos.
NOTA:
• Asegúrese de haber tomado todas las medidas necesarias para cumplir las normas locales, regionales o nacionales en esta materia. No descargue el
agua si ello puede provocar inundaciones o daños.
• Cuando la válvula de control está fijada en las posiciones de retrolavado, aclarado, o drenaje, el agua se descargará desde el puerto D en la válvula de control.
• No enchufe ni haga funcionar el filtro de arena con la válvula de control fijada en la posición de cierre o dañará seriamente el filtro de arena.
• No fije la válvula de control entre dos funciones, o se producirán pérdidas.
• Para evitar pérdidas de agua, enrosque el tapón del puerto D en el puerto D de la válvula de control antes de hacer funcionar el filtro de arena.
USO DEL ADAPTADOR DE MANGUERA
Piscina con Válvulas (Ф3,2 cm)
1. Conecte los Adaptadores (21) a la Manguera.
2. Coloque las Abrazaderas de Manguera más sueltas (22) en el
extremo de la Manguera con el Adaptador (21).
21
VISTA GENERAL DE REFERENCIA DE LAS PARTES
Antes de montar el filtro de arena, tome unos minutos para familiarizarse con todas las piezas del filtro de arena.
1
2
3
4
5
6
7
8
9
10
27 22
22
ESPECIFICACIONES
437m m
633 m m
Drenaje: Esta función drena el agua de la
piscina; con otro ajuste del bypass del filtro,
el agua se bombea y se deposita fuera del
puerto C, en vez de volver a la piscina.
>1/2 in
>1/2 in
or
A
A
P61318
P61318
B
B
P61322
P6680
11
12
13
14
15
16
17
18
19
12
12
20
12
22
22 27
P6680 P61322
28 25 28
Diámetro del filtro:
Área de filtrado efectiva:
Presión de funcionamiento máx.:
Presión de filtrado de arena
de funcionamiento:
Temperatura del agua máx:
Arena:
Tamaño de la arena:
Capacidad de arena:
19
DESCRIPCIÓN
Nº REF.
1 Válvula de Control
26
2 Indicador de Presión
3 Abrazadera de la brida
21
4 Cubierta del casquillo
5 Depósito
6 Casquillo
22
7 Cartucho para residuos
8 Arandela de Drenaje
9 Tapón de la Válvula de Drenaje
10 Base del depósito
11 Adaptador de manguera de jardn
23
12 Arandela
13 Tapón del puerto D
14 Tubería
15 Junta tórica
16 Tapa del tamiz
17 Tamiz
18 Cartucho Para Filtro
19 Junta
20 Bomba
21 Adaptador
22 Abrazaderas de tubo
23 Manguera (Ф38mm)
26 Tuerca de adaptador
PARTES OPCIONALES
12 Arandela
24
22 Abrazaderas de tubo
Rejilla para Residuos
24 Rejilla para Residuos
P61318
Rejilla para Residuos
25 Junta en T
27 Manguera (Ф32mm)
28 Junta tórica
437mm
0.150m ( 1.61ft
2
1.58Bar( 23PSI)
<0.56Mpa( 8PSI)
35°C
No incluida
#20 arena silícea, 0,45-0,85mm
35kg aproximadamente
Cierre: Esta función impide que el
agua salga entre el filtro de arena y
la piscina.
1.2 inch<
22
Nº PIEZA
CDAD.
RECAMBIO
1 P61204
1 P61138
2 P61205
1 P61209
1 P61213
1 P61206
1 P61211
1 P6581
1 P6580
1 P61212
1 P6614
5 P6029
1 P6540
1 P6560
1 P61214
1 P6561
1 P6562
8 P61210
1 P6563
1 P61208
2 P6916
4 P6124
2 P6517
1 P6615
1 P6029
1 P6124
2 P6680
1 P61318
1 P61322
1 P61408
2 P6019
2 P6005
)
2
