TC-Helicon GO XLR Quick Start Manual page 27

52
GO XLR
Kontroller
(14) (15) (16) (17) (18)
RAD IN för ljudingång från enheter som telefoner,
(15)
surfplattor, datorer etc.
MIC ingång för anslutning till headsetmikrofoner.
(16)
Vanligtvis blir denna headsetanslutning en rosa kontakt.
NOTERA: Om du tänker använda den populära Blue Yeti *
-mikrofonen, som har sin egen inbyggda hörlursutgång,
bör du köra den inbyggda hörlursutgången till GO XLR: s
MIC-ingång. För Blue Yeti-mikrofoner som drivs via USB,
anslut USB-kontakten direkt till din dator för ström, men
välj inte Blue Yeti som en ljudkälla på datorn. Istället
kommer Blue Yetis hörlursutgång att vara ljudkällan för
att blanda inuti GO XLR.
TELEFONER utgång för dina hörlurar. Vanligtvis blir
(17)
hörlursuttaget en grön kontakt.
(19) (20) (21)
LINJE UTinnehåller en exakt kopia av ditt
(18)
sändningsströmljud. Denna anslutning kan användas för
att ansluta till en dedikerad strömmande dator eller andra
enheter som högtalare.
USB ingång för PC-anslutning, i rmware-uppdateringar
(19)
och fjärrkontroll med GO XLR-appen.
OPTISK ingång för anslutning till SONY PlayStation † eller
(20)
Microsoft Xbox ‡ -konsoler.
DC IN accepterar strömanslutning via den medföljande
(21)
12 V-adaptern.
* Yeti är ett registrerat varumärke som tillhör Blue Microphones.
† PlayStation är ett registrerat varumärke eller varumärke som tillhör Sony Interactive
Entertainment Inc. SONY är ett registrerat varumärke som tillhör Sony Corporation.
‡ Xbox är antingen ett registrerat varumärke eller varumärke som tillhör Microsoft
Corporation i USA och / eller andra länder.

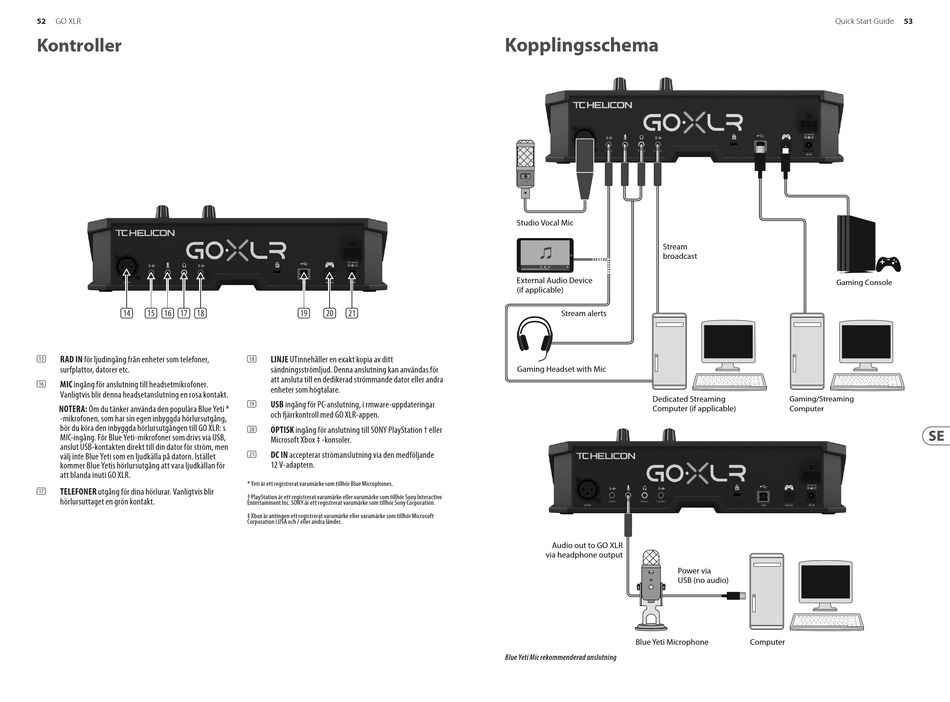

Kopplingsschema
Studio Vocal Mic
Stream
broadcast
External Audio Device
(if applicable)
Stream alerts
Gaming Headset with Mic
Dedicated Streaming
Computer (if applicable)
Audio out to GO XLR
via headphone output
Power via
USB (no audio)
Blue Yeti Microphone
Blue Yeti Mic rekommenderad anslutning
53
Quick Start Guide
Gaming Console
Gaming/Streaming
Computer
Computer
