Mopar 82212475 Manual

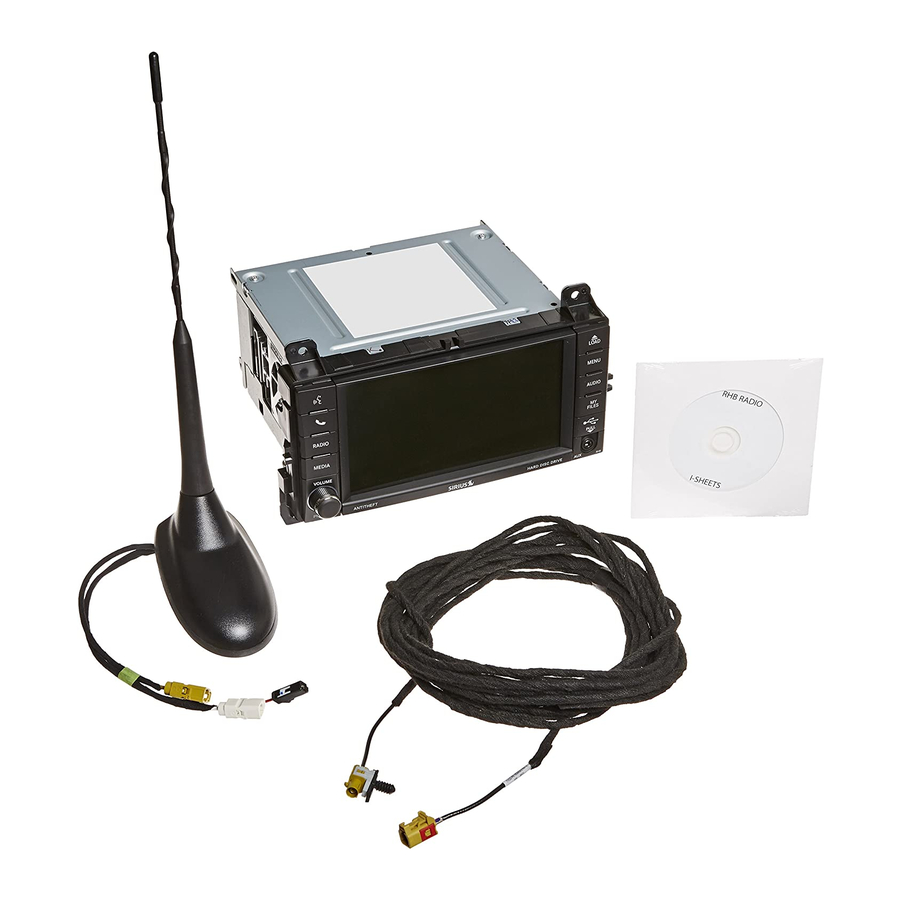

Rhb navigation radio kit for grand cherokee
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CALL OUT
1
2
3
4
Vehicle being upgraded from (AM/FM only) you will need to do the follow:
• RADIO REMOVAL
• SDARS/NAVIGATION ANTENNA CABLE INSTALLATION
• ANTENNA REPLACEMENT
• RADIO INSTALLATION
• INTERIOR INSTALLATION
Vehicle being upgraded from (AM/FM and SATELLITE Audio (SDARS)) you will need to do the follow:
• RADIO REMOVAL
• ANTENNA REPLACEMENT
• RADIO INSTALLATION
• INTERIOR INSTALLATION
RADIO REMOVAL
PROCEDURE STEPS:
Sep 17, 2010

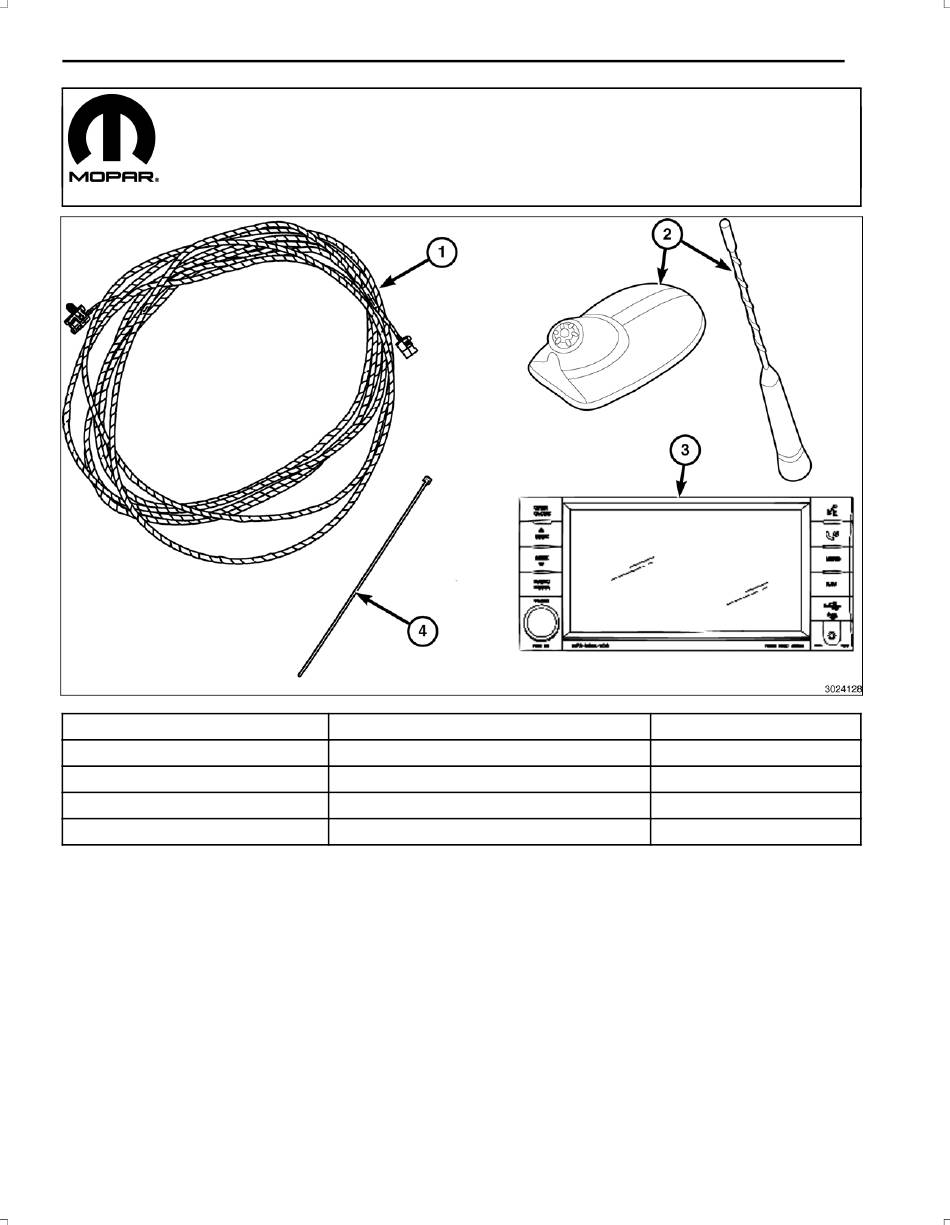

RHB NAVIGATION RADIO KIT
DESCRIPTION
Harness
Antenna base and antenna whip
RHB Radio
Zip Ties
GRAND CHEROKEE
QUANTITY
1
1
1
10
K6861152 Rev. 1
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the 82212475 and is the answer not in the manual?

Questions and answers

Related Manuals for Mopar 82212475

Summary of Contents for Mopar 82212475

  • Page 1 RHB NAVIGATION RADIO KIT GRAND CHEROKEE CALL OUT DESCRIPTION QUANTITY Harness Antenna base and antenna whip RHB Radio Zip Ties Vehicle being upgraded from (AM/FM only) you will need to do the follow: • RADIO REMOVAL • SDARS/NAVIGATION ANTENNA CABLE INSTALLATION •...
  • Page 2 1. Disconnect and isolate the battery negative cable. 2. Using a trim stick C­4755 or equivalent, work around the perimeter of the bezel, and across the middle re­ leasing the retaining clips (1) and separate the bezel from the instrument panel. 3.
  • Page 3 5. Disconnect the antenna cables (2). 6. Disconnect the electrical connectors (1) and remove the radio. NOTE: If the vehicle is equipped with non­SDARS (RES sales code) radio you have to install a SDARS cable and new antenna. Follow the "SDARS/NAVIGATION ANTENNA CABLE INSTALLATION" steps, "ANTENNA RE­ PLACEMENT"...
  • Page 4 2. Using trim stick C­4755 or equivalent, remove the load floor gap hider (1). 3. Remove the screws (1). 4. Using trim stick C­4755 or equivalent, separate the re­ taining clips (3) and remove the liftgate scuff plate (2). 5. Remove the storage tubs. 6.
  • Page 5 9. Using a trim stick C­4755 or equivalent, disengage the retaining clips that secure the upper liftgate trim panel (1) to the liftgate opening and remove the trim panel. 10. If equipped, disconnect the cargo lamp electrical con­ nector. 11. Using a trim stick C­4755 or equivalent, disengage the retaining clips that secure the driver side upper trim (1) to the body.
  • Page 6 16. Remove the push pins (1) and lower the rear of the headliner (2) down enough to access the antenna area. 17. Using a trim stick C­4755 or equivalent, disengage the retaining tabs that secure the driver side door sill scuff plate to the retaining clips in the door sill and remove the driver side scuff plates (1).
  • Page 7 19. Using a trim stick C­4755 or equivalent, disengage the retaining fasteners that secure the driver side quarter trim panel to the quarter panel. 20. Pull the quarter trim panel away from the quarter panel. 21. If equipped, disconnect the flash light electrical con­ nector (2) .
  • Page 8 25. Remove the driver side cowl trim panel. 26. Remove the bolts (2) and remove the drivers side si­ lencer panel (1). 27. Using a trim stick C­4755 or equivalent, separate the steering column trim ring (1). Sep 17, 2010 K6861152 Rev.
  • Page 9 28. Using a trim stick C­4755 or equivalent, separate the retaining clips and remove the cover (1). 29. Starting from the antenna route the antenna down the drivers side D­Pillar, zip tie were necessary. 30. Route the antenna cable along the body harness on the driver side of the vehicle, zip tie were necessary.

  • Page 10: Antenna Replacement

    32. Route the driver cowl area to under the instrument panel. 33. Route the antenna cable across the steering column opening and up to the radio to opening. 34. Zip tie (1) the antenna cable (2) to the dash harness in several places so that the cable will not interfere with the steering shaft.

  • Page 11: Radio Installation

    4. Remove the old antenna from the vehicle. 5. Install the new antenna into the vehicle. Tighten to 6.7 N∙m (57 In. Lbs). 6. Connect the SDARS, AM/FM (2) and the 5 volt power (1) wire harness connectors. RADIO INSTALLATION 1.

  • Page 12: Interior Installation

    5. Press firmly and evenly around the perimeter and across the middle of the bezel to seat the retaining clips (1) and install the center bezel. 6. Connect the negative battery cable. INTERIOR INSTALLATION 1. Using a trim stick C­4755 or equivalent, separate the steering column trim ring (1). 2.
  • Page 13 3. Position the steering column trim ring (1) back and seat the retaining clips fully. 4. Install the silencer panel (1) and install the screws (2). 5. Install the driver side cowl trim panel (1) . Sep 17, 2010 K6861152 Rev. 1...
  • Page 14 6. Install the driver side lower B­pillar trim panel (1) to the B­pillar. 7. Position the driver front door seal (1) back and seat fully. 8. Position the driver side quarter trim panel (1) back into the vehicle. 9. Position the front locating pin into the body and seat the push pin near the location pin fully.
  • Page 15 15. Position the driver side rear door seal (1) back and seat fully. 16. Align the retaining tabs on the driver side door sill scuff plate (1) with the retaining clips in the door sill and en­ gage the retaining tabs that secure the scuff plate to the door sill.
  • Page 16 18. Connect the two tethers to the D­pillar trim panel (1). 19. If equipped, connect the speaker electrical connector (2). 20. Position the trim panel (4) back and engage the lower tabs (4) into the upper quarter trim panel. 21. Position the panel back onto the pillar and seat the re­ taining clips (3) fully.
  • Page 17 27. Install the load floor bin (2) and install the cargo loop screws (1). 28. Install the nuts (3). 29. Position the liftgate scuff plate (2) back into the vehicle and seat the retaining clips (3) fully. 30. Install the cargo loop screws (1). 31.
  • Page 18 32. Install the load floor lid (1). Sep 17, 2010 K6861152 Rev. 1...
  • Page 19 TROUSSE DE RADIO DE NAVIGATION RHB GRAND CHEROKEE Numéro de légende Description Quantité Faisceau de câblage Base et fouet d'antenne Radio RHB Attaches mono­usage Pour la mise à niveau du véhicule de (AM/FM seulement), vous devez effectuer ce qui suit: •...
  • Page 20 1. Débrancher et isoler le câble négatif de la batterie. 2. À l'aide d'une baguette de garnissage ou l'équivalent, travailler autour du périmètre de l'encadrement et à travers le milieu en relaçchant les brides de retenue (1) et séparer l'encadrement du tableau de bord. 3.
  • Page 21 5. Débrancher les câbles de l'antenne (2). 6. Débrancher les connecteurs électriques (1) et retirer la radio. REMARQUE: Si le véhicule est équipé d'une radio qui n'est pas une radio par satellite (code de promotion RES), vous devez installer un câble de radio par satellite et une nouvelle antenne. Suivre les étapes d'"Installation du câble de radio par satellite/de l'antenne de navigation, de "Remplacement de l'antenne"...
  • Page 22 2. À l'aide d'une baguette de garnissage C­4755 ou l'équivalent, déposer la ccache d’écartement du plancher de chargement (1). 3. Déposer les vis (1). 4. À l'aide d'une baguette de garnissage C­4755 ou l'équivalent, séparer les brides de retenue (3) et déposer le seuil de porte (2).
  • Page 23 9. À l'aide d'une baguette de garnissage C­4755 ou d'un outil équivalent, dégager les agrafes de retenue fix­ ant le panneau de garnissage supérieur de hayon (1) à l'ouverture de hayon et retirer le panneau de gar­ nissage. 10. Selon l'équipement, déconnecter le connecteur élec­ trique de la lampr d'espace de rangement.
  • Page 24 16. Retirer les goupilles à poussoir (1) et abaisser l'arrière du garnissage de pavillon (2) suffisamment pour ac­ céder à la zone de l'antenne. 17. À l'aide d'une baguette de garnissage C­4755 ou d'un outil équivalent, dégager les pattes de retenue fixant le panneau bas de porte du conducteur aux agrafes de retenue dans le bas de porte et retirer le panneau bas de porte du conducteur (1).
  • Page 25 19. À l'aide d'une baguette de garnissage C­4755 ou d'un outil équivalent, dégager les attaches de retenue fix­ ant le panneau de garnissage de custode du côté con­ ducteur à la custode. 20. Tirer le panneau de garnissage de custode pour le dé­ tacher de la custode.
  • Page 26 25. Déposer le panneau de garnissage de l'auvent du côté conducteur. 26. Déposer les boulons (2) et déposer le panneau insonorisant du côté conducteur (1). 27. À l'aide d'une baguette de garnissage C­4755 ou l'équivalent, séparer l'anneau de garnissage de la colonne de direction.
  • Page 27 28. À l'aide d'une baguette de garnissage C­4755 ou d'un outil équivalent, séparer les agrafes de retenue et re­ tirer le couvercle (1). 29. À partir de l'antenne, acheminer le câble d'antenne vers le bas le long du montant D du côté conducteur, le fixer avec un attache­câble là...
  • Page 28 32. Acheminer le câble d'antenne de la zone d'auvent du côté conducteur vers le dessous du tableau de bord. 33. Acheminer le câble d'antenne à travers l'ouverture de la colonne de direction et jusqu'au trou de la radio. 34. Fixer avec un attache­câble (1) le câble d'antenne (2) au faisceau de tablier à plusieurs endroits de manière à ce que le câble n'entre pas en contact avec l'arbre de direction.

  • Page 29: Installation De La Radio

    4. Retirer la vieille antenne du véhicule. 5. Installer la nouvelle antenne sur le véhicule. Serrer au couple de 6.7 N∙m (57 lb. po). 6. Brancher les connecteurs de faisceau de câblage de radio par satellite, AM/FM (2) et d'alimentation de 5 volts (1).
  • Page 30 5. Appuyer fermement et uniformément sur le bord du périmètre et sur le centre de l'encadrement pour enfoncer les agrafes de retenue (1) et installer l'encadrement central. 6. Brancher le câble négatif de la batterie. INSTALLATION INTÉRIEURE 1. À l'aide d'une baguette de garnissage C­4755 ou l'équivalent, séparer l'anneau de garnissage de la colonne de direction.
  • Page 31 3. Positionner à nouveau l'anneau de garnissage de la colonne de direction (1) et engager les agrafes de retenue complètement. 4. Poser le panneauinsonorisant (1) et poser les vis (2). 5. Installer le panneau de garnissage d'auvent du côté conducteur (1) . Sep 17, 2010 K6861152 Rev.
  • Page 32 6. Installer le panneau de garnissage inférieur du mon­ tant B du côté conducteur (1) sur le montant B. 7. Remettre en place le dispositif d'étanchéité avant de la porte du conducteur (1) et l'enfoncer complètement. 8. Remettre en place le panneau de garnissage de cus­ tode du côté...
  • Page 33 15. Remettre en place le dispositif d'étanchéité arrière de la porte du conducteur (1) et l'enfoncer complètement. 16. Aligner les pattes de retenue du panneau de bas de porte du conducteur (1) sur les agrafes de retenue dans le bas de porte et enclencher les pattes de retenue fixant le panneau bas de porte au bas de porte.
  • Page 34 18. Fixer les deux attaches de retenue au panneau de garnissage du montant D (1). 19. Le cas échéant, brancher le connecteur électrique du haut­parleur (2). 20. Remettre en place le panneau de garnissage (4) et enclencher les pattes inférieures (4) dans le panneau de garnissage de custode supérieur.
  • Page 35 27. Poser le bac du plancher de chargement (2) et poser les vis en boucle (1) de l'espace de chargement. 28. Poser les écrous (3). 29. Positionner de nouveau le seuil de porte du hayon (2) dans le véhicule et engager les agrafes de retenue (3) complètement.
  • Page 36 32. Poser le couvercle du placher de chargement (1). Sep 17, 2010 K6861152 Rev. 1...
