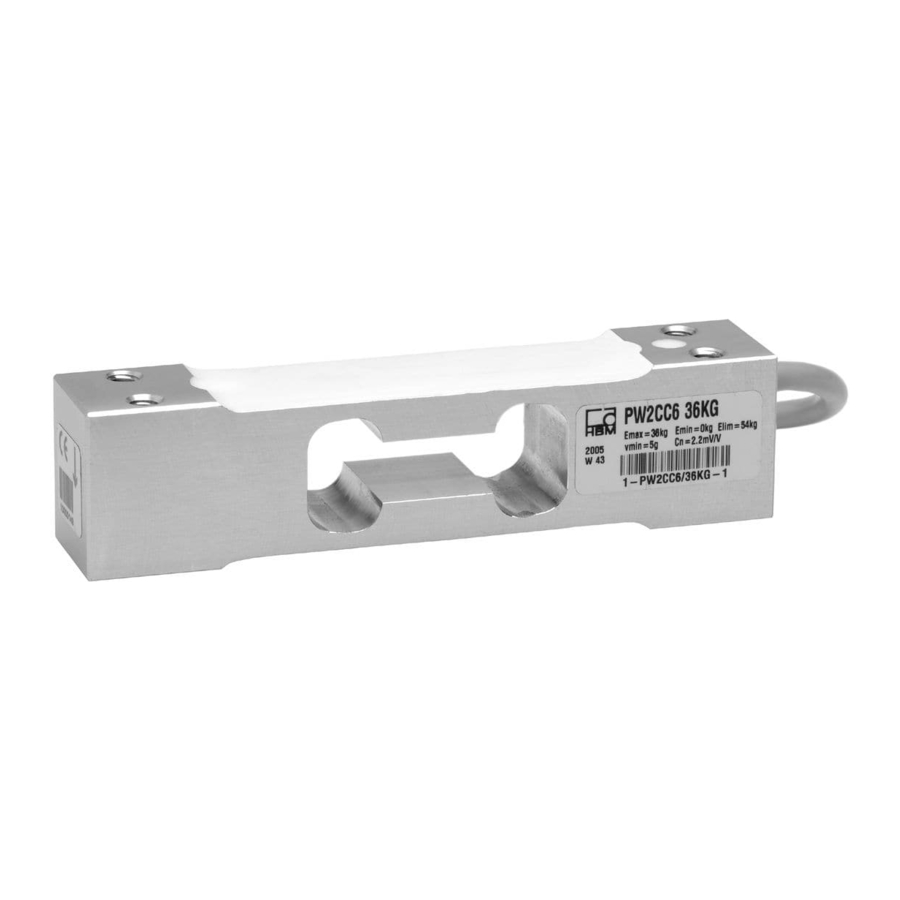

- Page 1 Mounting instructions Montageanleitung Notice de montage Single point load cells Plattformwägezellen Pesons plateforme PW6C... A2424-1.0 en/de/fr...
- Page 2 English ..........Page 3 ...
-
Page 3: Table Of Contents
PW6C... Single point load cells Contents Page Safety instructions ..........Mounting and Load application . -
Page 4: Safety Instructions
PW6C... Single point load cells Safety instructions In cases where a breakage would cause injury to persons or damage to equipment, the user must take appropriate safety measures (such as safety devices to protect against falls, collapses or overloads). For safe and trouble-free operation, load cells must not only be correctly transported, stored, sited and mounted but must also be carefully operated and maintained. - Page 5 Meaning: CE mark The CE mark enables the manufacturer to guarantee that the product complies with the requirements of the relevant EC directives (the declaration of conformity is available at http://www.hbm.com/HBMdoc). Symbol: Meaning: Statutory waste disposal mark In accordance with national and local environmental protection and material recovery and recycling regulations, old devices that can no longer be used must be disposed of separately and not with normal household garbage.
- Page 6 PW6C... Single point load cells Ambient conditions In the context of your application, please note that because of the alloy elements used, the high-strength aluminum alloy only has limited corrosion resistance if it comes into contact with electrolytes or if there are high and low pH values.
-
Page 7: Mounting And Load Application
PW6C... Single point load cells Mounting and Load application The load cells are fixed at the mounting bores. For the recommended screws and tightening torques refer to the table below: Max. capacity Thread Min. property class Tightening torque 3...40 kg 10 N@m *) Recommended value for the stated property class. -
Page 8: Connecting In Four-Wire And Six-Wire Configurations
PW6C... Single point load cells 2.1 Connecting in four-wire and six-wire configurations When load cells calibrated in a six-wire configuration are connected to amplifiers with a four-wire configuration, the sense leads of the load cells must be connected to the corresponding excitation leads. When connecting load cells calibrated in a four-wire configuration to amplifiers in a six-wire configuration, a relevant bridge must be attached in the amplifier input between the sense lead and the excitation lead. -
Page 9: Shortening The Cable
2.4 Parallel connection (option) Only single point load cells with an aligned output (nominal (rated) sensitivity and output resistance) are suitable for parallel connection. Many of HBM’s single point load cell types are available with this option. 2.5 EMC protection Electrical and magnetic fields often induce interference voltages in the measuring circuit. -
Page 10: Specifications
PW6C... Single point load cells Specifications Type PW6C... Accuracy class C3, C3MR Max. number of l. c. intervals (n 3000 Max. capacity (E Minimum LC verification in- terval (v (Accuracy class C3) Temperature effect on zero balance (TK ) (Accuracy % of C class C3) / 10 K... -
Page 11: Specifications (Continuation)
PW6C... Single point load cells Specifications (Continuation) Limit load (E of E at max. eccentricity Lateral load limit (E static of E of E Breaking load (E Nominal (rated) displace- ment at E < 0.5 approx. Weight (G), approx. 0.25 Degree of protection acc. -
Page 12: Dimensions (In Mm; 1 Mm = 0,03937 Inches)
PW6C... Single point load cells Dimensions (in mm; 1 mm = 0,03937 inches) Connection cable Load direction Identification plate 1−PW6CMR/xxKG−1 Plug 130"0.2 106"0.2 350+20 55"5 4xM6 * PW6CC3MR/40 kg: 30 A2424-1.0 en/de/fr... - Page 13 Plattformwägezellen PW6C... Inhalt Seite Sicherheitshinweise ..........Montage und Lasteinleitung .
-
Page 14: Sicherheitshinweise
Plattformwägezellen PW6C... Sicherheitshinweise Wo bei Bruch Menschen und Sachen zu Schaden kommen können, müssen vom Anwender entsprechende Sicherheitsmaßnahmen (z.B. Absturzsicherun- gen, Überlastsicherungen usw.) getroffen werden. Der einwandfreie und si- chere Betrieb von Wägezellen setzt sachgemäßen Transport, fachgerechte Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instand- haltung voraus. - Page 15 Bedeutung: CE-Kennzeichnung Mit der CE-Kennzeichnung garantiert der Hersteller, dass sein Produkt den Anforderungen der relevanten EG-Richtlinien entspricht (die Konformitätser- klärung finden Sie unter http://www.hbm.com/HBMdoc). Symbol: Bedeutung: Gesetzlich vorgeschriebene Kennzeichnung zur Entsorgung Nicht mehr gebrauchsfähige Altgeräte sind gemäß den nationalen und örtli- chen Vorschriften für Umweltschutz und Rohstoffrückgewinnung getrennt von...
- Page 16 Plattformwägezellen PW6C... Umgebungsbedingungen Beachten Sie in Ihrem Anwendungsfeld, dass die verwendete hochfeste Alu- minium-Legierung auf Grund ihrer Legierungselemente bei Kontakt mit Elek- trolyten und bei hohem und niedrigem pH-Wert nur eingeschränkt korrosions- beständig ist. Bei Plattformwägezellen aus nichtrostendem Stahl ist zu beachten, dass Säuren und alle Stoffe die Ionen freisetzen, auch nichtro- stende Stähle und deren Schweißnähte angreifen.
-
Page 17: Montage Und Lasteinleitung
Plattformwägezellen PW6C... Montage und Lasteinleitung Die Wägezellen werden an den Montagebohrungen befestigt, die Last wird am anderen Ende aufgebracht. Die empfohlenen Schrauben und Anzugsmo- mente entnehmen Sie der nachfolgenden Tabelle: Nennlasten Gewinde Min.-Festigkeitsklasse Anzugsmoment 3...40 kg 10 N⋅m Richtwert für die angegebene Festigkeitsklasse. Zur Auslegung von Schrauben beachten Sie bitte ent- sprechende Informationen der Schraubenhersteller Die Lasteinleitung darf nicht auf der Seite des Kabelanschlusses erfolgen, dies führt zu einem Kraftnebenschluss. -
Page 18: Anschluss In Vier- Und Sechsleiter-Technik
Plattformwägezellen PW6C... 2.1 Anschluss in Vier- und Sechsleiter-Technik Wenn Wägezellen, die in Sechsleiter-Technik kalibriert sind, an Verstärker mit Vierleiter-Technik angeschlossen werden, sind die Fühlerleitungen der Wäge- zellen mit den entsprechenden Speiseleitungen zu verbinden. Beim Anschluss von in Vierleiter-Technik kalibrierten Wägezellen an Verstär- ker in Sechsleiter-Technik ist eine entsprechende Brücke im Eingang des Ver- stärkers zwischen Fühler- und Speiseleitung anzubringen. -
Page 19: Kabelkürzung
2.4 Parallelschaltung (Option) Nur Plattform-Wägezellen mit abgeglichenen Ausgang (Nennkennwert und Ausgangswiderstand) sind zur Parallelschaltung geeignet. Viele Plattformwä- gezellen-Typen von HBM sind mit dieser Option lieferbar. 2.5 EMV-Schutz Elektrische und magnetische Felder verursachen oft eine Einkopplung von Störspannungen in den Messkreis. Deshalb: S verwenden Sie nur abgeschirmte kapazitätsarme Messkabel (HBM-Kabel... -
Page 20: Technische Daten
Plattformwägezellen PW6C... Technische Daten PW6C... Genauigkeitsklasse C3, C3MR Anzahl der Teilungswerte (n 3000 Nennlast (E Mindestteilungswert (v (Genauigkeitklasse C3) Temperaturkoeffizient % v. C des Nullsignales (TK / 10 K (Genauigkeitklasse C3) Mindestteilungswert (v (Genauigkeitklasse C3MR) Temperaturkoeffizient % v. C des Nullsignales (TK / 10 K (Genauigkeitklasse C3MR) Max. -
Page 21: Technische Daten (Fortsetzung)
Plattformwägezellen PW6C... Technische Daten (Fortsetzung) % v. Grenzlast (E bei max. Exzentrizität Grenzquerbelastung (E % v. statisch Bruchlast (E Nennmessweg bei E < 0,5 ), ca. Gewicht (G), ca. 0,25 Schutzart nach EN60529 IP67 (IEC529) Material: Messelement Aluminium Abdeckung Silikongummi Kabelmantel PW6C... -
Page 22: Abmessungen In Mm
Plattformwägezellen PW6C... Abmessungen in mm Anschlusskabel Belastungsrichtung Typenschild 1−PW6CMR/xxKG−1 Stecker 130"0,2 350+20 106"0,2 55"5 4xM6 * PW6CC3MR/40 kg: 30 A2424-1.0 en/de/fr... - Page 23 Pesons plateforme PW6C... Sommaire Page Consignes de sécurité ......... . Montage et Application de charge .
-
Page 24: Consignes De Sécurité
Pesons plateforme PW6C... Consignes de sécurité Dans les cas où une rupture serait susceptible de provoquer des dommages corporels et matériels, l’utilisateur se doit de prendre les mesures de sécurité qui s’imposent (p. ex. dispositifs antichute, protections contre les surcharges, etc.). - Page 25 Signification : Marquage CE Par le label CE, le fabricant garantit que son produit satisfait aux conditions des principales directives CE (pour voir la déclaration de conformité visitez http://www.hbm.com/HBMdoc). Symbole : Signification : Marquage d’élimination prescrit par la loi Les appareils usagés devenus inutilisables ne doivent pas être mis au rebut avec les déchets ménagers usuels conformément aux directives nationales et locales...
- Page 26 Pesons plateforme PW6C... Conditions ambiantes Attention, l’alliage d’aluminium très solide utilisé présentera, en raison de ses éléments d’alliage, une résistance à la corrosion limitée s’il entre en contact avec des électrolytes et si la valeur de pH dans le champ d’application est faible ou élevée.
-
Page 27: Montage Et Application De Charge
Pesons plateforme PW6C... Montage et Application de charge Les pesons sont mis en place à force dans les trous de montage, la charge étant appliquée à l’autre extrémité. Les boulons de fixation ainsi que les couples de serrage afférents sont indiqués par le tableau ci-dessous. Pesons Classe de résistance min. -
Page 28: Raccordement En Technique À Quatre Et Six Fils
Pesons plateforme PW6C... 2.1 Raccordement en technique à quatre et six fils Si les pesons sont calibrés en technique à six fils, mais raccordés à un amplificateur à quatre fils, il est alors nécessaire de relier les fils de contre-réaction des pesons aux fils d’alimentation correspondants. En cas de raccordement de pesons calibrés en technique à... -
Page 29: Raccourcissement De Câble
Seuls les pesons plateformes avec sortie ajustée (sensibilité nominale et résistance de sortie) sont adaptés pour un branchement en parallèle. De nombreux pesons plateformes de HBM sont disponibles avec cette option. 2.5 Protection CEM Les champs électriques et magnétiques provoquent souvent le couplage de tensions parasites dans le circuit de mesure. -
Page 30: Caractéristiques Techniques
Pesons plateforme PW6C... Caractéristiques techniques Type PW6C... Classe de précision C3, C3MR Nbre d’échelons de vérification (n 3000 Portée maximale (E Val. min. d’un échelon (v (Classe de précision C3) % de Coefficient de temp. du signal zéro (TK (Classe de précision C3) / 10 K Val. -
Page 31: Caractéristiques Techniques (Continuation)
Pesons plateforme PW6C... Caractéristiques techniques (Continuation) % de Charge limite (E à excentricité maxi Force transverse limite % de ), statique Charge de rupture (E Déplacement nominal à < 0,5 ), env. Poids (G), env. 0,25 Degré de protection selon IP67 EN 60 529 (IEC529) Matériau :... -
Page 32: Dimensions (En Mm)
Pesons plateforme PW6C... Dimensions (en mm) Câble de liaison Dénomination de type Sens de la charge 1−PW6CMR/xxKG−1 Connecteur mâle 130"0,2 350+20 106"0,2 55"5 4xM6 * PW6CC3MR/40 kg: 30 A2424-1.0 en/de/fr... - Page 33 Pesons plateforme PW6C... A2424-1.0 en/de/fr...
- Page 34 Pesons plateforme PW6C... A2424-1.0 en/de/fr...
- Page 35 Pesons plateforme PW6C... A2424-1.0 en/de/fr...
- Page 36 Hottinger Baldwin Messtechnik GmbH 7-2001.2424 Postfach 10 01 51, D-64201 Darmstadt Im Tiefen See 45, D-64293 Darmstadt Tel.: +49 6151 803-0 Fax: +49 6151 8039100 Email: support@hbm.com Internet: www.hbm.com A2424-1.0 en/de/fr...
