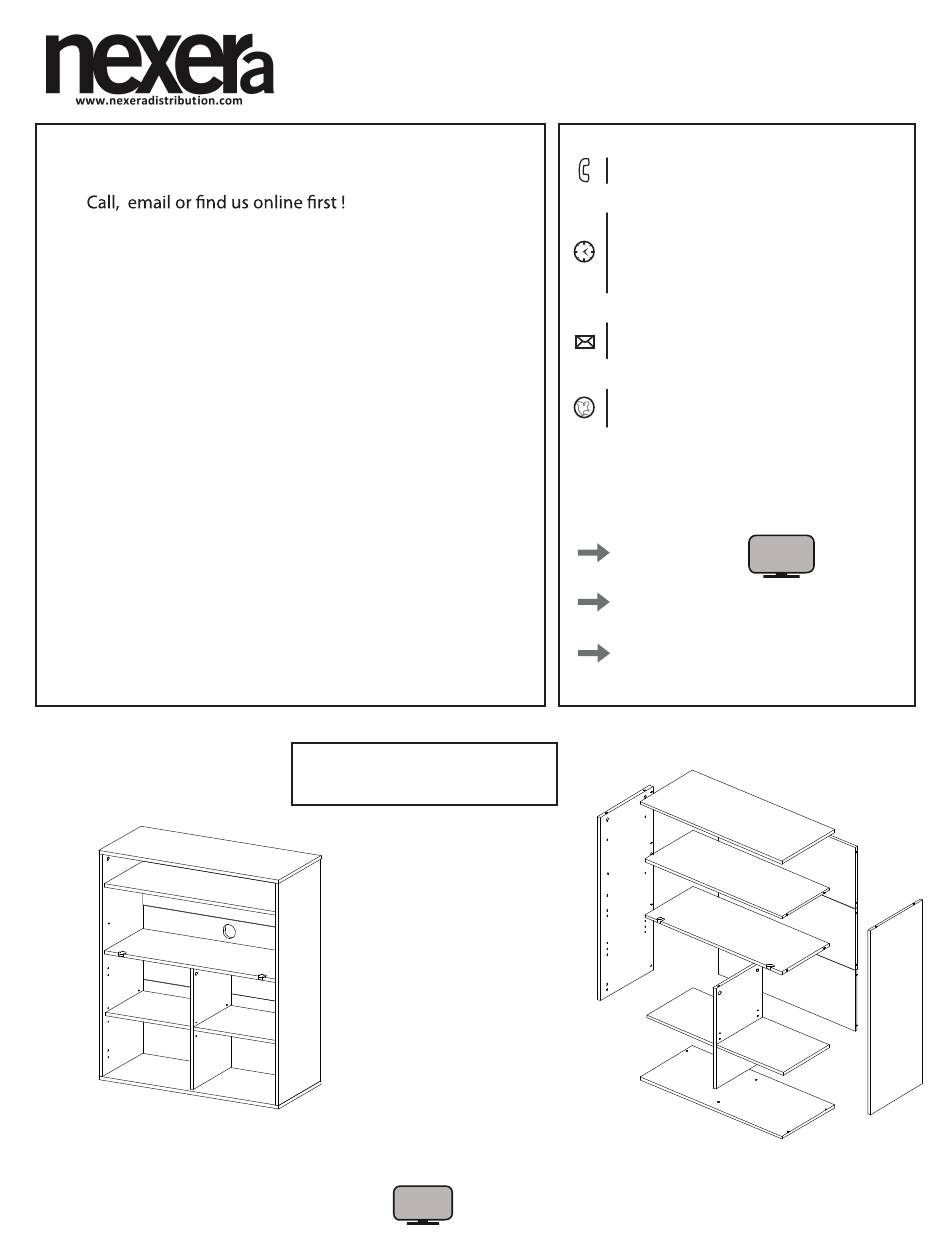

We're here to help - Do not return this product !
.
.
If you need help with assembly
.
If you received a damaged or defective part
If you are missing hardware
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d'abord !
.
.
Si vous avez besoin d'aide avec l'assemblage
.
Si vous avez une pièce manquante ou endommagée
S'il vous manque de la quincaillerie
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
3360162
product number
numéro de produit
75lb
Weight capacity per shelf : 25lb
Capacité par tablette : 25lb
Lot #
BOX # 1
BOITE # 1
IMPORTANT
Legs KA1 and KB1- Braces G
and M - Doors PA, PB and PH
are included in the second box
Les pattes KA1 et KB1 - Les renforts
G et M - Les portes PA, PB et PH
sont incluses dans la deuxième boite
How-to videos
VIDEO
Vidéos d'aide
Assembly instructions
Instructions d'assemblage
CANADA / USA
Monday to Friday
7:30 AM - 4 PM - Eastern Time
Lundi au vendredi
7:30h à 16h - Heure normale de l'Est
Email / Courriel
service@nexeradistribution.com
Webpage / Page web
www.nexeradistribution.com
Ressources disponibles en ligne
How-to videos
Vidéos d'aide
FAQ's
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
A1
nexeradistribution.com
1 877 629-9022
Online resources
VIDEO
C
J
H1
N
E1
J
F
R
R
D
B1
65-3360162_R1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for NEXERa 3360162
Summary of Contents for NEXERa 3360162
- Page 1 Nous vous enverrons les pièces de rechange dans un délai de 3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées Order replacement parts via FedEx Ground ou par la poste. Commande de pièces de remplacement 3360162 product number numéro de produit Lot # BOX # 1...
- Page 2 Read these assembly instructions carefully before beginning. Verify that you have in hands all the wood parts and hardware. Keep this document for future reference. Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les composantes de bois et de quincaillerie sont présentes. Conservez ce document. Two people are required to assemble and move this unit.
-
Page 3: Hardware List
Hardware List Liste de quincaillerie # 0111 # 0203 # 2198 # 2200 # 0101 # 0105 10 x # 0207 # 0405 # 0547 # 1110 # 2155 # 2154 # 0205 # 2300 # 1106 # 0601 # 1505 # HH510 Part B Partie B... - Page 4 Insert the 38 cam locks # 0203 into the panels A1, B1, E1, F, G, H1, J, M and N Insérez les 38 excentriques # 0203 dans les panneaux A1, B1, E1, F, G, H1, J, M et N Pressez fermement dans la cavité # 0203 VIDEO Add a protection under...
- Page 5 Use the 2 screws # 0101 to fasten the magnet # 1505 to the panel H1 # 1505 # 0101 First, use 8 screws # 0105 to fasten the 2 mounting plates included in the push-to-open device kits # 2152, to the panel E1. The small tab located on the rear of the plate must be aligned towards the back of the panel.
- Page 6 front edge of the hinges with the front edge of the panel E1 Utilisez 6 vis # 0105 pour installer les 2 charnières à rabat # 2223 (partie B) sur le panneau E1. Alignez la partie avant des charnières avec le chant avant du panneau E1 Insérez la charnière en premier Part B...
- Page 7 Fasten the 2 panels J and the panel N to the panel A1. Then, tighten the 6 cam locks # 0203 located on the panels J and the panel N Assemblez les 2 panneaux J et le panneau N avec le panneau A1. Serrez ensuite les 6 excentriques # 0203 se trouvant sur les panneaux J et le panneau N Reference holes here Perçages de référence ici...
- Page 8 Fasten the panel B1 to the assembled unit. Then, tighten the 4 cam locks # 0203 located on the panels E1 et H1. You will later stand the unit and tighten the 6 cam locks located on the back face of the panels J and N (step 12) Assemblez le panneau B1 avec l’unité.
- Page 9 Fasten the panel C to the assembled unit. Then, tighten the 4 cam locks # 0203 located on panels A1 and B1. Finalize the step by adding the 10 caps # 0547 to the cam locks # 0203 located on the panels A1, B1, F and H1 Assemblez le panneau C avec l’unité...
- Page 10 nexeradistribution.com 2019...
- Page 11 Assembly instructions Instructions d’assemblage We’re here to help - Do not return this product ! 1 877 629-9022 CANADA / USA Monday to Friday If you need help with assembly 7:30 AM - 4 PM - Eastern Time Lundi au vendredi If you received a damaged or defective part 7:30h à...
- Page 12 Read these assembly instructions carefully before beginning. Verify that you have in hands all the wood parts and hardware. Keep this document for future reference. Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les composantes de bois et de quincaillerie sont présentes. Conservez ce document. Two people are required to assemble and move this unit.
-
Page 13: Parts List
Parts List Liste des pièces # 6016-0389 # 6262-0067 # 6016-388 # 6032-0011 # 2362-0831 # 2362-0832 Hole here Perçage ici # 6032-0012 Insert the 16 wood dowels # 0207 into the panels G, M and the legs KA1 and KB1 Insérez les 16 goujons de bois # 0207 dans les panneaux G, M et les pattes KA1 et KB1 # 0207... - Page 14 Install the 8 screw bolts # 0205 into the 4 legs KA1 and KB1 Installez les 8 boulons vissables # 0205 dans 4 pattes KA1 et KB1 Reference hole here perçage de référence ici # 0205 Reference hole here perçage de référence ici Fasten the 2 panels G to the legs KA1 and KB1.
- Page 15 First insert 4 push bolts # 2200 into the panel D as shown. Then, fasten the assembled base to the panel D and tighten the 4 cam locks # 0203 located on both panels G. Add the 4 felt pads # 1106 to the bottom of the 4 legs KA1 and KB1 Premièrement, insérez 4 boulons # 2200 dans le panneau D tel que montré.
- Page 16 the front edge of the hinges with the front edge of the panel PH. Then use 1 screw # 0105 to fasten the magnet plate # 0601 to the panel PH Utilisez 6 vis # 0105 pour installer les 2 charnières à rabat # 2223 (partie A) sur le panneau PH. Alignez la partie avant des charnières avec le chant avant du panneau PH.
- Page 17 Fasten the doors PA and PB to the panels A1 and B1. Then, adjust the doors as shown Installez les portes PA et PB sur les panneaux A1 et B1. Ajustez ensuite les portes tel que montré A1 / B1 Turn to adjust Tournez pour ajuster # 2152...
- Page 18 Use a screwdriver with a straight blade to fasten the panel PH to the panel E. First, insert the main screw located on part B of both hinges. Loosen slightly these 2 main screws to adjust the door from left to right. The small screw located on part A of the hinge can be turned to adjust the height of the door Utilisez un tournevis à...
- Page 19 Use the 4 screws # 2155 to fasten the 2 retaining cables # 2154 to the panels A1, B1 and PH. Do not overtighten the screws Utilisez les 4 vis # 2155 pour installer les 2 câbles de retenue # 2154 sur les panneaux A1, B1 et PH.
- Page 20 Use the Allen key # 2300 and 2 screws # 0111 to fasten the panels J to the unit. Then, tighten the 6 cam locks # 0203 located on the left side of the panels J and N. Finalize the step by using the safety device # HH510 to secure your unit to the wall Utilisez la clé...
- Page 21 nexeradistribution.com 2019...
