314303
product number
numéro de produit
Lot #
Weigth capacity : 25 lb
per drawer or shelf
Capacité par tiroir
ou tablette : 25 lb
How-to videos
VIDEO
Vidéos d'aide
Assembly instructions
Instructions d'assemblage
CANADA / USA
Monday to Friday
7 AM - 3 PM - Eastern Time
Lundi au vendredi
7h à 15h - Heure normale de l'Est
Email / Courriel
service@nexeradistribution.com
Webpage / Page web
www.nexeradistribution.com
Ressources disponibles en ligne
How-to videos
Vidéos d'aide
FAQ's
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
nexeradistribution.com
1 877 629-9022
Online resources
VIDEO
C
G
A
G
B
D
X
P
H
F
65-3143xx_R1
Advertisement
Related Manuals for NEXERa 314303
Summary of Contents for NEXERa 314303

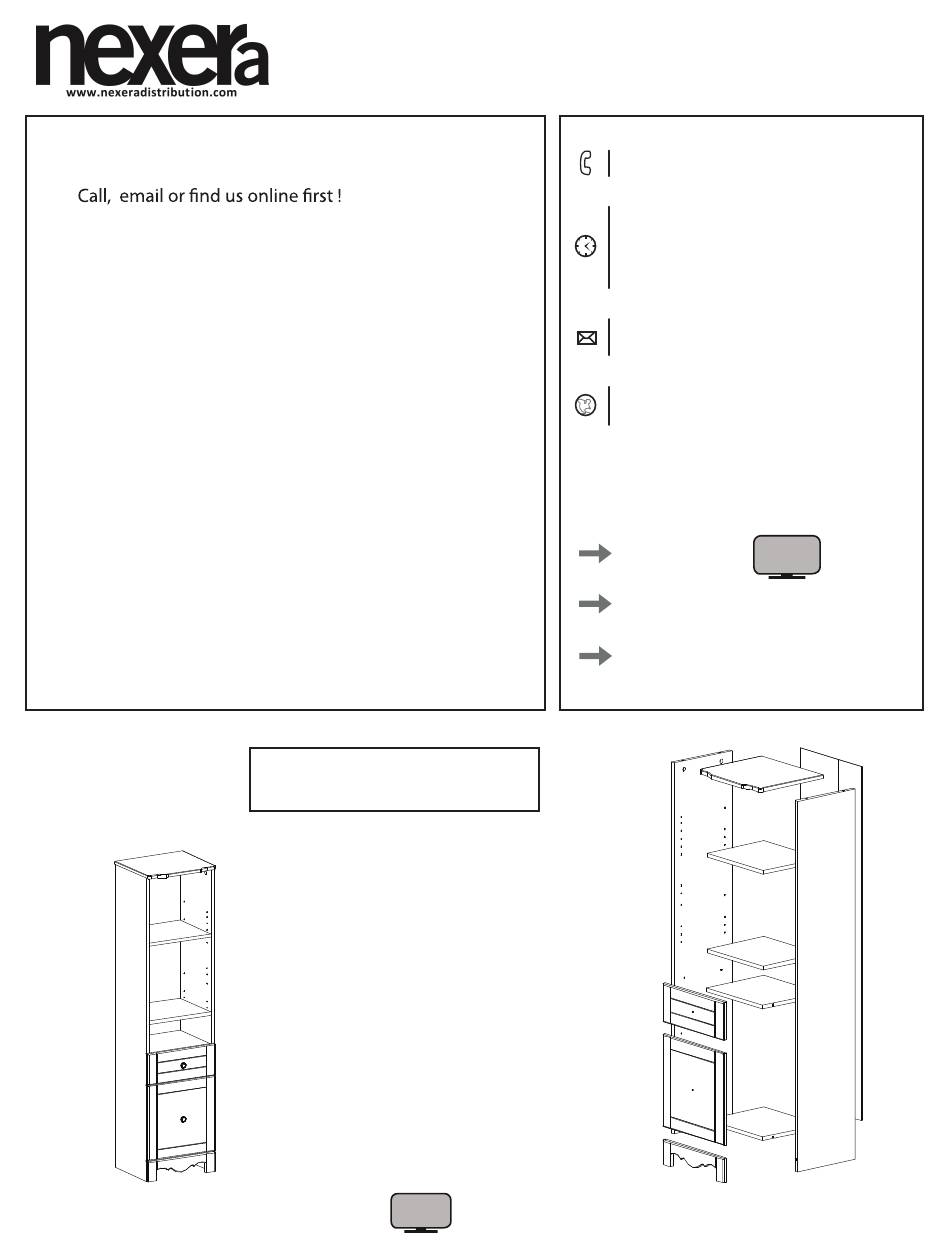

- Page 1 Nous vous enverrons les pièces de rechange dans un délai de 3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées Order replacement parts via FedEx Ground ou par la poste. Commande de pièces de remplacement 314303 product number numéro de produit Lot # Weigth capacity : 25 lb per drawer or shelf Capacité...
- Page 2 Read these assembly instructions carefully before beginning. Verify that you have in hands all the wood parts and hardware. Keep this document for future reference. Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les composantes de bois et de quincaillerie sont présentes. Conservez ce document. Two people are required to assemble and move this unit.
-
Page 3: Hardware List
Hardware List Liste de quincaillerie # 0111 # 0203 # 0110 # 0205 # 0105 # 2134 # 0207 # 0401 # 0126 # HH510 # 0201 # 0509 # 1110 # 1119 # 0527 For drawers Pour tiroirs # 0204 set of 4 ensemble de 4 # 0916... - Page 4 Using 4 screws # 0110, fasten the 2 drawer slides # 0916 (CL and CR) to the panels A and B Utilisez 4 vis # 0110 pour installer les 2 coulisses # 0916 (CL et CR) sur les panneaux A et B # 0916 # 0110 Cette vis en premier...
- Page 5 Install 14 screw bolts # 0205 into the panels A, B, C and F. Finalize this step by fastening the safety device # HH510 to the panel C Installez 14 boulons vissables # 0205 dans les panneaux A, B, C et F. Terminez l’étape en installant l’attache de sécurité...
- Page 6 Fasten the panel F to the panels A and B. Then, tighten the 2 cam locks # 0203 located on the panels A and B Assemblez le panneau F avec les panneaux A et B. Serrez ensuite les 2 excentriques # 0203 se trouvant sur les panneaux A et B IMPORTANT Turn clockwise 2/3 of a turn...
- Page 7 Use a hammer to fasten the 4 tack glides # 1119 to the bottom edge of panels A and B Utilisez un marteau pour installer les 4 patins cloutés sur le chant inférieur des panneaux A et B # 1119 Use a hammer and the bags of nails # 0201 to fasten the cardboard back panel to the unit.
- Page 8 Fasten 2 hinges # 0401 to the door P. Then, use 1 screw # 0126 to fasten 1 handle # 2134 to the door Installez 2 charnières # 0401 sur la porte P. Utilisez ensuite 1 vis # 0126 pour installez 1 poignée # 2134 sur la porte # 0401 # 0126...
- Page 9 Fasten the door P to the panel A or B. The door ca be installed on the left or right side. Finalize the step by adjusting the door Installez la porte P sur le panneau A ou B. La porte peut être montée du côté gauche ou droit. Terminez l’étape en ajustant la porte # 0527 Depth...
- Page 10 Fasten the door P to the panel A or B. The door ca be installed on the left or right side. Finalize the step by adjusting the door Installez la porte P sur le panneau A ou B. La porte peut être montée du côté gauche ou droit. Terminez l’étape en ajustant la porte # 0527 Depth...
- Page 11 Install 2 small cam locks # 0204 into the panels V and W. Install 2 screw bolts # 0205 into the panel X. Insert 4 wood dowels # 0207 into panels V, W and Y Installez 2 mini excentriques # 0204 dans les panneaux V et W. Installez 2 boulons vissables # 0205 dans le panneau X.
- Page 12 Insert the drawer bottom into the grooves located on panels V and W VIDEO Insérez le fond de tiroir dans les 2 rainures des panneaux V et W Drawer bottom must enter into drawer bottom fond de tiroir the groove located on panel X Le fond de tiroir doit entrer dans la rainure se trouvant sur la façade X Fasten the panel Y to both panels V and W.
- Page 13 Use 1 screw # 0126 to fasten the handle # 2134 to the drawer front X Utilisez 1 vis # 0126 pour installer la poignée # 2134 sur la façade X # 0126 # 0126 # 2134 # 2134 VIDEO Insérez le tiroir dans l’unité...
- Page 14 Use the safety device # HH510 to secure your unit to the wall Utilisez l’attache de sécurité # HH510 pour attacher votre meuble au mur Attach to the Attachez au mur wall with proper en utilisant une anchor device (not included) (non incluse) Safety Sécurité...
-
Page 15: Limited 1-Year Warranty
Limited 1 Year Warranty i g i l a i “Defects” as used in this warranty is defined as any imperfections that may impair the use of the furniture or product for which it was intended to. This warranty is expressly limited to the replacement of defective furniture parts and/or components, subject to availability of stock.
