MyPool | pH · ORP

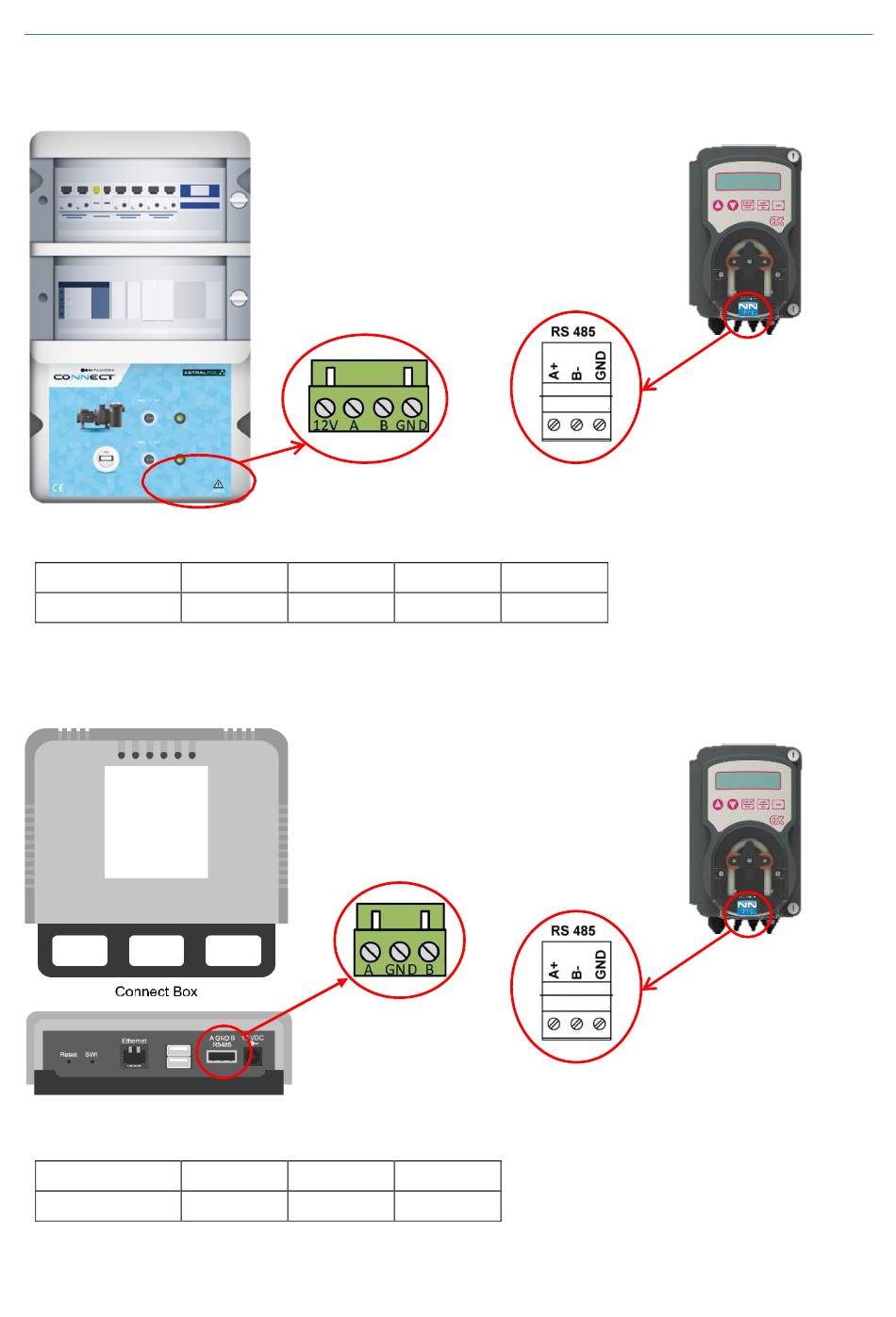

11. CONEXÃO A FLUIDRA CONNECT:
Opção 1: Conexão ao gabinete de controle Connect & Go
Conexão:
Connect & Go 12V
MyPool DOS Não usado
Cabo modbus de uso geral de 3 fios (não incluído)
Opção 2: Conexão à Connect Box
Conexão:
Connect & Go A
MyPool DOS A+
Cabo modbus de uso geral de 3 fios (não incluído)
0000138876
A B
A+ B-
B GND
B- GND
rev. 1.3
GND
GND
PT
MyPool
MyPool
11
