3. RACCORDEMENTS ELECTRIQUES

Brancher l'alimentation électrique sur le secteur et le câble pré-câblé de servocommande au contact auxiliaire
du boîtier de filtre (230 Vca).
1

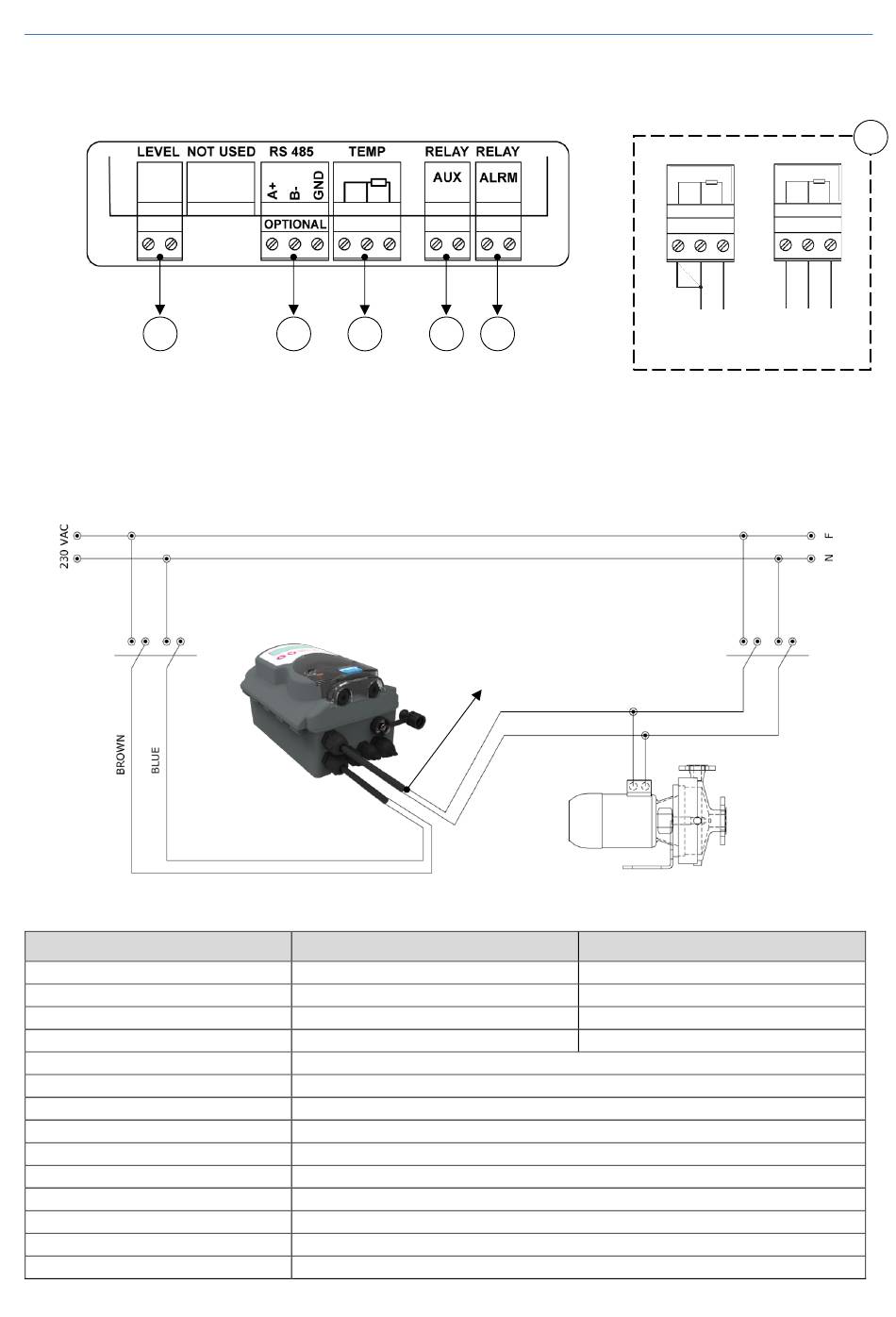

Schéma de câblage :
1. Entrée sonde de niveau (réservoir de produit)
2. Port série RS485 (connexion à l'automatisation de piscine Fluidra Connect, en option)
3. Entrée sonde de température (sonde PT100 non incluse)
4. Sortie Relais pompe à distance (contact sec, relais 250 Vca 10 A)
5. Sortie Relais alarme à distance (contact sec, relais 250 Vca 10 A)

4. SPECIFICATIONS TECHNIQUES

Spécifications
Plage de mesure
Plage de point de consigne
Précision
Précision de l'appareil
Alimentation électrique
Classe d'isolation
Consommation
Débit pompe
Contre-pression max.
Étalonnage de sonde
État de la pompe
Tuyau péristaltique
(ID x OD mm)
Dimensions
(H x W x D mm)
Poids
0000138876
2 3 4
MyPool pH
0,0 ÷ 14,0 pH
6,8 ÷ 7,8 pH
± 0,04 pH
0,1 pH
Rév. 1.3
5
Pompe de recirculation 230V
230 VCA 50/60 Hz
II
10 W
1,6 l/h
1,5 bar
Automatique – Référence
Dosage proportionnel
Norprène 4,8 x 8 mm
185 x 124 x 110 mm
1,0 kg
FR
2 fils 3 fils
MyPool ORP
-99 ÷ 999 mV
300 ÷ 900 mV
± 2 mV
1 mV
3
3
