MyPool | pH · ORP

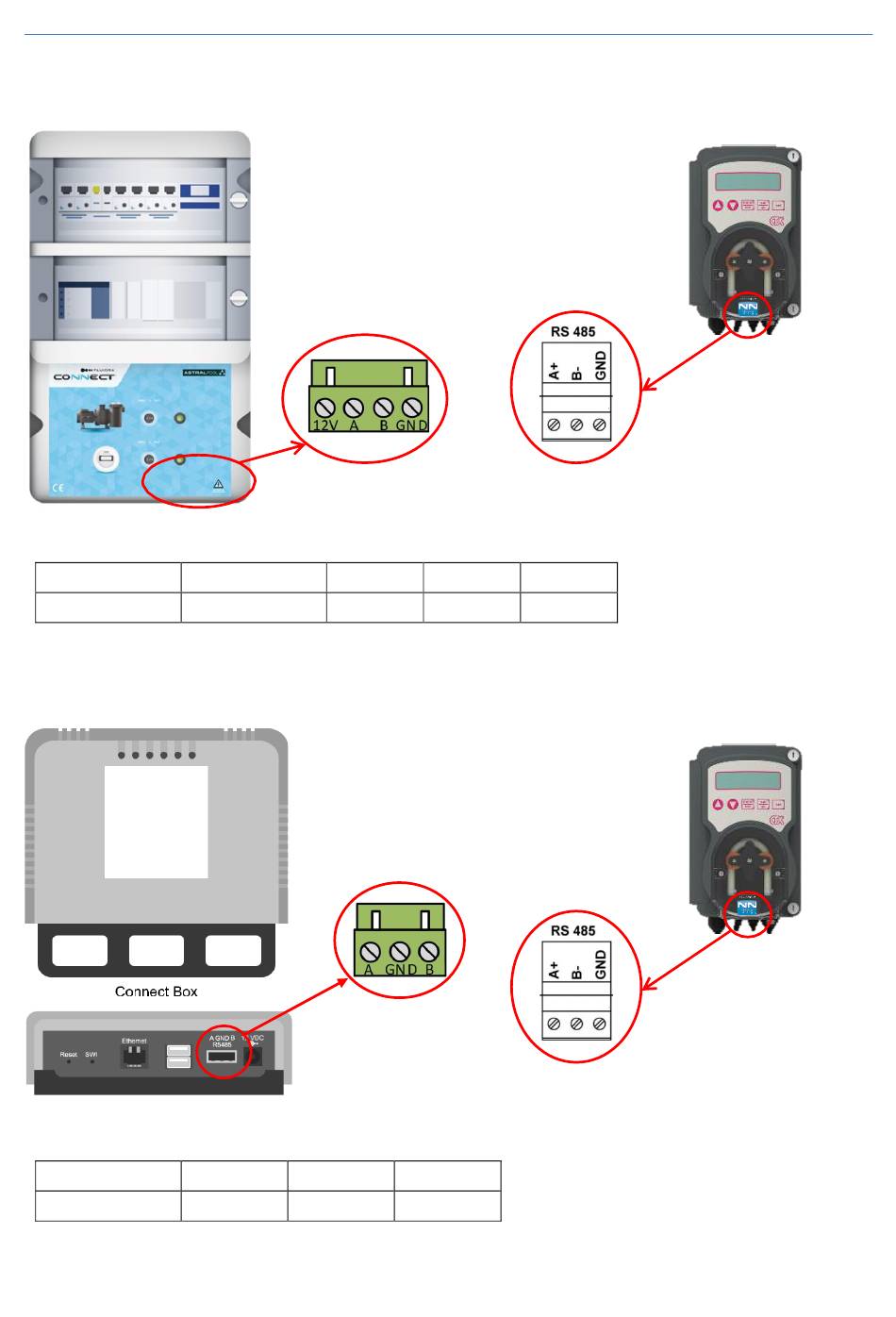

11. VERBINDUNG ZU FLUIDRA CONNECT:
Option 1: Anschluss an den Connnect & Go Schaltschrank
Verbindungen:
Connect & Go 12V
MyPool DOS Nicht verwendet
3-adriges Allzweck-Modbus-Kabel (nicht im Lieferumfang enthalten)
Option 2: Verbindung zu Connect Box
Verbindungen:
Connect & Go A
MyPool DOS A+
3-adriges Allzweck-Modbus-Kabel (nicht im Lieferumfang enthalten)
0000138876
A B
A+ B-
B GND
B- GND
Rev. 1.3
GND
GND
DE
MyPool
MyPool
11
