3. COLLEGAMENTI ELETTRICI

Collegare il cavo di alimentazione alla rete di alimentazione elettrica e il cavo pre-cablato del servocomando al
contatto ausiliario della scatola dei filtri (230 Vca).
1

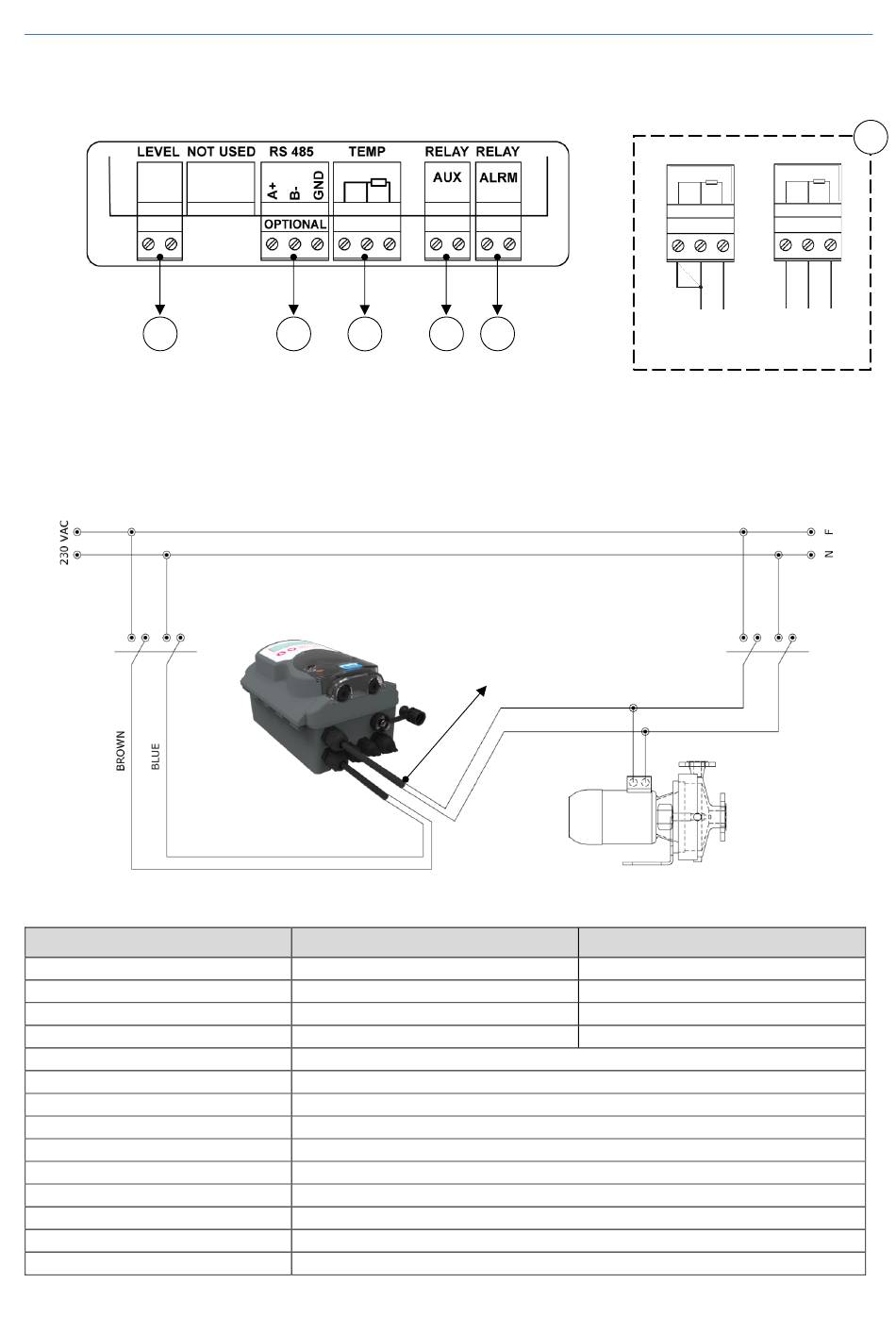

Schema di cablaggio:
1. Ingresso sonda di livello (serbatoio prodotto)
2. Porta seriale RS485 (collegamento all'automazione del pool Fluidra Connect, opzionale)
3. Ingresso sonda di temperatura (sensore PT100 non incluso)
4. Uscita relè pompa ausiliaria (contatto pulito, relè da 250 Vca 10 A)
5. Uscita allarme relè remoto (contatto pulito, relè da 250 Vca 10 A)

4. SPECIFICHE ELETTRICHE

Specifiche
Intervallo misura
Intervallo setpoint
Precisione
Precisione del dispositivo
Alimentazione
Classe di isolamento
Consumo
Portata della pompa
Contropressione max.
Calibrazione della sonda
Stato pompa
Tubo peristaltico
(DI x DE mm)
Dimensioni
(H x W x D mm)
Peso
0000138876
2 3 4
MyPool pH
0,0 ÷ 14,0 pH
6,8 - 7,8 pH
± 0,04 pH
0,1 pH
rev. 1.3
5
Pompa di ricircolo 230 V
230 Vca 50/60 Hz
II
10 W
1,6 l/h
1,5 bar
Automatica – Riferimento
Dosaggio proporzionale
Norprene 4,8 x 8 mm
185 x 124 x 110 mm
1,0 kg
IT
2 fili 3 fili
MyPool ORP
-99 ÷ 999 mV
300 - 900 mV
± 2 mV
1 mV
3
3
