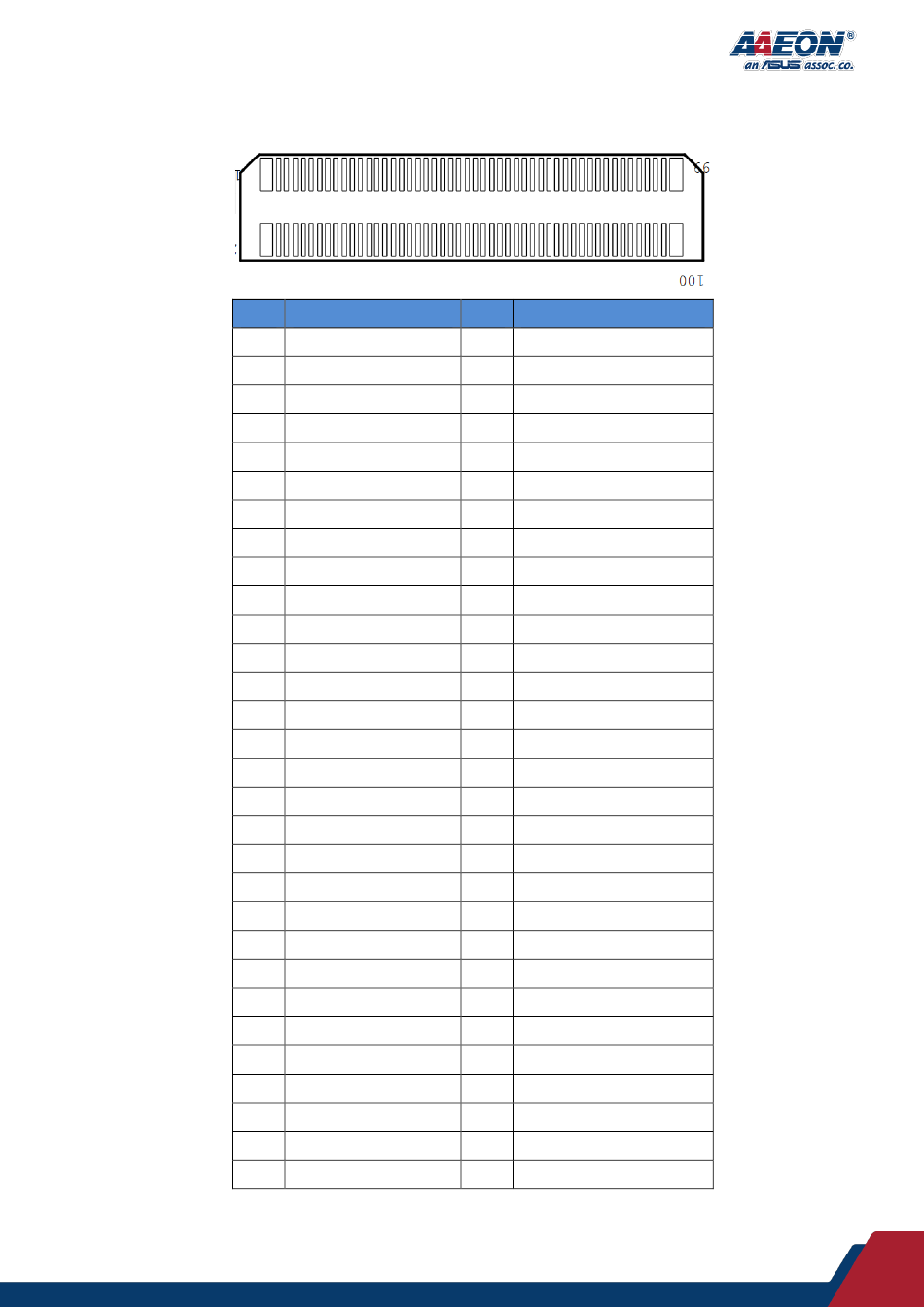

CN4: DOCKING II
Pin Signal Description
1 +12V
3 +12V
5 +12V
7 +12V
9 NC
11 NC
13 NC
15 NC
17 GND
19 NC
21 NC
23 GND
25 NC
27 NC
29 GND
31 PCIE_REFCLK0_P
33 PCIE_REFCLK0_N
35 GND
37 PCIE_RXP0
39 PCIE_RXN0
41 GND
43 PCIE_TXP0
45 PCIE_TXN0
47 GND
49 PCIE_REFCLK2_P
51 PCIE_REFCLK2_N
53 GND
55 PCIE_TXP2
57 PCIE_TXN2
59 GND
Pin Signal Description
2 +12V
4 +12V
6 +12V
8 +12V
10 NC
12 GND
14 NC
16 NC
18 GND
20 NC
22 NC
24 GND
26 NC
28 NC
30 GND
32 PCIE_REFCLK1_P
34 PCIE_REFCLK1_N
36 GND
38 PCIE_RXP1
40 PCIE_RXN1
42 GND
44 PCIE_TXP1
46 PCIE_TXN1
48 GND
50 PCIE_P3_USB3_P4_TXP
52 PCIE_P3_USB3_P4_TXN
54 GND
56 PCIE_P3_USB3_P4_RXP
58 PCIE_P3_USB3_P4_RXN
60 GND
