Guide d'installation Appareil d'éclairage
Plateforme MUSEUM / Downlight réglable
MMP-080A/10B/Z1/2

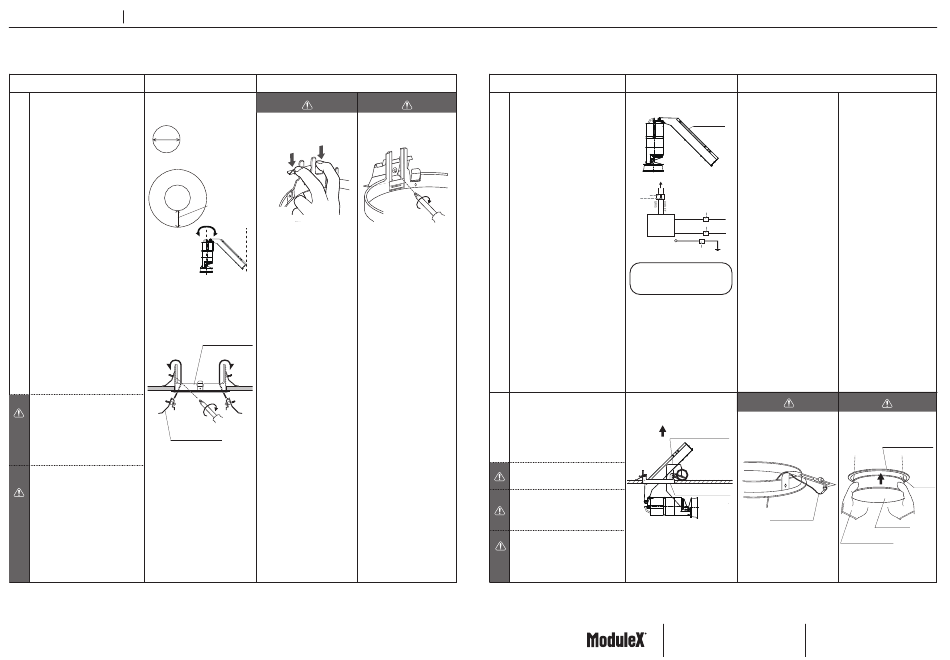

Détails de l'installation Schéma d'installation
Installer l'équipement de montage
pour la découpe de plafond
1
Découpe de plafond
1 Couper avec précision une ouverture 3-15/64"
et installer le cadre de montage. Φ3-15/64"(82mm)
Laisse un espace pour tourner
le luminaire
φ82mm
φ3-15/64"
500mm
19 "
11/16
2 Faire glisser les armatures
métalliques depuis le côté supérieur
3
Utiliser un tournevis et serrer les
armatures métalliques
À l'étape 2, fixer l'armature
métallique fermement avec vos doigts.
a
Le cas échéant, les appareils
pourraient chuter
Armature métallique
S'assurer que les armatures métalliques
sont serrées fermement avec un tournevis.
b
(couple 1,0-2,0 Nm)Si elles sont serrées
de façon trop lâche, l'appareil risque de tomber
Avertissement
a
Space to rotate
the lighting fixture
Bien pousser
Cadre de montage
2
Plafond
3
Détails de l'installation
Connexion des câbles
b
1 Fournir un service électrique conforme
au code d'électricité national ou bien à votre
code électrique local à partir de la boîte de jonction
correspondant à la boîte de câblage (localisée
sur le cadre d'encastrement).
L'isolation des fils d'alimentation doit
être adaptée pour au moins 75 °C.
2 Retirer le couvercle de la boîte de
câblage de l'appareil.
Retirer l'entrée défonçable ronde (ou les
entrées) correspondante(s) et brancher
le tube à la boîte de câblage avec le (ou les)
connecteur(s) approprié(s) (non fournis).
3 Connecter les fils d'alimentation aux fils dans
la boîte de câblage de l'appareil avec des
Standard pour torque
serre-fils de taille appropriée (non fournis).
de vis 1,0-2,0 Nm
S'assurer de couvrir tous les conducteurs nus
transportant du courant.Connecter le blanc avec
le blanc, le noir avec le noir et le vert ou le fil de
cuivre nu (provenant du service électrique) au
fil de cuivre nu (dans la boîte de câblage)
Pour variation 0-10 V
Faire les deux connexions aux fils violet
et gris et les placer de nouveau dans
le petit compartiment.
S'assurer que les connexions des
câbles d'alimentation restent séparées
et se trouvent dans le plus grand
compartiment de la boîte de jonction.
4 Replacer les fils et les connexions
dans la boîte de câblage et remettre
le couvercle.
Installation au plafond
1 Installer le fil de sécurité au cadre
de montage
Installer l'appareil au cadre de
2
montage.
S'assurer de fixer solidement le fil
h
de sécurité au cadre de montage.
Utiliser un chiffon doux pour nettoyer
i et entretenir le côté intérieur du corps.
S'assurer que l'appareil ne touche
aucun objet au plafond.
Schéma d'installation
S'assurer qu'aucun fil nu n'est
2
couvercle de
exposé en dehors des connecteurs.
la boîte
3
JUSQU'À VARIATEUR 0-10 V
*Serre-fils par d'autres.
LIMITÉ 0-10 V
VERT OU NU
FILS DE
COMMANDE
SERRE-FIL*
NOIR NOIR
DRIVER SERRE-FIL*
BLANC BLANC
VERT OU NU
VERT OU NU
SERRE-FIL*
Préparer un fil avec une marge
faire pivoter le luminaire
h
Fil de sécurité
1
Plafond
2
Cadre de montage
Fil de sécurité
Tokyo
R
1-20-6 BF1 Ebisuminami,Shibuya-ku,
Tokyo,152-0022,Japan
Tel:81-3-5768-3681
Pour installer la sécurité ModuleX
Avertissement
i
Cadre de montage
Appareil
Intérieur
Gants propres
