Summary of Contents for Balluff IO-Link BAE SA-CS-027-YI-BP00,3 GS04

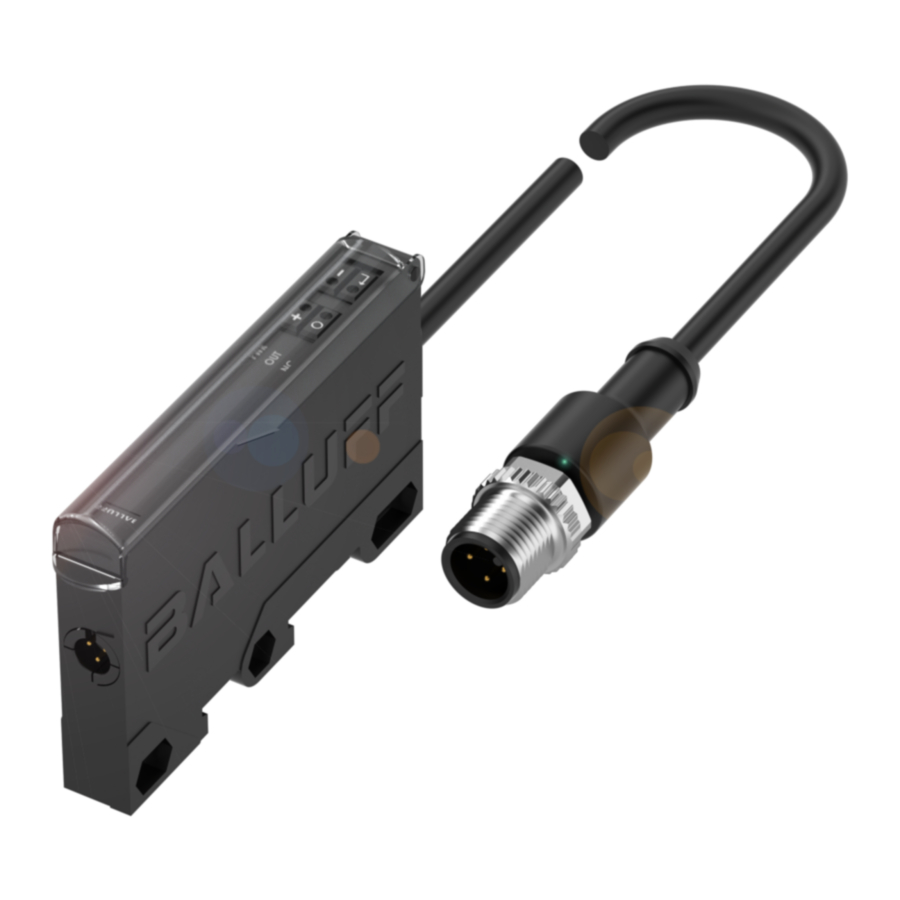

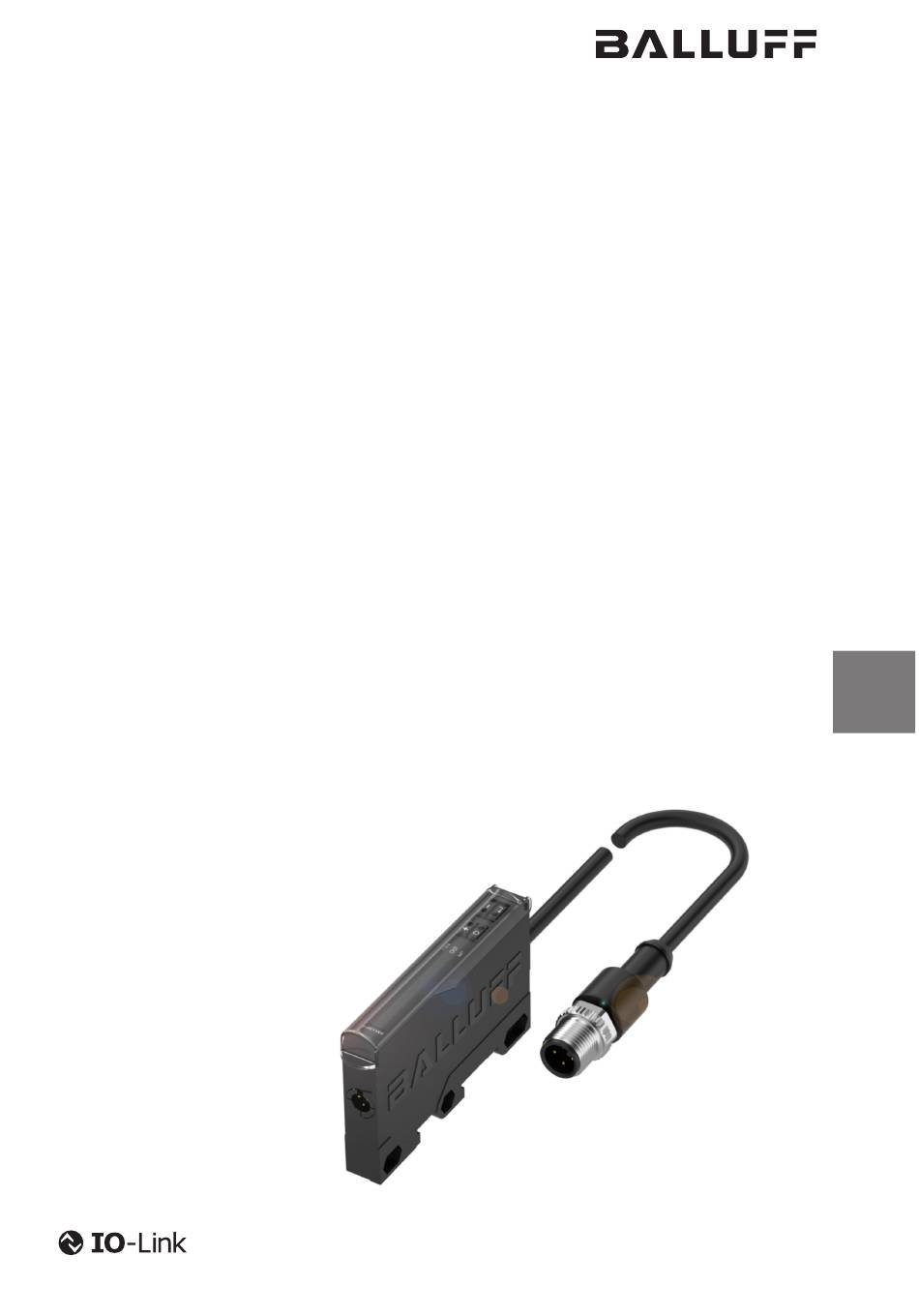

- Page 1 BAE SA-CS-027-YI-BP00,3 GS04 Betriebsanleitung deutsch User’s guide english...
- Page 2 www.balluff.com...
- Page 3 BAE SA-CS-027-YI-BP00,3 GS04 Betriebsanleitung deutsch...
- Page 4 www.balluff.com...
-
Page 5: Table Of Contents
7.6.1 Schaltendstufentyp einstellen 7.6.2 Externe Trigger einstellen 7.6.3 Einschaltverzögerung einstellen 7.6.4 Ausschaltverzögerung einstellen Display-Einstellungen 7.7.1 Anzeige Software/Hardware-Version 7.7.2 Einstellung Leuchtkraft 7.7.3 Textdrehung Display (0/180°) 7.7.4 Anzeige Bedämpfungsgrad im Run-Modus Menü beenden Einstellungen auf Werkseinstellung zurücksetzen 7.10 Fehler und Warnungen www.balluff.com deutsch... - Page 6 BAE SA-CS-027-YI-BP00,3 GS04 Sensorverstärker IO-Link Schnittstelle Features Prozessdaten Parameter System-Kommandos Events Reparatur und Entsorgung Reparatur Entsorgung Technische Daten 10.1 Umgebungsbedingungen 10.2 Elektrische Merkmale 10.3 Elektrischer Anschluss 10.4 Ausgang/Schnittstelle 10.5 Zulassungen und Kennzeichnungen Zubehör Anhang 12.1 Menüstruktur deutsch...
-
Page 7: Zu Dieser Anleitung
Tod oder zu schweren Verletzungen führt. beitung und Übersetzung, bleiben vorbehalten. Verwendete Fachbegriffe und Abkürzungen Mitgeltende Dokumente Weitere Informationen zu diesem Produkt finden Sie unter IODD IO Device Description www.balluff.com auf der Produktseite z. B. in folgenden Standard IO-Mode Dokumenten: – Datenblatt –... -
Page 8: Sicherheitshinweise
Einsatz im Industriebereich vorgese- hen. Die einwandfreie Funktion gemäß den Angaben in den technischen Daten wird nur mit geeignetem original Balluff Zubehör zugesichert, die Verwendung anderer Komponen- ten bewirkt Haftungsausschluss. Eine nichtbestimmungsgemäße Verwendung ist nicht zulässig und führt zum Verlust von Gewährleistungs- und... -
Page 9: Lieferumfang, Transport Und Lagerung
Lieferumfang, Transport und Lagerung Lieferumfang – BAE Sensorverstärker IO-Link – Betriebsanleitung Die Gerätebeschreibungsdatei für IO-Link (IODD, IO Device Description) kann unter ww.balluff.com heruntergeladen werden. Transport ► Produkt in Originalverpackung bis zum Verwendungs- ort transportieren. Lagerbedingungen ► Produkt in Originalverpackung lagern. -
Page 10: Produktbeschreibung
BAE SA-CS-027-YI-BP00,3 GS04 Sensorverstärker IO-Link Produktbeschreibung Aufbau 3 × 7-Segmentanzeige (gelb) 4 × 7-Segmentanzeige (orange) Status-LEDs (PWR/OUT/NC) Menütasten Bild 4-1: Geräteansicht, Bedien- und Anzeigeelemente Funktion Bedien- und Anzeigeelemente Der Sensorverstärker arbeitet als Basisgerät für eine Element Funktion besondere Serie von kapazitiven Sensoren (Halbvarianten Anzeige Zeigt die Kurzbezeichnung des ohne eigene Schaltendstufe, speziell Mini- und Hochtem-... -
Page 11: Einbau Und Anschluss
Pinbelegung – Der Teachmodus ist nur im SIO-Modus sinnvoll. Im – Normalbetrieb muss die weiße Teach-Leitung immer mit der blauen Minusleitung verbunden ext. prog. sein. Bild 5-3: SIO-Modus (PNP/NPN) IO-Link-Betrieb – – Master ext. prog. Bild 5-4: IO-Link-Betrieb www.balluff.com deutsch... -
Page 12: Inbetriebnahme Und Betrieb
BAE SA-CS-027-YI-BP00,3 GS04 Sensorverstärker IO-Link Inbetriebnahme und Betrieb Inbetriebnahme GEFAHR Unkontrollierte Systembewegungen Bei der Inbetriebnahme und wenn der Sensorverstärker Teil eines Regelsystems ist, dessen Parameter noch nicht eingestellt sind, kann das System unkontrollierte Bewegungen ausführen. Dadurch können Personen gefährdet und Sachschäden verursacht werden. ►... -
Page 13: Bedienmodus
(Relativmessung) bzw. Bedämpfung an. ► Betätigen Sie die Taste mit der Taste Anzeigebereich: 0…4095 ⇒ Alle Einstellungen werden gespeichert, das Display zeigt und den Bedämpfungsgrad in Digit an. Bei 10-minütiger Inaktivität wird der Bedienmodus ohne Speicherung von Teachwerten verlassen. www.balluff.com deutsch... -
Page 14: Schaltpunkte Einlernen
BAE SA-CS-027-YI-BP00,3 GS04 Sensorverstärker IO-Link Bedienmodus (Fortsetzung) Schaltpunkte einlernen Schaltmodus einstellen Die Ausgangsfunktionen SP1 und SP2 sind Nach Auswahl des Schaltmodus springt die abhängig von gewähltem Schaltmodus Auswahl zum Einstellen der Schaltpunkte auf das gewählter Ausgangskonfiguration (siehe Hauptmenü zurück. Kapitel 7.6.1). Beispiele für typische Einlernvorgänge siehe Abbildungen in Kapitel 6. -
Page 15: Externe Trigger Einstellen
SP2 einlernen: Objekt nicht erkennen Im Normalbetrieb muss die weiße Teach-Leitung immer mit der blauen Minusleitung verbunden sein. Der hohe Teachwert wird SP1 zugeordnet: – größere Bedämpfung – kleinerer Objektabstand Der niedrige Teachwert wird SP2 zugeordnet: – niedrigere Bedämpfung – größerer Objektabstand www.balluff.com deutsch... -
Page 16: Einschaltverzögerung Einstellen
BAE SA-CS-027-YI-BP00,3 GS04 Sensorverstärker IO-Link Bedienmodus (Fortsetzung) Sonderfunktion Display-Einstellungen PuMP di SP Beispiel zur Füllstandregulierung mit 2 Sensoren und Verstärkern: 7.7.1 Anzeige Software/Hardware-Version System 1 (Verstärker + Seonsor 1) meldet minimalen Füllstand L1 über Steuerleitung an System 2 (Verstärker Display Konfiguration und Sensor 2). Version der Firmware (z. B. -
Page 17: Fehler Und Warnungen
Spezifikation. des zulässigen Schaltabstands betreiben. Tab. 7-8: Fehlermeldungen Rückmeldung und Warnungen bei erweiterten Funktionen (bei Teachen Bei erweiterten Funktionen (Teach-Funktionen) wird eine fehlerfreie Durchführung mit einem kurzen Blinken des Werte-/Auswahlbereichs angezeigt und die berechneten Werte werden übernommen. www.balluff.com deutsch... -
Page 18: Schnittstelle
Zugriff auf Sensorwerte und Parameter und bietet die Möglichkeit, das Gerät im laufenden Betrieb zu parametrieren. Die zur Konfiguration notwendigen Beschrei- bungsdateien (IO-Link Device Description – IODD) sowie weitere Informationen zu IO-Link finden Sie unter www.balluff.com. Features – SIO-Modus – Block Parametrierung –... - Page 19 Parametrization in Para- meter Device Access Lock ist External Trigger Ein- gang inaktiv Display Settings Record Siehe Kapitel 7.7 – Intensity UINT8 0 = 50 % 1 = 100 % – Rotation UINT8 0 = normale Ausrichtung 1 = um 180° gedreht www.balluff.com deutsch...
-
Page 20: System-Kommandos
BAE SA-CS-027-YI-BP00,3 GS04 Sensorverstärker IO-Link Schnittstelle (Fortsetzung) System-Kommandos Wert Komando Beschreibung Blockparametrierung ParamUploadStart Start Blockparametrierung Device – Master ParamUploadEnd Stopp Blockparametrierung Device – Master ParamDownloadStart Start Blockparametrierung Master – Device ParamDownloadEnd Stopp Blockparametrierung Master – Device ParamDownloadStore Stopp Blockparametrierung Master – Device und Upload Request ParamBreak Blockparametrierung abbrechen... -
Page 21: Reparatur Und Entsorgung
BAE SA-CS-027-YI-BP00,3 GS04 Sensorverstärker IO-Link Reparatur und Entsorgung Reparatur Reparaturen am Produkt dürfen nur von Balluff durchge- führt werden. Sollte das Produkt defekt sein, nehmen Sie Kontakt mit unserem Service-Center auf. Entsorgung ► Befolgen Sie die nationalen Vorschriften zur Entsor- gung. Weitere Informationen finden Sie unter www.balluff.com auf der Produktseite. -
Page 22: Technische Daten
BAE SA-CS-027-YI-BP00,3 GS04 Sensorverstärker IO-Link Technische Daten 10.5 Zulassungen und Kennzeichnungen Weitere Daten finden Sie unter www.balluff.com auf der Produktseite. 10.1 Umgebungsbedingungen Umgebungstemperatur −10...+70 °C Mit dem CE-Zeichen bestätigen wir, Lagertemperatur −25...+85 °C dass unsere Produkte den Schutzart nach IEC 60529 (in IP40 Anforderungen der aktuellen verschraubtem Zustand) EU-Richtlinie entsprechen. -
Page 23: Zubehör
BAE SA-CS-027-YI-BP00,3 GS04 Sensorverstärker IO-Link Zubehör Zubehör ist nicht im Lieferumfang enthalten und deshalb getrennt zu bestellen. Empfohlenes Zubehör finden Sie unter www.balluff.com auf der Produktseite. www.balluff.com deutsch... -
Page 24: Anhang
BAE SA-CS-027-YI-BP00,3 GS04 Sensorverstärker IO-Link Anhang 12.1 Menüstruktur Hauptmenü Untermenü Parameter Funktion Kapitel (1. Ebene) (2. Ebene) Analoger Sensorwert (in Digits) Schaltpunkte einlernen Schaltpunkt 1 einlernen SP 1 Schaltpunkt 2 einlernen Schaltpunkt 1 manuell einstellen SP 1 Schaltpunkt 2 manuell einstellen Untermenü: Konfiguration c onf Schaltendstufentyp einstellen 7.6.1 PNP Schließer... - Page 25 Leuchtkraft ca. 50 % Leuchtkraft 100 % Textdrehung Display (0/180°) 7.7.3 Anzeige nicht gedreht. Anzeige um 180° gedreht. Anzeige Bedämpfungsgrad im Run-Modus 7.7.4 Keine Anzeige der Bedämpfung in Digits im RUN-Modus Anzeige der Bedämpfung in Digits im RUN-Modus Menü beenden E nd www.balluff.com deutsch...
- Page 27 BAE SA-CS-027-YI-BP00,3 GS04 User’s Guide english...
- Page 28 www.balluff.com...
- Page 29 7.6.4 Setting the switch-off delay Display settings 7.7.1 Display of software/hardware version 7.7.2 Adjusting the luminosity 7.7.3 Display text rotation (0/180°) 7.7.4 Dampening rate display in RUN mode Closing the menu Returning to factory settings 7.10 Errors and warnings www.balluff.com english...
- Page 30 BAE SA-CS-027-YI-BP00,3 GS04 IO-Link Sensor Amplifier Interface Features Process data Parameter System commands Events Repair and disposal Repair Disposal Technical Data 10.1 Ambient conditions 10.2 Electrical data 10.3 Electrical connection 10.4 Output/Interface 10.5 Approvals and markings Accessories Appendix 12.1 Menu structure english...
-
Page 31: About This Guide
Other applicable documents Additional information about this product can be found at Used Technical Terms and Abbreviations www.balluff.com on the product page, e.g. in the following documents: IODD IO Device Description – Data sheet Standard IO-Mode –... -
Page 32: Safety Notes
Flawless function in accordance with the specifications in the technical data is ensured only when using suitable original Balluff accessories. Use of any other components will void the warranty. Non-approved use is not permitted and will result in the loss of warranty and liability claims against the manufacturer. -
Page 33: Scope Of Delivery, Transport And Storage
– IO-Link sensor amplifier – User’s guide The device description file for IO-Link (IODD, IO Device Description) can be downloaded from www.balluff.com. Transport ► Transport product to location of use in original packaging. Storage conditions ► Store product in original packaging. -
Page 34: Product Description
BAE SA-CS-027-YI-BP00,3 GS04 IO-Link Sensor Amplifier Product description Design 3 × 7-segment display (yellow) 4 × 7-segment display (orange) Status LEDs (PWR/OUT/NC) Menu buttons Fig. 4-1: Product view, operating and display elements Function Operating and display elements The sensor amplifier works as a base unit for a special Element Funktion series of capacitive sensors (half variants without their own... -
Page 35: Installation And Connection
Teach-in mode is only useful in SIO mode. – In normal operation, the white teach line must always be connected to the blue negative line. ext. prog. Fig. 5-3: SIO mode (PNP/NPN) IO-Link operation – – Master ext. prog. Fig. 5-4: IO-Link operation www.balluff.com english... -
Page 36: Startup And Operation
BAE SA-CS-027-YI-BP00,3 GS04 IO-Link Sensor Amplifier Startup and operation Startup DANGER Uncontrolled system movement When starting up, if the sensor amplifier is part of a closed loop system whose parameters have not yet been set, the system may perform uncontrolled move- ments. This could result in personal injury and equip- ment damage. -
Page 37: Operating Mode
(relative measurement), or dampening. ► Confirm with the button. ⇒ All settings are saved; the display indicates Display range: 0…4095 the sensor dampening rate in digits. After 10 minutes of inactivity, the operating mode is exited without saving any teach values. www.balluff.com english... - Page 38 BAE SA-CS-027-YI-BP00,3 GS04 IO-Link Sensor Amplifier Operating mode (continued) Teaching in switchpoints Adjusting the switching mode The output functions SP1 and SP2 are dependent After the switching mode is selected, the selection on the selected switching mode and the for adjusting the switchpoints returns to the main selected output configuration (see menu...
- Page 39 The high teach value is assigned to SP1: – higher dampening – smaller object distance The low teach value is assigned to SP2: – smaller dampening – larger object distance www.balluff.com english...
-
Page 40: Display Settings
BAE SA-CS-027-YI-BP00,3 GS04 IO-Link Sensor Amplifier Operating mode (continued) Special function Display settings PuMP di SP Example for fill level regulation with 2 sensors and amplifiers: 7.7.1 Display of software/hardware version System 1 (amplifier and sensor 1) reports minimum fill level L1 to system 2 (amplifier and sensor 2) via control line. Display Configuration Firmware version (e.g. -
Page 41: Errors And Warnings
Tab. 7-8: Error messages Feedback and warnings for advanced functions (during teach-in) With advanced functions (teach functions), errorfree execution is indicated through a brief flashing of the value/ selection range and the calculated values are applied. www.balluff.com english... -
Page 42: Interface
You can find the IODDs required to configure the IO-Link device, as well as detailed information on sensor values, diagnosis information, and parameters at www.balluff.com. Features – SIO mode –... - Page 43 Device Access Lock parameter is set, the External Trigger input is active. Display Settings Record See section 7.7 – Intensity UINT8 0 = 50% 1 = 100% – Rotation UINT8 0 = normal alignment 1 = rotated by 180° www.balluff.com english...
-
Page 44: System Commands
BAE SA-CS-027-YI-BP00,3 GS04 IO-Link Sensor Amplifier Interface (continued) System commands Value Command Description Block ParamUploadStart Start device – master block parameterization parameterization ParamUploadEnd Stop device – master block parameterization ParamDownloadStart Start device – master block parameterization ParamDownloadEnd Stop device – master block parameterization ParamDownloadStore Stop device –... -
Page 45: Repair And Disposal
BAE SA-CS-027-YI-BP00,3 GS04 IO-Link Sensor Amplifier Repair and disposal Repair Repairs to the product may only be performed by Balluff. If the product is defective, contact our Service Center. Disposal ► Observe the national regulations for disposal. Additional information can be found at www.balluff.com on the product page. -
Page 46: Technical Data
BAE SA-CS-027-YI-BP00,3 GS04 IO-Link Sensor Amplifier Technical Data 10.5 Approvals and markings Further data can be found at www.balluff.com on the product page. 10.1 Ambient conditions Ambient temperature −10...+70 °C Storage temperature −25...+85 °C The CE Mark verifies that our products meet the requirements of the current EU Protection per IEC 60529... -
Page 47: Accessories
BAE SA-CS-027-YI-BP00,3 GS04 IO-Link Sensor Amplifier Accessories Accessories are not included in the scope of delivery and must be ordered separately. Recommended accessories can be found at www.balluff.com on the product page. www.balluff.com english... -
Page 48: Appendix
BAE SA-CS-027-YI-BP00,3 GS04 IO-Link Sensor Amplifier Appendix 12.1 Menu structure Main menu Submenu Parameter Function Section (1st level) (2nd level) Analog sensor value (in digits) Teaching in switchpoints Teach in switchpoint 1 SP 1 Teach in switchpoint 2 Manually adjusting switchpoint 1 SP 1 Manually adjusting switchpoint 2 Submenu: Configuration c onf... - Page 49 Display text rotation (0/180°) 7.7.3 Display not rotated. Display rotated 180°. Dampening rate display in RUN mode 7.7.4 No display of dampening in digits in RUN mode Display of dampening in digits in RUN mode Closing the menu E nd www.balluff.com english...
- Page 50 Americas Service Center Asia Pacific Service Center Poland Greater China Balluff Sp. z o.o. Balluff Inc. Balluff Automation (Shanghai) Co., Ltd. Ul. Graniczna 21A 8125 Holton Drive No. 800 Chengshan Rd, 8F, Building A, 54-516 Wrocław Florence, KY 41042 Yunding International Commercial Plaza...
