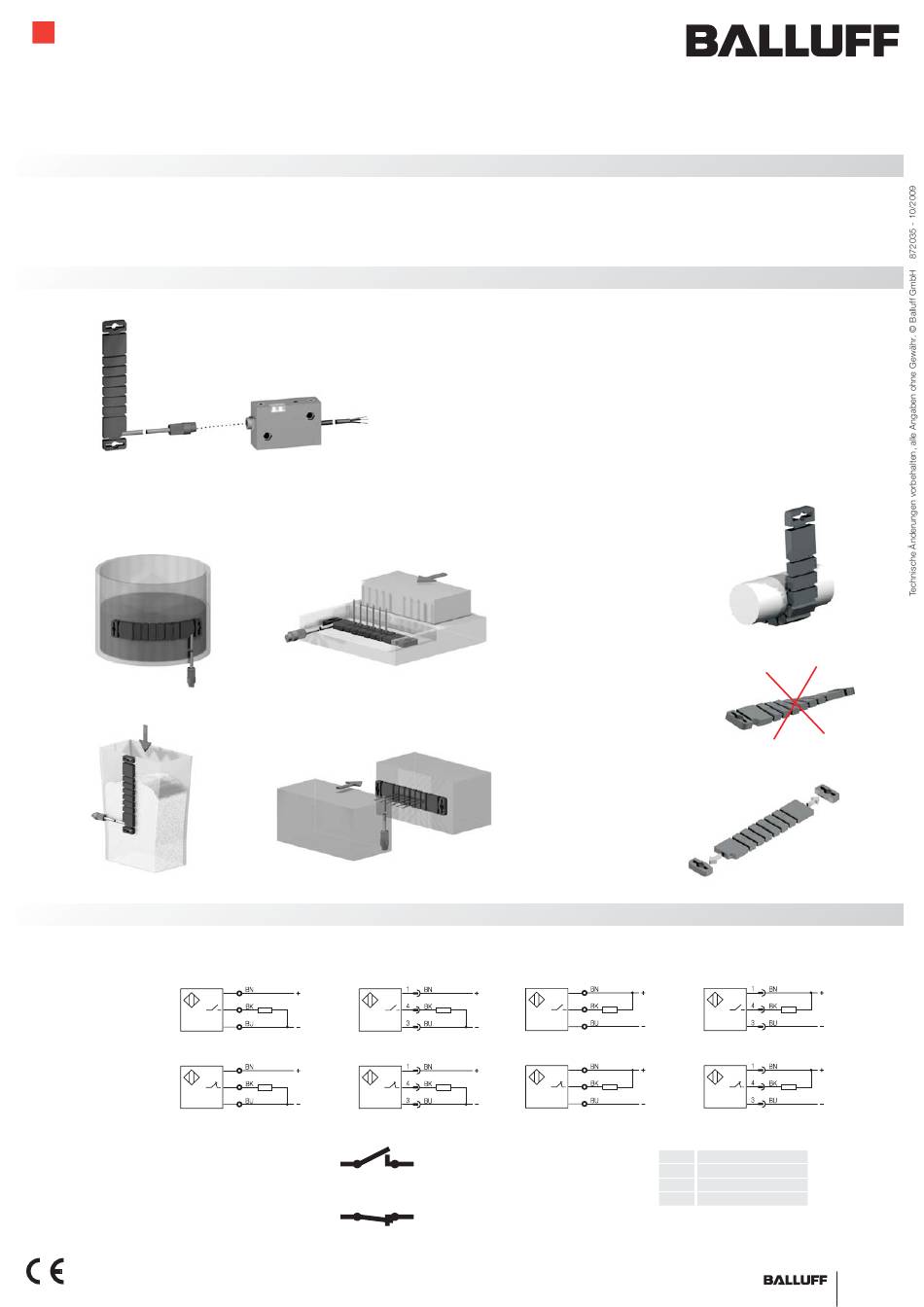

Einstellanleitung - Kapazitive Sensoren BCS F01...
mit BAE SA-CS-001-...
Sicherheitshinweise und bestimmungsgemäße Verwendung
- Lesen Sie vor Inbetriebnahme des Gerätes die Produktbeschreibung.
- Vergewissern Sie sich, dass sich das Produkt uneingeschränkt für die
betreffenden Applikationen eignet.
Einbauweise
BCS F01...-XXS...-...-002
Applikationen
Elektrisch
PNP (+) schaltend
DC 3-/4-Draht
Kabel/Klemmen
Schließer
Öffner
Schließer
Der Schaltausgang des Sensors ist in
unbedämpftem Zustand nicht durchgeschaltet (NO).
Öffner
Der Schaltausgang des Sensors ist in
unbedämpftem Zustand durchgeschaltet (NC).
www.balluff.com
- Das Gerät entspricht den einschlägigen Vorschriften und EG-Richtlinien.
Unsachgemäßer oder nicht bestimmungsgemäßer Gebrauch können zu
Funktionsstörungen des Gerätes oder zu unerwünschten Auswirkungen in Ihrer
Applikation führen.
BAE SA-CS-001-...
Stecker
Weitere technische Informationen finden Sie auf unserer Internetseite unter www.balluff.de
- Deshalb dürfen Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung
und Wartung des Gerätes nur durch ausgebildetes, vom Anlagenbetreiber
autorisiertes
Fachpersonal
Befestigungsmöglichkeiten
Klebebefestigung
Zur Klebebefestigung liegt jedem Sensor ein doppelseitiges Klebeband bei.
Wir empfehlen, zunächst das Klebeband an der gewünschten Stelle des
Objektes zu positioneren und anschließend den Sensor anzubringen.
Klettbandbefestigung
Die zwei seitlichen Laschen ermöglichen die Befestigung mit einem Klettband.
Schraubbefestigung
Die seitlichen Laschen ermöglichen die Befestigung mit einer versenkbaren
Schraube M3. Die Senkung ist für Zylinderschraube nach ISO 1207, EN 21207
ausgelegt.
Achtung!
Bei ringförmiger Anwendung des
Sensors darf ein Druchmesser
von 20 mm nicht unterschritten
werden.
Torsionsbeanspruchungen in
Sensorlängsrichtung sind unzu-
lässig und können zu Be schädigungen
führen.
Hinweis:
Die seitlichen Laschen dienen nur der
Befestigung und dürfen abgeschnitten
werden. Daruch wird die Länge
auf ca. 72 mm reduziert.
NPN (–) schaltend
Kabel/Klemmen
Adernfarben, Kennzeichnung
BN
nach DIN IEC 60757
BK
BU
WH
durchgeführt
werden.
Stecker
braun
schwarz
blau
weiß
1
