hepco & becker 630724 00 01 Mounting Instructions

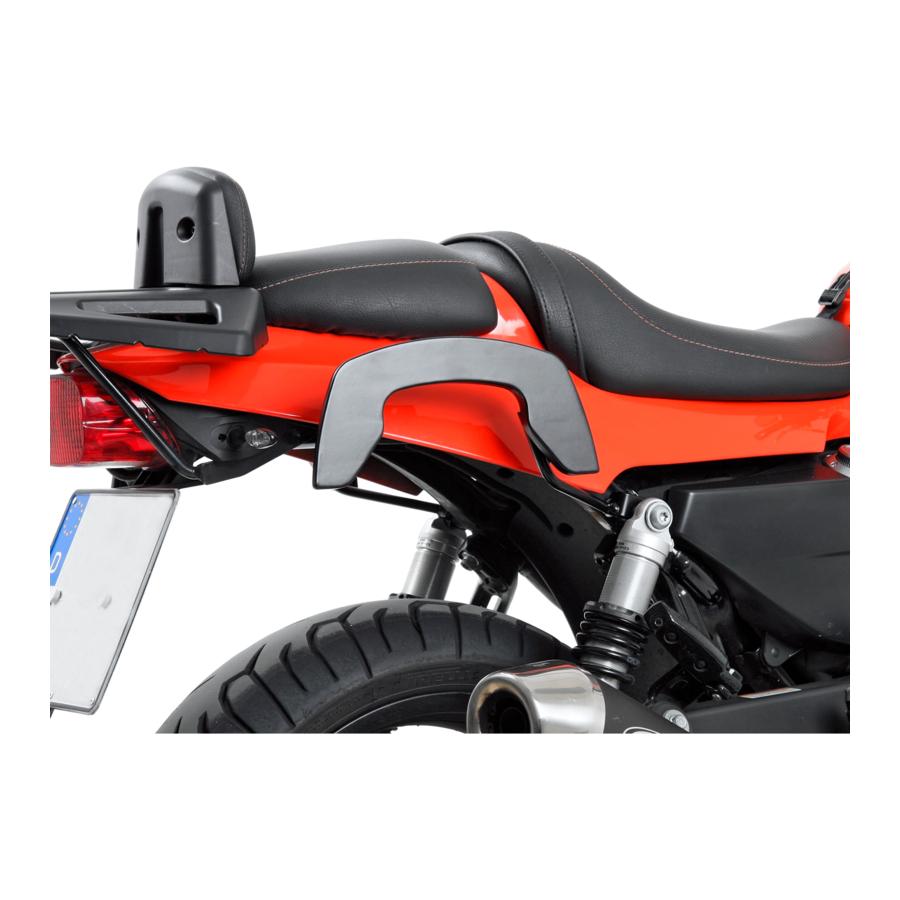

C-Bow Taschenhalter / Soft bag holder
HARLEY-DAVIDSON Sportster XR 1200
Artikel Nr.: / Item-no.:
630724 00 01
schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
INHALT
CONTENTS
2 700007063 C-Bow schwarz
1 700007430 Halteadapter vorne links
1 700007431 Halteadapter vorne rechts
1 700007432 Adapterbügel hinten
2 150.886 Linsenkopfschraube M8 x 40
8 150.915 Sechskantschraube M6 x 16
2 151.022 selbstsichernde Mutter M8
(mit Bund) DIN 6927
8 150.809 U-Scheibe ø6,4
2 150.811 U-Scheibe ø8,4
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
2 700007063 C-Bow black
1 700007430 adapter front left
1 700007431 adapter front right
1 700007432 adapter bow rear
2 150.886 filister head screw M8 x 40
8 150.915 hexagon bolt M6 x 16
2 151.022 self lock nut M8
8 150.809 washer ø6,4
2 150.811 washer ø8,4
DIN 6927
1
