Summary of Contents for Dräger Panorama Nova Dive

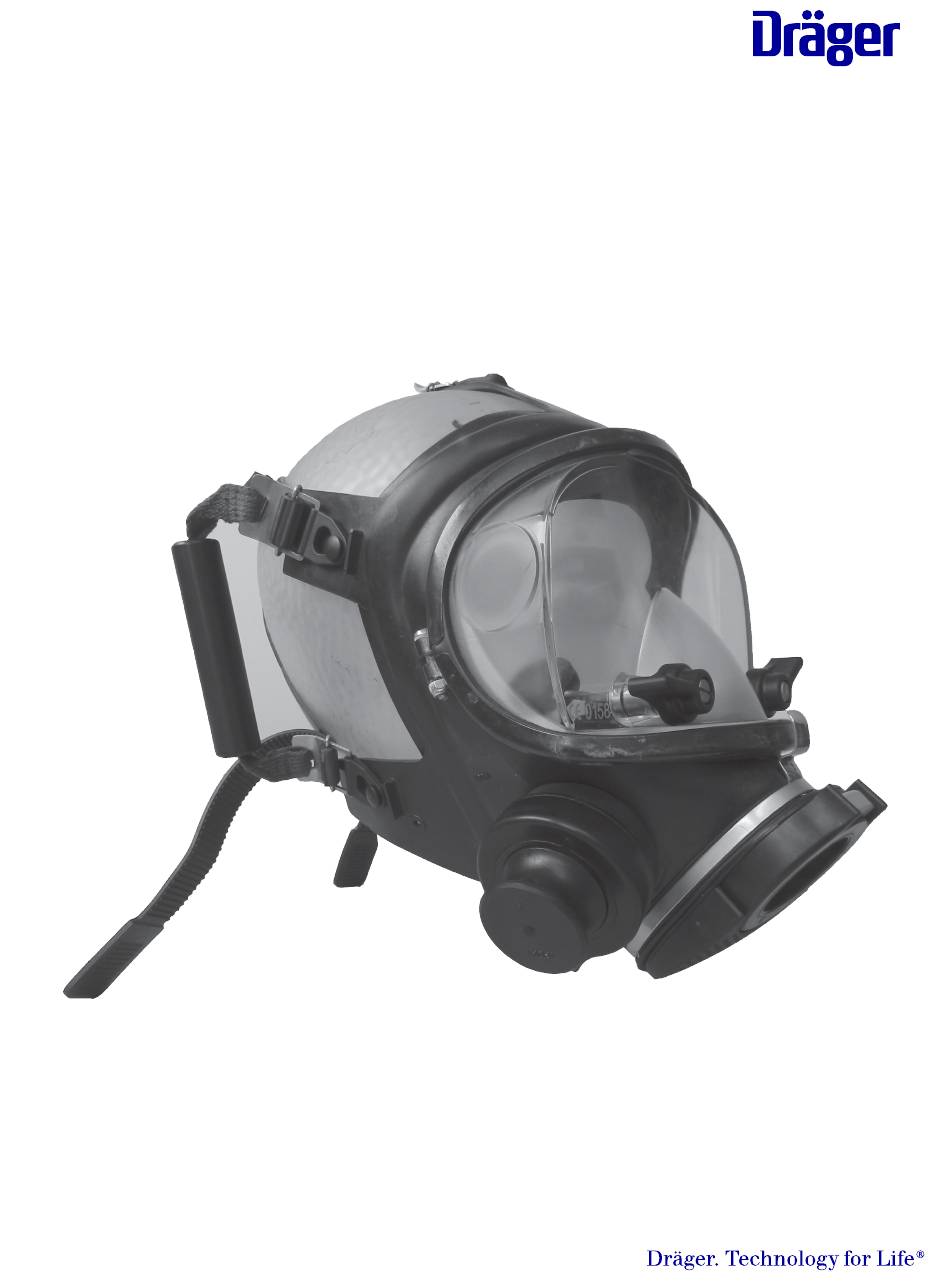

- Page 1 Panorama Nova Dive Instructions for use de · en · fr · nl...
- Page 2 Gebrauchsanweisung ........3 Instructions for use........14 Notice d'utilisation ........25 Gebruiksaanwijzing........36 Panorama Nova Dive...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Panorama Nova Dive Sicherheitsbezogene Informationen ..Allgemeine Sicherheitshinweise ....Konventionen in diesem Dokument ..Bedeutung der Warnhinweise...... Marken............Beschreibung ..........Produktübersicht .......... Funktionsbeschreibung........ Verwendungszweck........Zulassungen ..........Gebrauch ............ Vorbereitungen für den Gebrauch ....4.1.1 Montage Innenmaske ........4.1.2 Montage Ohrhörer-/Mikrofoneinheit..... -
Page 4: Sicherheitsbezogene Informationen
Konventionen in diesem Land, in dem dieses Dokument veröffentlicht wird. Dokument 2.1 Bedeutung der Warnhinweise Die folgenden Warnhinweise werden in diesem Dokument verwendet, um den Anwender auf mögliche Gefahren hinzuweisen. Die Bedeutungen der Warnhinweise sind wie folgt definiert: Gebrauchsanweisung Panorama Nova Dive... -
Page 5: Beschreibung
Benennung Maskenkörper Blindstecker Schutzkappe Nasendrücker Sichtscheibe Rollschnallen Spannrahmen Griffe der Schnellöffnung Rechter Maskenanschluss Linker Maskenanschluss Mittlerer Maskenanschluss Ausblasventil Federbrücke Ventil Entsperrungstaste Steckanschluss Steckanschluss für mechanische Restdruck- warnung Innenmaskenhalter Beißmundstück Steuerventil Innenmaske Transportbox Mikrofon-/Ohrhörereinheit (optional) Mechanische Restdruckwarnung Gebrauchsanweisung Panorama Nova Dive... -
Page 6: Funktionsbeschreibung
EN 250 bzw. EN 14 143. Spannrahmen besteht bei der Panorama Nova Dive – An die Panorama Nova Dive kann eine Mikrofon- aus Metall und bei der Panorama Nova Dive NM aus Einheit für eine Unterwasser- Kunststoff. Kommunikationseinrichtung angeschlossen werden. -
Page 7: Gebrauch
Sichtscheibe beeinträchtigen die Sicht. Beispiele von Atemsystemen Folgende Kombinationen von Atemsystemen sind sinnvoll in Verbindung mit der Panorama Nova Dive. 1. Rand der Innenmaske anfeuchten und in die Nut im Die Begriffe rechter und linker Anschluss beziehen sich Innenmaskenhalter ein knüpfen. Der Rand muss jeweils auf die Sicht des Benutzers bei angelegter den Halter rundherum fest umfassen. -
Page 8: Montage Mikrofonkabel
Steckanschluss seitlich in der Sichtscheibe 6. Stirnband zum Justieren nur leicht nach hinten bis zum Anschlag einstecken. anziehen (Abbildung 3). 2. Festen Sitz durch Ziehen (möglichst durch eine zweite Person) an der Kolbeneinheit prüfen. Der Entsperrungsring muss frei beweglich sein. Gebrauchsanweisung Panorama Nova Dive... -
Page 9: Atemsysteme Anschließen
Kopf ziehen. Dieses kann z. B. durch geschlossen halten des Gasvorrates geschehen, wenn Sie den Gasvorrat jederzeit unter Wasser wieder öffnen können. Oder durch ein Mitteldruckabsperrventil, wenn auch dieses jederzeit einfach unter Wasser zu erreichen ist. Gebrauchsanweisung Panorama Nova Dive... -
Page 10: Störungsbeseitigung
Um die Einsatzbereitschaft der Vollmaske aufrecht zu lassen erhalten, folgende Arbeiten durchführen: – Die Vollmaske reinigen. – Von Zeit zu Zeit das Ausblaseventil der Vollmaske sichtprüfen. Dazu das Ausblaseventil demontieren, auf Verschmutzung und Beschädigungen kontrollieren und wieder montieren. Gebrauchsanweisung Panorama Nova Dive... -
Page 11: Instandhaltungsintervalle
Hinterschnitt des Zapfens sichtbar wird. Die Ventilscheiben sollen innen ► Nur die beschriebenen Verfahren anwenden und die gleichmäßig anliegen. genannten Reinigungs- und Desinfektionsmittel verwenden. Andere Mittel, Dosierungen und Einwirkzeiten können Schäden an dem Produkt hervorrufen. Gebrauchsanweisung Panorama Nova Dive... -
Page 12: Ausblaseventilscheibe Erneuern
UV- und Wärmestrahlung schützen. DIN ISO 2230, Richtlinien für Lagerung, Wartung Reinigung von Gummierzeugnissen, beachten. Technische Daten Gewichte: 6.5 Nasendrücker-Durchführung Panorama Nova Dive 940 g fetten Panorama Nova Dive 930 g Sport 1. Schrauben aus den Nasendrücker-Hebeln lösen... - Page 13 Technische Daten Gebrauchsanweisung Panorama Nova Dive...
- Page 14 Contents Contents Panorama Nova Dive Safety-related information......General safety statements ......15 Conventions in this document....Meaning of the warning notices ....15 Trademarks ..........15 Description ..........Product overview ......... 16 Feature description ........17 Intended use ..........17 Approvals .............
-
Page 15: Safety-Related Information
Warning Signal word Classification of the warn- sign ing notice WARNING Indicates a potentially haz- ardous situation. If not avoided, it could result in death or serious injury. Instructions for use Panorama Nova Dive... -
Page 16: Description
Blow-off valve Valve spring holder Unlock button for plug-in connector Plug-in connector for mechanical residual pressure alarm Inner mask holder Bite mouthpiece Control valve Inner mask Transport box Microphone/earphone unit (optional) Mechanical residual pressure alarm Instructions for use Panorama Nova Dive... -
Page 17: Feature Description
3.2 Feature description For the inner mask, the flow of breathing gas is controlled by the control valves so that no pendulum The Panorama Nova Dive is a full face mask for diving breathing with CO enrichment occurs within the full applications. -
Page 18: Fitting The Inner Mask
Examples of breathing systems The following combinations of breathing systems are useful in conjunction with the Panorama Nova Dive. The terms "right-hand connector" and "left-hand connector" each relate to the view of the user when wearing the mask. -
Page 19: Fitting The Microphone Cable
6. Pull the front strap slightly to the rear to adjust it (Figure 3). 1. Insert the piston unit of the mechanical residual pressure alarm in the plug-in connector on the side of the visor until it stops. Instructions for use Panorama Nova Dive... -
Page 20: Connecting Breathing Systems
Instructions for use Panorama Nova Dive... -
Page 21: Troubleshooting
Have the full face mask checked at least once a year by specialist person- trained technical staff for condition and correct nel. operation (in the event of more than 150 dives per year, have the check performed twice per year). Instructions for use Panorama Nova Dive... -
Page 22: Maintenance Intervals
2. Put all parts to be disinfected in the disinfectant bath. 3. Thoroughly rinse all parts under running water. 4. Allow the mask to air-dry or dry in a drying cabinet (temperature: max. 60 °C). Protect against direct solar radiation. Instructions for use Panorama Nova Dive... -
Page 23: Renewing The Valve Discs For Control Valves
Protect against UV and thermal radiation. Observe DIN ISO 2230, guidelines for storage, maintenance and cleaning of rubber products. Technical data Weights: Panorama Nova Dive 940 g 6.5 Lubricating the nose piece Panorama Nova Dive 930 g guide... - Page 24 Technical data Material: Mask body EPDM Head harness Silicone Visor Instructions for use Panorama Nova Dive...
- Page 25 Sommaire Sommaire Panorama Nova Dive Informations relatives à la sécurité ..26 Consignes générales de sécurité ....26 Conventions utilisées dans ce document Signification des avertissements ....26 Marques............26 Description ..........27 Aperçu des produits........27 Description fonctionnelle......28 Domaine d’application .........
-
Page 26: Informations Relatives À La Sécurité
Conventions utilisées dans ce document 2.1 Signification des avertissements Les avertissements suivants sont utilisés dans ce document ; ils signalent à l’utilisateur des dangers potentiels. Les avertissements sont définis comme suit : Notice d'utilisation Panorama Nova Dive... -
Page 27: Description
Touche de déblocage de raccord à enclique- Raccord à encliqueter pour alarme de pres- sion résiduelle mécanique Support de masque intérieur Embout buccal Vanne pilote Masque intérieur Étui de transport Ensemble microphone / écouteurs (en option) Alarme de pression résiduelle mécanique Notice d'utilisation Panorama Nova Dive... -
Page 28: Description Fonctionnelle
à la norme EN 250 ou EN 14 143. masque à l'aide d'un cadre de serrage. Le cadre de – Il est possible de connecter au Panorama Nova Dive serrage du Panorama Nova Dive est constitué en métal un ensemble microphone pour une unité de et celui du Panorama Nova Dive NM en plastique. -
Page 29: Utilisation
Exemples de systèmes respiratoires Les combinaisons suivantes de systèmes respiratoires sont utiles avec le Panorama Nova Dive. Les termes connexion droite et gauche se réfèrent dans chaque cas à la vue de l'utilisateur lorsque le masque est appliqué. -
Page 30: Montage De L'ensemble Microphone / Écouteurs
Pour cela, veuillez ouvrir l'attache de pince-nez la bague de serrage et guider le câble à travers. Puis, refermer la bague de serrage. 1. Veuillez pousser vers l'intérieur les deux leviers situés à l'extérieur de l'oculaire. Notice d'utilisation Panorama Nova Dive... -
Page 31: Connexion De L'alarme De Pression Résiduelle
être démarrée, même à faible profondeur. devrait être contrôlé de préférence par une seconde personne. Les deux pince-nez permettent de boucher les ailes de nez afin de pouvoir effectuer une « manœuvre de Valsalva » pour compenser la pression. Notice d'utilisation Panorama Nova Dive... -
Page 32: Purge De L'eau
à l'aide des spécialisé. poignées. Conduit du Joints toriques Faire examiner, pince-nez non défectueux et réparer si étanche nécessaire, par un personnel spécialisé Notice d'utilisation Panorama Nova Dive... -
Page 33: Maintenance
2) Pour plus de 150 plongées par semestre. bon fonctionnement du masque complet au moins une fois par an (tous les six mois dans le cas de plus de 150 plongées par an) par un personnel dûment formé. Notice d'utilisation Panorama Nova Dive... -
Page 34: Nettoyage Et Désinfection
à les retirer. 2. Placer toutes les pièces devant être désinfectées dans le bain désinfectant. 2. Veuillez retirer les arbres et étriers du côté intérieur du masque complet. 3. Rincer abondamment les pièces sous le robinet. Notice d'utilisation Panorama Nova Dive... -
Page 35: Elimination
4. Nous vous invitons à remonter en ordre inverse les arbres et leviers du pince-nez. 5. Serrer correctement les vis à la main. Pressions d'ouverture de la valve de surpression : Panorama Nova Dive 3,2 à 6,0 mbar Panorama Nova Dive 3,2 à 6,0 mbar Sport Panorama Nova Dive ≥25 mbar... - Page 36 Inhoudsopgave Inhoudsopgave Panorama Nova Dive Veiligheidsrelevante informatie ....Algemene veiligheidsinformatie ....37 Aanwijzingen in dit document....Betekenis van de waarschuwingen....37 Merken ............37 Beschrijving..........Productoverzicht .......... 38 Functionele beschrijving ......39 Gebruiksbestemming ........39 Toelatingen ..........39 Gebruik............Voorbereidingen voor gebruik ...... 40 4.1.1 Montage binnenmasker .......
-
Page 37: Veiligheidsrelevante Informatie
Aanwijzingen in dit document 2.1 Betekenis van de waarschuwingen In dit document worden de volgende waarschuwingen gehanteerd om de gebruiker te waarschuwen voor mogelijke gevaren. De betekenissen van de waarschuwingen zijn als volgt gedefinieerd: Gebruiksaanwijzing Panorama Nova Dive... -
Page 38: Beschrijving
Blinde stekker Beschermkap Neusdrukker Vizier Rolgespen Spanraam Greep van snelopening Maskeraansluiting rechts Maskeraansluiting links Maskeraansluiting midden Uitblaasventiel Veerbrug ventiel Ontgrendelingsknop stekkeraansluiting Stekkeraansluiting voor mechanische rest- drukwaarschuwing Maten binnenmasker Bijtmondstuk Regelventiel Binnenmasker Transportbox Microfoon-/speakereenheid (optioneel) Mechanische restdrukwaarschuwing Gebruiksaanwijzing Panorama Nova Dive... -
Page 39: Functionele Beschrijving
In het vizier van de Panorama Nova Dive is aan de circulatieduiktoestellen. rechterzijde een stekkeraansluiting aangebracht, – De Panorama Nova Dive R is hetzelfde... -
Page 40: Gebruik
Voorbeelden van ademsystemen De volgende combinaties van ademsystemen zijn nuttig bij gebruik van de Panorama Nova Dive. De begrippen aansluiting rechts en aansluiting links hebben betrekking op het zicht vanuit de gebruiker wanneer het 1. -
Page 41: Montage Microfoonkabel
(afbeelding 2). 6. Hoofdband om af te stellen slechts iets naar achteren aantrekken (afbeelding 3). 1. Zuigereenheid van de mechanische restdrukwaarschuwing in de stekkeraansluiting aan de zijkant tot de aanslag in het vizier steken. Gebruiksaanwijzing Panorama Nova Dive... -
Page 42: Ademsystemen Aansluiten
Dit kan bijvoorbeeld gebeuren door gesloten houden van de gasvoorraad, indien u de gasvoorraad onder water te allen tijde opnieuw kunt Gebruiksaanwijzing Panorama Nova Dive... -
Page 43: Probleemoplossing
(bij meer dan 150 duiksessies per jaar eenmaal per half vervangen. jaar) door vakkundig personeel te worden Doorvoer neus- O-ring defect Door vakkundig gecontroleerd. drukkers lek personeel laten controleren en zo nodig repareren Gebruiksaanwijzing Panorama Nova Dive... -
Page 44: Onderhoudsintervallen
1) Alleen door geautoriseerd vakkundig personeel. 2) Bij meer dan 150 duiksessies per jaar eenmaal per half jaar. 2. Alle componenten die moeten worden gedesinfecteerd in het desinfectiebad leggen. 3. Alle componenten onder stromend water grondig afspoelen. Gebruiksaanwijzing Panorama Nova Dive... -
Page 45: Ventielschijven Van Regelventielen Vervangen
Beschermen tegen directe UV- en warmtestraling. DIN ISO 2230, richtlijnen voor opslag, onderhoud en reiniging van rubberproducten in acht nemen. Technische gegevens Gewichten: Panorama Nova Dive 940 g Panorama Nova Dive 930 g Sport 6.5 Doorvoerhuls neusdrukker... - Page 46 Technische gegevens Panorama Nova Dive ≥25 mbar NM/R Materiaal: Maskerlichaam EPDM Hoofdharnas Silicone Vizier Gebruiksaanwijzing Panorama Nova Dive...
- Page 47 Technische gegevens Gebruiksaanwijzing Panorama Nova Dive...
- Page 48 Manufacturer Dräger Safety AG & Co. KGaA Revalstraße 1 D-23560 Lübeck Germany +49 451 8 82-0 Involved in type examination: Involved in quality control: I. N. P. P. - Institut National de Plongée Professi- DEKRA Testing and Certification GmbH onnelle Handwerkstraße 15 Port de la Pointe Rouge - Entrée n°...
