BEDIENELEMENTE
1. LCD- Anzeige
2. Friktionsantrieb
3. Schnellantrieb
4. ABS/ INC – MESSEINHEIT (Taste)
5. AN/AUS - EINSTELLUNGEN (Taste)
6. Datenausgang
LCD ANZEIGE
"INC":
Relativer Messmodus
"in" -
Einheit:
Zoll
"mm" -
Einheit: metrisch
TASTEN
AN/AUS -
EINSTELLUNGEN:
ASS/INC - MESSEINHEIT: Absoluter &
und
Zoll.
ANWENDUNG
Zwei verschiedene Tastendruckvarianten werden im Folgenden unterschieden:
(1)
Drücken und
Loslassen;
Digitale Schraublehre
An/Aus-Schalter. Messwerteinstellung.
relativer
Messmodus; Umstellung zw. metrischem System
(2) Drücken und gedrückt halten (2 Sekunden oder
Art. 8427
länger).
Advertisement
Table of Contents
Related Manuals for BGS technic 8427
Summary of Contents for BGS technic 8427
- Page 1 Art. 8427 Digitale Schraublehre BEDIENELEMENTE 1. LCD- Anzeige 2. Friktionsantrieb 3. Schnellantrieb 4. ABS/ INC – MESSEINHEIT (Taste) 5. AN/AUS - EINSTELLUNGEN (Taste) 6. Datenausgang LCD ANZEIGE "INC": Relativer Messmodus "in" - Einheit: Zoll "mm" - Einheit: metrisch TASTEN AN/AUS - EINSTELLUNGEN: An/Aus-Schalter.
- Page 2 Taste AN/AUS - EINSTELLUNGEN Drücken und Loslassen: Schaltet das Gerät an und ab. Drücken und gedrückt haltend (2 Sekunden oder länger): Messwerteinstellung für den absoluten Messmodus. Messrahmen metrisch = 0, 25, 50, 75mm..275mm. Messrahmen Zoll = 0 , 1", 2" ,3"..11".

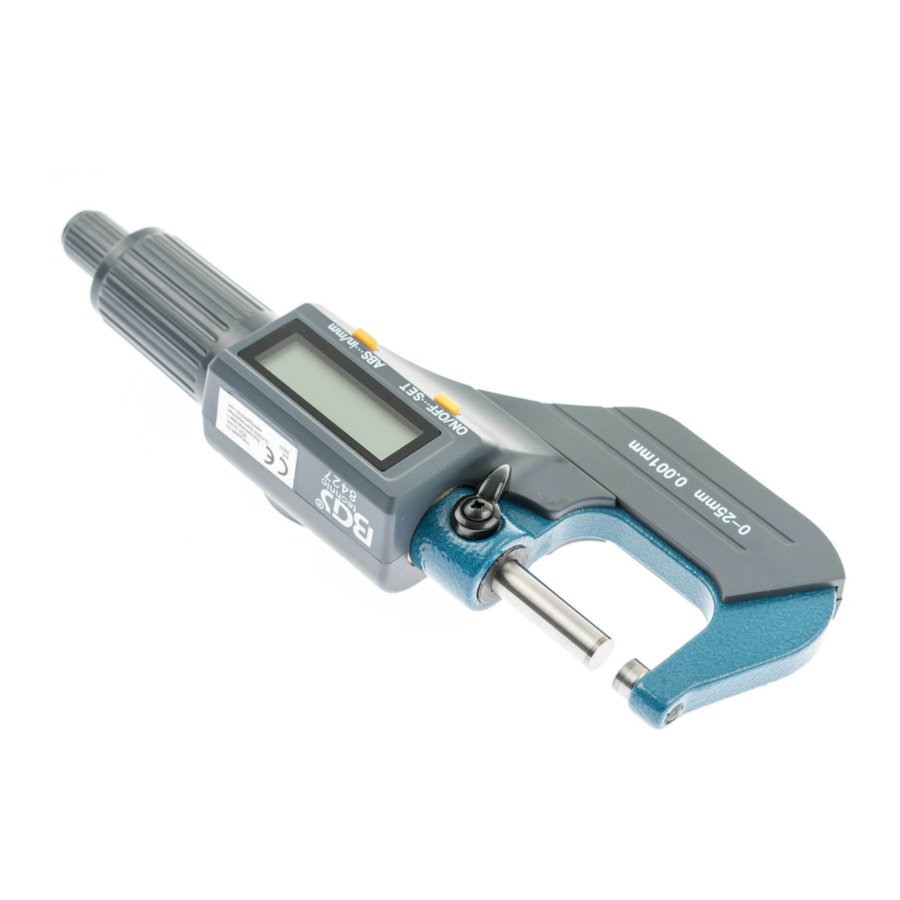

- Page 3 Art. 8427 Digital - Micrometer FUNCTIONAL ELEMENTS 1. LCD display 2. Friction drive 3. Quick drive 4. ABS/ INC - UNIT key 5. ON/OFF - SET key 6. Data output LCD DISPLAY "INC": Relative measuring mode "in" - Unit: inch "mm"...
- Page 4 ON/OFF..SET KEY Press and release: Power on/off. Press and hold (2sec. or more) Datum setting for absolute measurement. Origin of metric is 0, 25, 50, 75mm..275mm. Origin of inch is 0 , 1", 2" ,3"..11". Sets datum automatically after battery reset. ABS/INC..UNIT KEY Press and release: Absolute and relative measuring mode conversion;...
- Page 5 Norme appliquée: Normas aplicadas: EN 61326-1:2006 Verification No.:GZEM120400113901V/MD310-710 Wermelskirchen, den 05.06.2013 ppa. Frank Schottke, Prokurist BGS technic KG, Bandwirkerstrasse 3, D-42929 Wermelskirchen SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0 ax +49 (0) 2191 / 46438-40 : l i...
