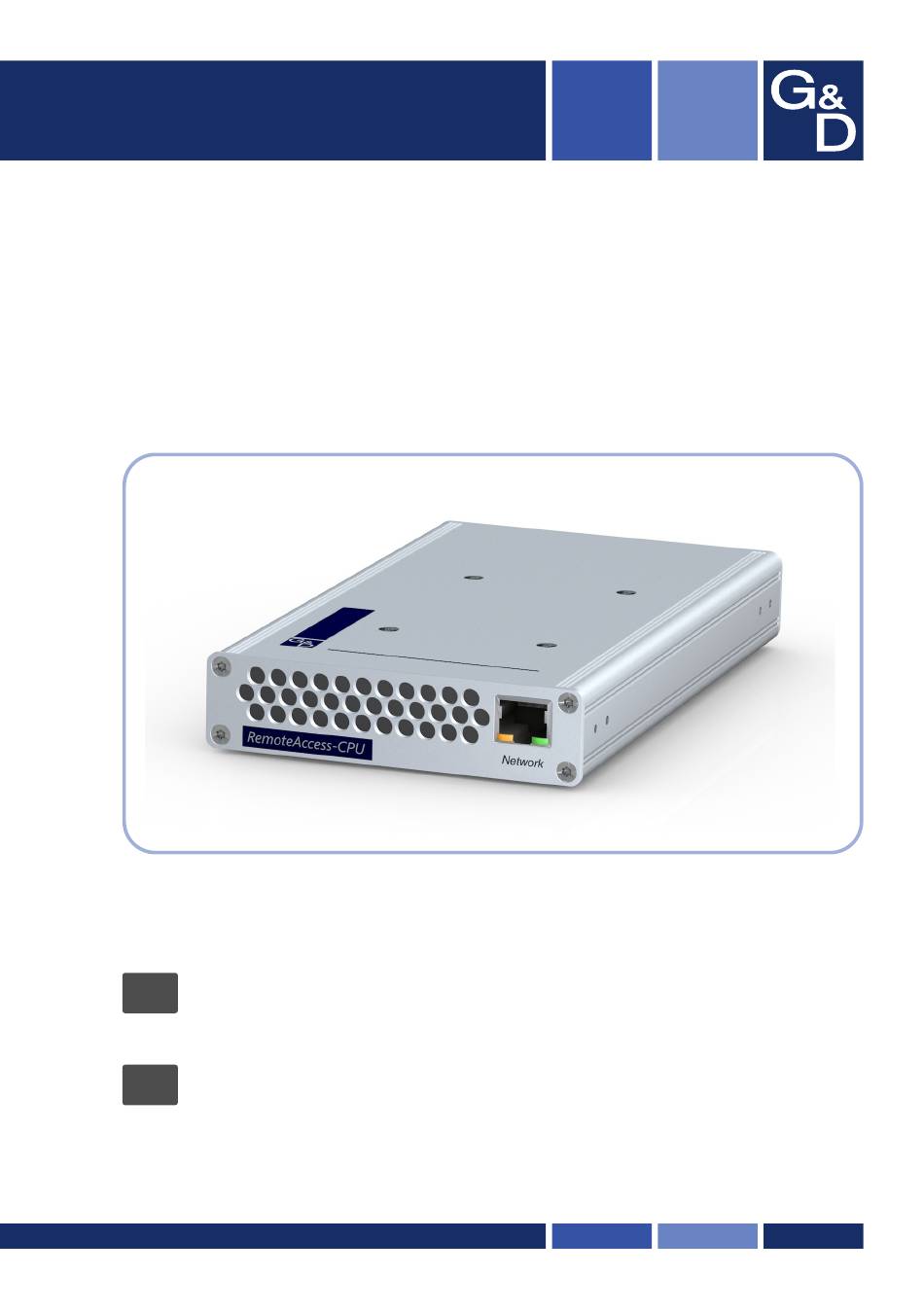

  • Page 1 Guntermann & Drunck GmbH www.gdsys.de RemoteAccess-IP-CPU Installationsanleitung Installation Guide A9100374-1.00...
  • Page 2 Warenzeichen der entsprechenden Rechtsinhaber. Impressum © Guntermann & Drunck GmbH 2020. Alle Rechte vorbehalten. Version 1.00 – 13.11.2020 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 http://www.gdsys.de sales@gdsys.de i · RemoteAccess-IP-CPU-Serie...
  • Page 3  Increase the separation between the equipment and receiver.  Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.  Consult the dealer or an experienced radio/TV technician for help. RemoteAccess-IP-CPU-Serie · ii...

  • Page 4: Table Of Contents

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Kapitel 1: Target-Module Das Target-Modul »RemoteAccess-IP-CPU« ............ 5 Das Target-Modul »RemoteAccess-IP-CPU-Fiber« ........10 Kapitel 2: Konfiguration Ersteinrichtung der KVM-over-IP™-Verbindung ........... 17 Konfiguration der Network-Schnittstelle ............20 Bedienung über das IP-Matrixsystem .............. 20 iii · RemoteAccess-IP-CPU-Serie...

  • Page 5: Sicherheitshinweise

    Débranchez toutes les fiches d'alimentation et toutes les alimenta- tions électrique de l'appareil. Vorsicht vor Stromschlägen Um das Risiko eines Stromschlags zu vermeiden, sollten Sie das Gerät nicht öffnen oder Abdeckungen entfernen. Im Servicefall wenden Sie sich bitte an unsere Techniker. RemoteAccess-IP-CPU-Serie · 1...
  • Page 6 Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsanlei- tung aufgeführten Netzteil. Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 2 · RemoteAccess-IP-CPU-Serie...
  • Page 7 Il y a danger d'explosion s'il y a remplacement incorrect de la batterie. Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. RemoteAccess-IP-CPU-Serie · 3...
  • Page 8 Umgang mit Laser-Technologie nicht sichergestellt werden. Die Gewährleistung zur Erfüllung aller einschlägigen Bestimmungen kann nur in der Gesamtheit der Originalkomponenten gegeben werden. Aus diesem Grund ist der Betrieb der Geräte ausschließlich mit solchen Übertragungsmodulen zulässig, die von G&D zertifiziert wurden. 4 · RemoteAccess-IP-CPU-Serie...

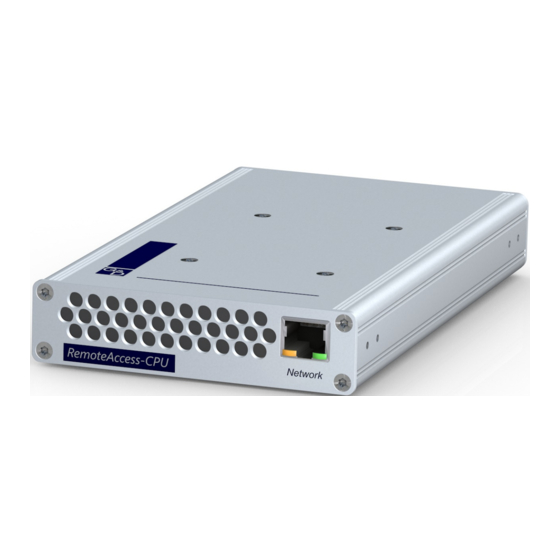

  • Page 9: Das Target-Modul "Remoteaccess-Ip-Cpu

    Die virtuellen Computer werden, wie auch die weiteren Targets, in das OSD und Bedienkonzept des Matrixswitches integriert: Sie schalten sich daher wie üblich über das -Menü im OSD auf einen virtuellen Computer auf und können auch Select Komfortfunktionen wie Push-Get, Multi-User-Zugriff oder CrossDisplay-Switching mit den virtuellen Computern benutzen. RemoteAccess-IP-CPU-Serie · 5...
  • Page 10 Das Target-Modul »RemoteAccess-IP-CPU« Die Netzwerkverbindung zu den virtuellen Computern erfolgt über eine Ethernet- Netzwerkschnittstelle (idealerweise: Gigabit-Ethernet). WICHTIG: Die Dauer des Verbindungsaufbaus sowie die Performance der Verbin- dung zum virtuellen Computer hängen maßgeblich von der Geschwindigkeit und Qualität der Netzwerkverbindung zum virtuellen Computer ab! Die maximal darstellbare Desktop-Auflösung des virtuellen Computers beträgt...
  • Page 11 Das Target-Modul »RemoteAccess-IP-CPU« Installation HINWEIS: Platzieren Sie das Target-Modul ausschließlich aufrecht (s. Skizze unten) oder um 90° nach links bzw. rechts geneigt. HINWEIS: Der Lüfter saugt vorne die Außenluft in das Gerät. An den hinteren Lüf- tungsöffnen wird die warme Luft ausgestoßen.
  • Page 12 Das Target-Modul »RemoteAccess-IP-CPU« Statusanzeigen Die Power-LED an der Rückseite des Target-Moduls signalisiert den Status der Stromversorgung und hilft mit der Ident.-LED-Funktion beim Auffinden des Geräts in großen Installation: Status Bedeutung Power leuchtet Das externe Netzteil ist angeschlossen und eine Spannung von 12 Volt...
  • Page 13 Das Target-Modul »RemoteAccess-IP-CPU« Technische Daten REMOTEACCESS-IP-CPU unterstützte  Video  2560×1600/60Hz/VESA CVT-RB Auflösungen:  2560×1440/60Hz/VESA CVT-RB  1920×1200/60Hz/VESA CVT-RB  1920×1080x60Hz/CTA-861-D  1600×1200/60Hz/VESA DMT  1680×1050/60Hz/VESA CVT  1280×1024/60Hz/VESA DMT  1024×768/60Hz/VESA DMT Farbtiefe: 24 Bit Videobandbreite: 25 bis 330 MP/s Audio Übertragungsart:...

  • Page 14: Das Target-Modul "Remoteaccess-Ip-Cpu-Fiber

    Das Target-Modul »RemoteAccess-IP-CPU-Fiber« Das Target-Modul »RemoteAccess-IP- CPU-Fiber« Mit dem Target-Modul RemoteAccess-IP-CPU-Fiber integrieren Sie über ein Netzwerk erreichbare virtuelle Computer in einen IP-Matrixswitch der ControlCenter-IP-Serie. WICHTIG: Das Target-Modul und die Fiber-Ports sind als Single-Mode- sowie als Multi-Mode-Varianten verfügbar. Stellen Sie sicher, dass alle Komponenten sowie der Lichtwellenleiter zueinander kompatibel sind.
  • Page 15 Das Target-Modul »RemoteAccess-IP-CPU-Fiber« Die Netzwerkverbindung zu den virtuellen Computern erfolgt über eine Ethernet- Netzwerkschnittstelle (idealerweise: Gigabit-Ethernet). WICHTIG: Die Dauer des Verbindungsaufbaus sowie die Performance der Verbin- dung zum virtuellen Computer hängen maßgeblich von der Geschwindigkeit und Qualität der Netzwerkverbindung zum virtuellen Computer ab! Die maximal darstellbare Desktop-Auflösung des virtuellen Computers beträgt...
  • Page 16 Das Target-Modul »RemoteAccess-IP-CPU-Fiber« Installation HINWEIS: Platzieren Sie das Target-Modul ausschließlich aufrecht (s. Skizze unten) oder um 90° nach links bzw. rechts geneigt. HINWEIS: Der Lüfter saugt vorne die Außenluft in das Gerät. An den hinteren Lüf- tungsöffnen wird die warme Luft ausgestoßen.
  • Page 17 Das Target-Modul »RemoteAccess-IP-CPU-Fiber« Verbindung zum Matrixswitch WICHTIG: Die Geräte verwenden Baugruppen mit Laser-Technologie, die der Laser-Klasse 1 entsprechen. Sie erfüllen die Richtlinien gemäß sowie EN 60825-1:2014 U.S. CFR 1040.10 1040.11 Beachten Sie diesbezüglich folgende Sicherheitshinweise:  Blickkontakt mit dem unsichtbaren Laserstrahl vermeiden auf Seite 4 ...
  • Page 18 Das Target-Modul »RemoteAccess-IP-CPU-Fiber« Statusanzeigen Die Power-LED an der Rückseite des Target-Moduls signalisiert den Status der Stromversorgung und hilft mit der Ident.-LED-Funktion beim Auffinden des Geräts in großen Installation: Status Bedeutung Power leuchtet Das externe Netzteil ist angeschlossen und eine Spannung von 12 Volt...
  • Page 19 Das Target-Modul »RemoteAccess-IP-CPU-Fiber« Das Blinken der Network-LEDs an der Frontseite signalisiert folgende Betriebszu- stände der jeweiligen Verbindung: Status Bedeutung links keine Netzwerkaktivität leuchtet Netzwerkverbindung aufgebaut gelb flackert Netzwerkaktivität findet statt gelb rechts keine Netzwerkverbindung leuchtet Netzwerkverbindung mit 10 oder 100 Mbit/s aufgebaut gelb leuchtet...
  • Page 20 Das Target-Modul »RemoteAccess-IP-CPU-Fiber« Technische Daten REMOTEACCESS-IP-CPU-FIBER unterstützte  Video  2560×1600/60Hz/VESA CVT-RB Auflösungen:  2560×1440/60Hz/VESA CVT-RB  1920×1200/60Hz/VESA CVT-RB  1920×1080x60Hz/CTA-861-D  1600×1200/60Hz/VESA DMT  1680×1050/60Hz/VESA CVT  1280×1024/60Hz/VESA DMT  1024×768/60Hz/VESA DMT Farbtiefe: 24 Bit Videobandbreite: 25 bis 330 MP/s Audio Übertragungsart:...

  • Page 21: Ersteinrichtung Der Kvm-Over-Ip™-Verbindung

    Webapplikation des IP-Matrixswitches). HINWEIS: Die manuelle Konfiguration, wie im folgenden Abschnitt beschrieben, ist in diesem Fall nicht erforderlich. Manuelle Ersteinrichtung über Direktverbindung Falls Sie die Ersteinrichtung manuell vornehmen möchten, erledigen Sie dies über die eigene Webapplikation des Target-Moduls. RemoteAccess-IP-CPU-Serie · 17...
  • Page 22 Adresse dieses Adressraums ist nicht möglich! 1. Klicken Sie im Menü auf Remote Gateways 2. Klicken Sie auf das Target-Modul und anschließend auf Konfiguration 3. Klicken Sie auf den Reiter Netzwerk 4. Wählen Sie den Bereich Schnittstellen 18 · RemoteAccess-IP-CPU-Serie...
  • Page 23 DNS-Servers an. 3. Klicken Sie auf Speichern HINWEIS: Integrieren Sie das Target-Modul nach der erfolgreichen Einstellung der IP-Adresse in das Netzwerk des IP-Matrixswitches. Über die Funktion Manuell hinzufügen des IP-Matrixswitches können Sie das Target- Modul dem IP-Matrixswitch hinzufügen. RemoteAccess-IP-CPU-Serie · 19...

  • Page 24: Konfiguration Der Network-Schnittstelle

    RemoteAccess-IP- -Serie) können Sie optional einem bestimmten Remote-Pool zuordnen. Ein Remote-Pool gruppiert alle Remote-Targets, die über die im Pool vorhandenen Remote-Gateways erreichbar sind. HINWEIS: Ausführliche Informationen zu diesem Thema finden Sie im Handbuch der Webapplikation des Matrixswitches. 20 · RemoteAccess-IP-CPU-Serie...
  • Page 26 © Guntermann & Drunck GmbH 2020. All rights reserved. Version 1.00 – 13/11/2020 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 http://www.gdsys.de sales@gdsys.de i · RemoteAccess-IP-CPU series...
  • Page 27  Increase the separation between the equipment and receiver.  Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.  Consult the dealer or an experienced radio/TV technician for help. RemoteAccess-IP-CPU series · ii...
  • Page 28 Table of contents Table of Contents Safety instructions .................... 1 Chapter A: Target modules »RemoteAccess-IP-CPU« target module ............5 »RemoteAccess-IP-CPU-Fiber« target module ..........10 Chapter B: Configuration Establishing a KVM-over-IP™ connection for the first time ......17 Configuration of the network interface ............20 Operation via the IP matrix system ..............

  • Page 29: Safety Instructions

    Ziehen Sie alle Netzstecker und alle Spannungsversorgungen am Gerät ab. Beware of electric shocks To avoid the risk of electric shock, do not open the device or remove the covers. If service is required, please contact our technicians. RemoteAccess-IP-CPU series · 1...
  • Page 30 Operate this device with the provided G&D power pack or with the power pack listed in the manual. Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. 2 · RemoteAccess-IP-CPU series...
  • Page 31 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. RemoteAccess-IP-CPU series · 3...
  • Page 32 The guarantee of complying with all relevant instructions can only be given by applying original components. Therefore, the devices have to be operated with G&D certified transmission modules only. 4 · RemoteAccess-IP-CPU series...

  • Page 33: Chapter A: Target Modules

    As usual, you connect to a virtual machine via the Select menu in the OSD and can also use functions such as push-get, multi-user access or CrossDisplay-Switching with these virtual machines. RemoteAccess-IP-CPU series · 5...
  • Page 34 Port™ cable. Use a compatible DisplayPort console module and a compatible mon- itor to play the embedded audio signal. Scope of delivery  1 × RemoteAccess-IP-CPU target module  1 × power pack (12V/2A)  1 × power cable  1 × installation manual 6 · RemoteAccess-IP-CPU series...
  • Page 35 This interface is used to transfer KVM data to and from the IP matrix switch. Power supply Power In: Plug the connection cable of the power pack into this interface. Connect the power cable with the power pack and a power socket. RemoteAccess-IP-CPU series · 7...
  • Page 36 No network activity Lights up Network connection established yellow Yellow Network activity flickering Right No network connection Lights up Network connection established with 10 or 100 Mbit/s yellow Lights up Network connection established with 1 Gbit/s green 8 · RemoteAccess-IP-CPU series...
  • Page 37 Approx. 400 g Operating environment Temperature: +5 °C to +45 °C Air humidity: 20 % to 80 %, non-condensing Storage environment Temperature: -20°C to +55°C Air humidity: 15 % to 85 %, non-condensing Conformity CE, EAC, RoHS RemoteAccess-IP-CPU series · 9...

  • Page 38: Remoteaccess-Ip-Cpu-Fiber" Target Module

    As usual, you connect to a virtual machine via the menu in the OSD and can also use functions such as push-get, Select multi-user access or CrossDisplay-Switching with these virtual machines. 10 · RemoteAccess-IP-CPU series...
  • Page 39 Port™ cable. Use a compatible DisplayPort console module and a compatible mon- itor to play the embedded audio signal. Scope of delivery  1 × RemoteAccess-IP-CPU-Fiber target module  1 × power pack (12V/2A)  1 × power cable  1 × installation manual RemoteAccess-IP-CPU series · 11...
  • Page 40 Plug a category 5e (or better) twisted pair cable, which is available as acces- Network: sory, into this interface. Connect the other end of the cable with the network (Gigabit Ethernet). IMPORTANT: Make sure that all virtual machines can be accessed via this inter- face. 12 · RemoteAccess-IP-CPU series...
  • Page 41 KVM data is transferred to and from the IP matrix switch via these interfaces. Power supply Power In: Plug the connection cable of the power pack into this interface. Connect the power cable with the power pack and a power socket. RemoteAccess-IP-CPU series · 13...
  • Page 42 Communication with remote station established yellow Yellow  Only Rx connection to the remote station established flashing Fast yellow Incompatible SFP module plugged in flashing Right Not logged on to remote station Green flash- Logged on to remote station 14 · RemoteAccess-IP-CPU series...
  • Page 43 No network activity Lights up Network connection established yellow Yellow Network activity flickering Right No network connection Lights up Network connection established with 10 or 100 Mbit/s yellow Green Network connection established with 1 Gbit/s flashing RemoteAccess-IP-CPU series · 15...
  • Page 44 Approx. 400 g Operating environment Temperature: +5 °C to +45 °C Air humidity: 20 % to 80 %, non-condensing Storage environment Temperature: -20°C to +55°C Air humidity: 15 % to 85 %, non-condensing Conformity CE, EAC, RoHS 16 · RemoteAccess-IP-CPU series...

  • Page 45: Chapter B: Configuration

    Manual configuration as described in the following section is not necessary in this case. Manual initial setup via direct connection If you want to perform the initial setup manually, you can do this via the Target module's own web application. RemoteAccess-IP-CPU series · 17...
  • Page 46 IP address of this address space! 1. In the menu, click on Remote Gateways 2. Click on the target module and then click on Configuration 3. Click on the tab Network 4. Select the section Interfaces 18 · RemoteAccess-IP-CPU series...
  • Page 47 After successfully setting the IP address, integrate the target module into the network of the IP matrix switch. You can add the target module to the IP matrix switch using the Add end devices function of the IP matrix switch. RemoteAccess-IP-CPU series · 19...

  • Page 48: Configuration Of The Network Interface

    A remote pool groups all remote targets that are accessible via the remote gateways included in the pool. NOTE: More information on this topic is provided in the web application manual of the matrix switch. 20 · RemoteAccess-IP-CPU series...
