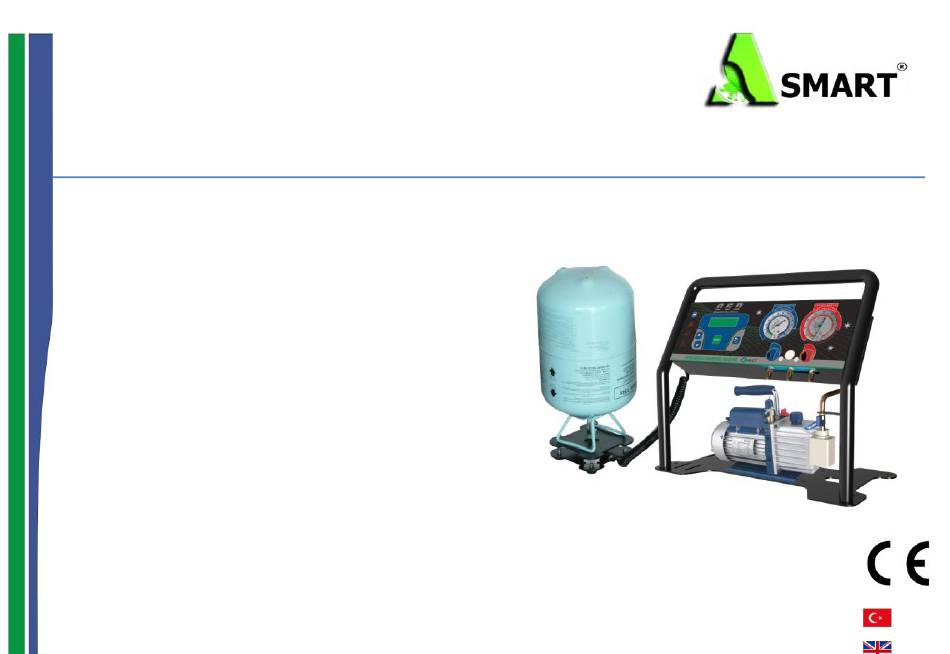

- Page 1 Smart Otomatik Gaz Doldurma Cihazı Smart Refrigerant Charging Unit ACS-P Kullanma Kılavuzu Operating Manual FR.8.2.4-09 ACS-P 12.03.2014 Rev. 00 2-18...
-
Page 2: Table Of Contents
TÜRKÇE İçindekiler Teknik Özellikler ........3 Bakım .............12 Güvenlik ..........4 Vakum Pompa Yağı Değişimi ....12 Terazi Kalibrasyonu ........ 13 Klima Sistemi ......... 5 Terazi Sıfırlama ........14 Bileşenler ..........6 Sorun Giderme ........15 Kontrol Paneli ........7 Garanti ...........16 Kurulum .......... -
Page 3: Teknik Özellikler
TÜRKÇE Teknik Özellikler Model ............ACS-P Gaz türü ........... R134a, R1234yf, R22, R404A, R407C Güç kaynağı ..........220 V ±10% / 50Hz Ekran ............2x16 karakter LCD Terazi hassasiyeti ........±5 gr Vakum pompası ........3 m (opsiyonel 6 m Çalışma sıcaklığı... -
Page 4: Güvenlik
TÜRKÇE Güvenlik Cihazı çalıştırmadan önce bu kılavuzu dikkatli bir şekilde okuyun ve bütün yöntemleri anlayın. Bu yöntemlerin uygulanmaması fiziksel yaralanmalara veya mal zararına sebep olabilir. Cihazı sadece kalifiye personel kullanmalıdır. Kullanıcı klima sistemleri, soğutma sistemleri, soğutucu gazlar ve yüksek basınç konusunda bilgi sahibi olmalıdır. ... -
Page 5: Klima Sistemi
TÜRKÇE Klima Sistemi KOMPRESÖR: Klima gazını yüksek basınç ve sıcaklıkta kondensere pompalar. KONDENSER: Kompresörden gelen sıcak ve yüksek basınçlı gazı soğutur, gaz sıvı hale geçer. DRIER FİLTRE: Sistemdeki nem ve pislikleri tutar, aksi takdirde bunlar sistemi tıkayarak zarar verebilirler. GENLEŞME VALFİ: Sıvı... -
Page 6: Bileşenler
TÜRKÇE Bileşenler Metal Kasa Manifold Blok Terazi LCD Ekran Vakum Pompası Açma Kapama Düğmesi Yeni Yağ Kabı... -
Page 7: Kontrol Paneli
TÜRKÇE Kontrol Paneli ENTER değer gir / değeri onayla tank bilgileri / işlemi durdur YUKARI önceki işlem / değeri artır AŞAĞI sonraki işlem / değeri azalt... -
Page 8: Kurulum
TÜRKÇE Kurulum Paketi açıp cihazı ve aksesuarları çıkarın. Pakette şunlar vardır: ACS-P cihazı ve elektronik terazi Alçak basınç (mavi) ve yüksek basınç (kırmızı) servis hortumları ve araç adaptörleri Vakum pompası egzos kapağı Kullanım kılavuzu ve garanti belgesi İlk kullanımdan önce:... -
Page 9: İşlemler
TÜRKÇE İşlemler Vakum Bu işlemin amacı klima sistemindeki havayı, su buharını ve diğer yoğuşmayan gazları çıkarmaktır. Tavsiye edilen asgari vakum süresi 25 dakikadır. UYARI: Vakum işlemine başlamadan önce klima sistemindeki gazı başka yollarla tahliye edin. 1. Servis hortumlarını bağlayın ve adaptörleri açık konumuna getirin. 2. -
Page 10: Gaz Doldur
TÜRKÇE UYARI: İşlem yapılırken alçak basınç saatini izleyin. Vakum seviyesindeki artış klima sisteminde kaçak olduğunun göstergesidir. 1. LCD ekranda KAÇAK KONTROL ZAMANI görünecektir. 2. Kaçak kontrol zamanını ayarlamak için ENTER'a basın. 3. YUKARI ve AŞAĞI tuşlarını kullanarak istenen zamanı girin. 4. -
Page 11: Yeni Yağ Ekle
TÜRKÇE Yeni Yağ Ekle Araç klima sistemine yeni yağ eklemek için kullanılır. UYARI: Yağ Ekleme işleminden önce vakum yapmak gereklidir. UYARI: LCD ekranda uyarıyı görünce yağ vanasını açın. Yağ kabının üzerindeki ölçeklere bakarak yağ ilavesi yapın. İstenen miktarda yağ ekledikten sonra YAĞ VANASINI KAPATIN. -
Page 12: Bakım
TÜRKÇE Bakım Vakum Pompa Yağı Değişimi Vakum pompasının efektif çalışabilmesi için yağın belirli aralıklarla değiştirilmesi gerekmektedir. Özelliğini kaybetmiş yağ kullanımı mekanik bileşenlere geri dönülmez zararlar vermektedir. Vakum pompa yağı aşağıdaki durumlarda değiştirilmelidir. Her 30 çalışma saatinde veya her filtre değişiminde ... -
Page 13: Terazi Kalibrasyonu
TÜRKÇE Terazi Kalibrasyonu UYARI: Terazi kalibrasyonu gereksiz yere yapılmamalıdır. Terazinin doğru tartmadığını düşünüyorsanız lütfen teknik servisi arayın. 1. Gaz tankı boş olmalıdır. 2. Ana menüye gidin. 3. ESC tuşuna 5 saniye basılı tutun. 4. AĞIRLIK KALİBRASYONU'nu seçin. 5. Terazinin üzerine boş bir gaz tankı koyup ENTER'a basın. 6. -
Page 14: Terazi Sıfırlama
TÜRKÇE Terazi Sıfırlama UYARI: Terazi sıfırlama gereksiz yere yapılmamalıdır. Terazinin doğru tartmadığını düşünüyorsanız lütfen teknik servisi arayın. 1. Gaz tankı boş olmalıdır. 2. Ana menüye gidin. 3. ESC tuşuna 5 saniye basılı tutun. 4. DARA SIFIRLAMA'yı seçin. 5. Terazinin üzerine boş bir gaz tankı koyup ENTER'a basın 6. -
Page 15: Sorun Giderme
TÜRKÇE Sorun Giderme Sorun Neden Çözüm Cihaz çalışmıyor Güç kablosu takılı değil Güç kablosunu takın Güç anahtarı açık değil Güç anahtarını açın Sigorta arızalı Sigortayı değiştirin Prizde akım yok Prizi kontrol edin Cihaz gaz doldurmuyor Gaz tankında gaz yok Tanka gaz doldurun Tank valfi kapalı... -
Page 16: Garanti
TÜRKÇE Garanti GARANTİ ŞARTLARI 1. Garanti süresi, malın teslim tarihinden itibaren başlar ve (...) yıldır. 2. Malın (hortum ve adaptör hariç) tamamı firmamız garanti kapsamındadır. 3. Satıcı/bayi tarafından satış tarihi yazılmayan, kaşe ve imza olmayan garanti belgeleri geçersizdir. 4. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. - Page 17 TÜRKÇE fazla olması unsurlarının yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması, Tamiri için gereken azami sürenin aşılması, Firmanın servis istasyonunun, servis istasyonunun mevcut olmaması halinde sırayla satıcısı, bayii, acentesi, temsilciliği, ithalatçısı veya imalatçı- üreticisinden birisinin düzenleyeceği raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi, durumlarında tüketici malının ücretsiz değerlendirilmesini, bedel iadesi veya ayıp oranında bedel indirimi talep edebilir.
- Page 18 TÜRKÇE GARANTİ BELGESİ MALIN CİNSİ KLİMA GAZ DOLDURMA CİHAZI MARKASI SMART MODELİ ACS-P SERİ NO ..........TESLİM TARİHİ VE YERİ ..........GARANTİ SÜRESİ ..........AZAMİ TAMİR SÜRESİ 30 İŞ GÜNÜ BAYİ VEYA DİSTRİBÜTÖR FİRMANIN ÜNVANI ..........ADRESİ ..........TELEFONU ..........
- Page 19 ENGLISH Contents Technical Specifications ......20 Maintenance ..........29 Safety ............. 21 Vacuum Pump Oil Change ...... 29 Scale Calibration ........30 A/C System ..........22 Scale Zeroing .......... 31 Components .......... 23 Troubleshooting ........32 Control Panel ......... 24 Warranty ..........33 Setup .............
-
Page 20: Technical Specifications
ENGLISH Technical Specifications Model ............ACS-P Refrigerant type ........R134a, R1234yf, R22, R404A, R407C Power supply ........... 220 V ±10% / 50Hz Display ............. 2x16 character LCD Scale resolution ........±5 gr Vacuum pump ......... 3 m (optional 6 m /h &... -
Page 21: Safety
ENGLISH Safety Read this manual carefully and understand all the procedures outlines in this manual before operating the unit. Failure to follow these procedures could result in personal injury or property damage. Allow only qualified personnel to operate this unit. The operator must have basic knowledge of air conditioning and refrigeration systems, including potential hazards associated with the handling of refrigerants and systems under high pressure. -
Page 22: A/C System
ENGLISH A/C System COMPRESSOR: Pumps out refrigerant vapor under high pressure and high heat to the condenser. CONDENSER: Takes the heated high pressure refrigerant vapor from the compressor and cools it, changing it to liquid state. DRIER FILTER: Removes moisture from the refrigerant which can damage and block the air conditioning system if allowed to circulate. -
Page 23: Components
ENGLISH Components Metal Case Manifold Block Scale LCD Display Vacuum Pump Power Switch New Oil Bottle... -
Page 24: Control Panel
ENGLISH Control Panel ENTER enter value / confirm tank info / interrupt previous / increase value DOWN next / decrease value... -
Page 25: Setup
ENGLISH Setup Unpack the unit and accessories. The package contains: ACS-P unit and electronic scale Low-side and high-side services hoses and quick-action coupler valves Oil filler cap Operating manual and warranty Before the first use: 1. Place the unit on a level surface. -
Page 26: Operations
ENGLISH Operations Vacuum The purpose of this operation is to remove ambient air, water vapor and other non condensable gases contained in the A/C system. Recommended minimum time is 25 minutes. WARNING: Discharge refrigerant from A/C system by other means before starting vacuum operation. -
Page 27: Charge Refrigerant
ENGLISH WARNING: Vacuum operation is required prior to Leak Control. WARNING: Monitor low-side pressure gauge during the operation. Any rise in the vacuum indicates a leak in the vehicle A/C system. 1. The LCD will display LEAK CONTROL TIME. 2. Press ENTER to modify leak control time. 3. -
Page 28: Add New Oil
ENGLISH Add New Oil Add new oil to the vehicle A/C system. WARNING: Vacuum operation is required prior to Add New Oil. WARNING: Open oil valve when you see the warning on the LCD. Add the desired amount by watching cursors then CLOSE OIL INJECTION VALVE. After closing the oil valve, press ENTER to proceed. -
Page 29: Maintenance
ENGLISH Maintenance Vacuum Pump Oil Change In order to maintain pump efficiency, vacuum pump oil must be changed regularly. Contaminated oil might lead to irreversible damage to mechanical components of the vacuum pump. Change vacuum pump oil under the following conditions: ... -
Page 30: Scale Calibration
ENGLISH Scale Calibration WARNING: Scale calibration must not be performed unless it is absolutely necesssary. If scale is no longer measuring accurately, please call technical service. 1. Storage tank must be empty. 2. Go to main menu. 3. Press ESC for 5 seconds (until service menu shows up). 4. -
Page 31: Scale Zeroing
ENGLISH Scale Zeroing WARNING: Scale zeroing must not be performed unless it is absolutely necesssary. If scale is no longer measuring accurately, please call technical service. 1. Storage tank must be empty. 2. Go to main menu. 3. Press ESC for 5 seconds (until service menu shows up). 4. -
Page 32: Troubleshooting
ENGLISH Troubleshooting Problem Cause Solution Unit does not turn on Power cord not plugged in Plug in the power cord Power switch off Turn the power switch on Circuit breaker error Replace circuit breaker No power in AC outlet Check power source Unit does not charge No refrigerant in tank Fill tank with refrigerant... -
Page 33: Warranty
ENGLISH Warranty WARRANTY TERMS Warranty period is (...) years and commences on the delivery date of the product. The entire product except the hoses and the adapters is warranted by our company. The warranty certificates without the sales date written by the seller/dealer and stamp and signature are invalid. - Page 34 ENGLISH product continuously; The required maximum repair period is exceeded; It is determined that the defect cannot be remedied with a report prepared by the service station of the company, and if a service station is not available, by any one of the product's seller, distributor, agency, representative, importer or manufacturer, respectively;...
- Page 35 ENGLISH CERTIFICATE OF WARRANTY PRODUCT TYPE REFRIGERANT RECOVERY RECYCLE RECHARGE MACHINE BRAND SMART MODEL ACS-P SERIAL NUMBER ..........PLACE AND DATE OF DELIVERY ..........WARRANTY PERIOD ..........MAXIMUM REPAIR PERIOD 30 WORKING DAYS DEALER OR DISTRIBUTOR COMPANY TITLE ..........ADDRESS ..........
