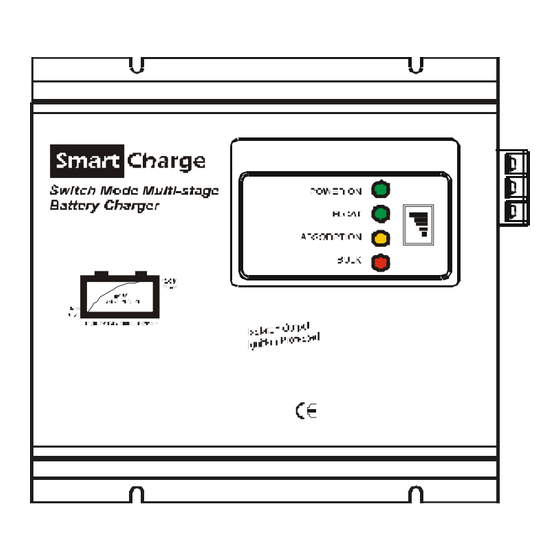

Smart
Charge
Switch Mode Multi-stage
Battery Charger
B A T T E R Y C H A R G E R & P O W E R S U P P L Y
BC-012-5APT, 8APT, 10APT, 15APT, 15AT, 20AT,
BC-012-25AT, 30AT, 40AT, 50AT, 60AT, 70AT
BC-024-5APT, 8APT, 10AT, 15AT, 20AT, 25AT, 30AT, 35AT
Switch Mode SMART BATTERY CHARGER
EN INSTRUCTION MANUAL – Page 2
Intelligentes Mehrstufen BATTERIELADEGERÄT
DE BEDIENUNGSANLEITUNG – Seite 9
Caricabatterie switching a quattro stadi
IT MANUALE ISTRUZIONI – Page 16
Switch Mode SMART BATTERI LADER
NO BRUKERVEILEDNING – Side 23
Switch Mode BATTERILADER
DK BRUGERVEJLEDNING – Side 30
Advertisement
Table of Contents
Related Manuals for SMART 35AT
Summary of Contents for SMART 35AT
-
Page 1: Battery Charger
B A T T E R Y C H A R G E R & P O W E R S U P P L Y BC-012-5APT, 8APT, 10APT, 15APT, 15AT, 20AT, BC-012-25AT, 30AT, 40AT, 50AT, 60AT, 70AT BC-024-5APT, 8APT, 10AT, 15AT, 20AT, 25AT, 30AT, 35AT Switch Mode SMART BATTERY CHARGER EN INSTRUCTION MANUAL – Page 2 Intelligentes Mehrstufen BATTERIELADEGERÄT... - Page 2 “AGM“ / starter / wet batteries, sealed lead acid “GEL“ batteries, or for the charging of Calcium batteries. The smart charger can also be used as a power supply to provide power to DC loads when a battery is not available. For safety reasons, the input and output of the charger are completely isolated.
- Page 3 Model: BC-012-15AT, 20AT, 25AT, 30AT, 40AT, 50AT, 60AT, 70AT Model: BC-024-10AT, 15AT, 20AT, 25AT, 30AT, 35AT B A T T E R Y C H A R G E R & P O W E R S U P P L Y Key to components (Fig 1) 1.
- Page 4 The “BULK” LED lights up. This means the battery charger is beginning at the stage of charging. According to the battery type, adjust the charge setting dip switch to get the optimum charge. Connect battery to the DC output terminal. The smart charger will perform the four-stage charge automatically. The 1...
- Page 5 INSTRUCTION MANUAL Output Voltage Setting Table SW No. Battery Selector Float Voltage Power Supply 15.0 14.6 14.2 13.8 13.5 13.2 13.8 13.5 13.2 Output 30.0 29.2 28.4 27.6 27.0 26.4 27.6 27.0 26.4 Output Note: Dip-SW No. 1, 2 and 3 are switched off automatically (regardless it is on/off), when Dip-SW No. 6 is switched on.
-
Page 6: Troubleshooting
INSTRUCTION MANUAL Trouble shooting Status Possible cause Suggest remedy No AC input. Check the AC power source. Over temperature shutdown. Allow charger to cool down. No DC output or charger Bad contact of battery terminal. can’t startup Check the connection between charger and battery. -
Page 7: Specification
INSTRUCTION MANUAL Specification Model BC-12-10APT BC-12-15APT BC-12-15AT BC-12-20AT BC-012-25AT Input Voltage 230~240VAC +/-10% 50Hz Bulk / Absorption Charging 14.2V / 14.6 V / 15.5V (selectable) Float Charging 13.2V / 13.5V / 13.8 V (selectable) Max. Output DC Current Max. Battery capacity 150AH 200AH 200AH... -
Page 8: Warranty
5APT 8APT 10AT 15AT 20AT 25AT 30AT 35AT Input Voltage 200~240VAC +/-10% 50Hz or 100~120VAC +/-10% 60Hz Bulk / Absorption Charging 28.4V / 29.2 V / 31.0V (selectable) Float Charging 26.4V / 27.0V / 27.6 V (selectable) Max. Output DC Current Max. - Page 9 BEDIENUNGSANLEITUNG Garantie Die Garantie verfällt in dem Moment, in dem das Gerät nicht seiner Bestimmung nach verwendet wurde oder falsch in Betrieb genommen. Wird das Gerät missbraucht, modifiziert, nicht ordnungsgemäß eingesetzt oder installiert, physisch beschädigt, sowohl intern als auch extern beschädigt durch falsche Anwendung an ungeeigneten Orten erlischt die Garantie ebenfalls Wir sind nicht haftbar für Beschädigungen, weder direkt noch zufällig, speziell, wirtschaftliche- oder Folgeschäden hervorgerufen durch Fahrlässigkeit oder anderer Fehler.
- Page 10 Modell: BC-012-15AT, 20AT, 25AT, 30AT, 40AT, 50AT, 60AT, 70AT Modell: BC-024-10AT, 15AT, 20AT, 25AT, 30AT, 35AT B A T T E R Y C H A R G E R & P O W E R S U P P L Y Einzelteilebezeichnung (Fig 1) 1.
- Page 11 BEDIENUNGSANLEITUNG Normalbetrieb Betrieb als Batterieladegerät (Booster) Eingangskabel an geerdete Wechselstrombuchse anschließen. Hauptschalter einschalten; die LED "POWER ON" geht an. Damit wird angezeigt, dass das Gerät für den Ladevorgang bereit ist. Die LED "Bulk-Spannung" geht an. Das bedeutet, das Ladegerät beginnt mit der 1. Phase des Ladevorgangs. Der Dip-Schalter für den Ladevorgang muss hier je nach Batterietyp entspr.
- Page 12 BEDIENUNGSANLEITUNG Tabelle Grenzspannungseinstellungen SW No. Batterietyp Float Spannung Stromversorgung 12V Ausgangs 15.0 14.6 14.2 13.8 13.5 13.2 13.8 13.5 13.2 Spannung 24V Ausgangs 30.0 29.2 28.4 27.6 27.0 26.4 27.6 27.0 26.4 Spannung Dip-Schalter SW 1, 2 und 3 werden automatisch ausgeschaltet (unabhängig von der Ein- /Aus-Stellung), Hinweis: wenn Dip-Schalter SW 6 auf OFF steht.
-
Page 13: Fehlersuche
BEDIENUNGSANLEITUNG Fehlersuche Status Mögliche Ursache Abhilfe Netzspannungsversorgung Es liegt keine Netzspannung an prüfen Keine Netzspannung Gerät wurde wegen Gerät abkühlen lassen. vorhanden, Überhitzung . abgeschaltet oder Ladegerät schaltet nicht Wackelkontakt an Anschlüsse zwischen Ladegerät denBatterieklemmen und Batterie prüfen. Kurzgeschlossener Ausgang. Netzspannung muss innerhalb Netzspannung ist zu gering. -
Page 14: Technische Daten
BEDIENUNGSANLEITUNG Technische daten MODELL BC-12-10APT BC-12-15APT BC-12-15AT BC-12-20AT BC-012-25AT Eingangsspannung 200~240 VAC +/-10% 50Hz Hauptladung Bulk/Absorption 14.2V / 14.6 V / 14.8V Hauptladung Float 13.2V / 13.5V / 13.8 V Max Ladestrom Max. Batteriekapazität 120AH 150AH 200AH 300AH 350AH Ausgangsripple <... - Page 15 BC-024- MODELL 5APT 8APT 10AT 15AT 20AT 25AT 30AT 35AT Eingangsspannung 200~240 VAC +/-10% 50Hz 28.4V / 29.2 V / 29.6V Hauptladung Bulk/absorption Hauptladung Float 26.4V / 27.0V / 27.6 V Max Ladestrom Max. Batteriekapazität 75AH 100AH 150AH 200AH 300AH 400AH 500AH 600AH Ausgangsripple <...
- Page 16 MANUALE ISTRUZIONI Informazioni importanti! Grazie per aver acquistato questo caricabatterie switching a quattro stadi. Leggete attentamente queste istruzioni prima di utilizzare l’apparecchio. Conservate il manuale d’uso in un posto sicuro. Questo manuale d’uso è parte del prodotto e va sempre conservato per possibili future consultazioni.
- Page 17 Modello: BC-012-15AT, 20AT, 25AT, 30AT, 40AT, 50AT, 60AT, 70AT Modello: BC-024-10AT, 15AT, 20AT, 25AT, 30AT, 35AT B A T T E R Y C H A R G E R & P O W E R S U P P L Y Indicatori e controlli (Fig 1) 1.
- Page 18 MANUALE ISTRUZIONI Istruzioni e operazioni di base Funzionamento come caricabatterie booster Collegate il cavo di ingresso alla fonte a corrente continua CC. Posizionate il tasto di accensione su ON; l’indicatore POWER ON si illumina. Ciò sta ad indicare che l’apparecchio è pronto per la ricarica. L’indicatore LED “BULK” si illumina. Ciò sta a significare che il caricabatteria ha iniziato il primo stadio di carica.
- Page 19 MANUALE ISTRUZIONI Tavola regolazione tensione d’uscita Selettore batteria Tensione float Alimentazione Tasto No. 15.0 14.6 14.2 13.8 13.5 13.2 13.8 13.5 13.2 uscita 30.0 29.2 28.4 27.6 27.0 26.4 27.6 27.0 26.4 uscita Nota: I tasti dip 1, 2 e 3 vengono automaticamente disinseriti (indipendentemente dal fatto che siano su ON oppure su OFF) quando il tasto dip 6 è...
-
Page 20: In Caso Di Problemi
MANUALE ISTRUZIONI In caso di problemi Stato Possibile causa Remedio suggerito Controllate la fonte di Nessun ingresso CA. alimentazione CA. Nessuna uscita CC Attendete il raffreddamento del Interruzione per sovratemperatura. caricabatterie. oppure il caricabatteri Cattivo contatto dei terminali della e non si Controllate il collegamento tra il batteria. - Page 21 MANUALE ISTRUZIONI Caratteristiche Modello BC-12-10APT BC-12-15APT BC-12-15AT BC-12-20AT BC-012-25AT Tensione d’ingresso 200~240 Vca +/-10% 50Hz Ricarica Bulk / Absorption 14.2V / 14.6 V / 14.8V Ricarica Float 13.2V / 13.5V / 13.8 V Corrente di uscita massima CC Capacità massima batteria 150AH 200AH 200AH...
- Page 22 Modello 5APT 8APT 10AT 15AT 20AT 25AT 30AT 35AT Tensione d’ingresso 200~240 Vca +/-10% 50Hz Ricarica Bulk / Absorption 28.4V / 29.2 V / 29.6V Ricarica Float 26.4V / 27.0V / 27.6 V Corrente di uscita massima CC Capacità massima batteria...
- Page 23 BRUKERVEILEDNING Innledning Smart batteriladere BC-serien er utstyrt med en 4-trinns booster og konstant tilførsel. Til forskjell fra tradisjonelle ladere, gir dette en mye raskere, mer presis og effektiv lading av opptil 100% av batterikapasiteten. Takket være det første trinnet (tidsstyrt lading).
- Page 24 Modell: BC-012-15AT, 20AT, 25AT, 30AT, 40AT, 50AT, 60AT, 70AT Modell: BC-024-10AT, 15AT, 20AT, 25AT, 30AT, 35AT B A T T E R Y C H A R G E R & P O W E R S U P P L Y Nøkkelkomponenter (Fig 1)
- Page 25 BRUKERVEILEDNING Instruksjon og normale responser For bruk som Smart lader Forbind inngangskabelen til DC kilden. Skrur på hovedbryteren, «POWER ON» lyser opp. Dette angir innretningen er klar for å lade. «BULK» lampen lyser opp. Dette betyr at laderen begynner på det 1 trinn av å ladingen. Avhengig av batteritype, juster innstiller for å...
- Page 26 BRUKERVEILEDNING Tabell Innstilling for utgangsspenning Bryter Batteri velger Flytspenning Strømforsyning PÅ PÅ PÅ PÅ PÅ PÅ PÅ PÅ PÅ PÅ 15.0 14.6 14.2 13.8 13.5 13.2 13.8 13.5 13.2 Utgang 30.0 29.2 28.4 27.6 27.0 26.4 27.6 27.0 26.4 Utgang Anmerkning: Bryter Nr.
- Page 27 BRUKERVEILEDNING Feilsøking Status Mulig årsak Foreslå utbedring Ingen AC inngang. Sjekk AC tilførsel. Ingen DC Overtemperatur avstengning. Gi laderen tid til å avkjøle seg. utgang eller lader kan Dårlig kontakt av batteriterminal. Sjekk forbindelsen mellom starte lader og batteri. kortslutning. Behold inngangsspenning AC Inngangsspenning er for lav.
- Page 28 BRUKERVEILEDNING Spesifikasjon Modell BC-12-10APT BC-12-15APT BC-12-15AT BC-12-20AT BC-012-25AT Inngangsspenning 200~240VAC +/-10% 50Hz Bulk / Absorption lading 14.2V / 14.6 V / 15.5V (selectable) Float lading 13.2V / 13.5V / 13.8 V (selectable) Maksimal. Ut DC Strøm Maksimal batteri kapasitet 150AH 200AH 200AH 300AH...
- Page 29 BC-024- BC-024- Modell 5APT 8APT 10AT 15AT 25AT 30AT 35AT 20AT Inngangsspenning 200~240VAC +/-10% 50Hz Bulk / Absorption lading 28.4V / 29.2 V / 31.0V (selectable) Float lading 26.4V / 27.0V / 27.6 V (selectable) Maksimal. Ut DC Strøm 300A...
- Page 30 BRUGERVEJLEDNING Vigtig information! Tak fordi De købte denne fire-trins batterilader. Læs venligst brugervejledningen, før De tager apparatet i brug. De bør gemme vejledningen til senere brug. Denne vejledning er en del af produktet, og skal følge dette. Introduktion BC batterilader serien er udstyret med en fire-trins booster, og konstant strøms ladning.
- Page 31 Model: BC-012-15AT, 20AT, 25AT, 30AT, 40AT, 50AT, 60AT, 70AT Model: BC-024-10AT, 15AT, 20AT, 25AT, 30AT, 35AT B A T T E R Y C H A R G E R & P O W E R S U P P L Y Laderens udstyr (Fig 1) 1.
- Page 32 BRUGERVEJLEDNING Instruktion og normaldrift Drift som batterilader Tilslut tilledningen til en 230 V AC stikkontakt. Tænd for afbryderen, og ”POWER ON” lampen tænder. Dermed indikeres at laderen er klar. Hvis et batteri er tilsluttet vil ”BULK” lampen (rød) tænde. Dette betyder at laderen begynder opladningens 1.
- Page 33 BRUGERVEJLEDNING Tabel for spændingsindstilling SW No. Battery Selector Float Voltage Power Supply 14.8 14.6 14.2 13.8 13.5 13.2 13.8 13.5 13.2 Output 29.6 29.2 28.4 27.6 27.0 26.4 27.6 27.0 26.4 Output BEMÆRK: Dip-switch nr. 1, 2 og 3 slukkes automatisk (uanset om de er tændt eller slukket), når dip-switch nr.
- Page 34 BRUGERVEJLEDNING Fejlfinding Problem Mulig årsag Løsning Ingen netspænding. Kontroller netspænding. Batteri er Overophedning. Lad apparatet køle. tilsluttet, og laderen Dårlig forbindelse. fungerer Efterse forbindelser mellem ikke. apparatet og batteriet. Udgang kortsluttet. Netspænding for lav. Kontroller netspænding. Opladning Ustabil Ladespænding forkert. Vælg korrekt indstilling.
- Page 35 BRUGERVEJLEDNING Specifikationer Model BC-12-10APT BC-12-15APT BC-12-15AT BC-12-20AT BC-012-25AT Input Voltage 200~240 VAC +/-10% 50/60Hz Bulk / Absorption Charging 14.2V / 14.6 V / 14.8V Float Charging 13.2V / 13.5V / 13.8 V Max. Output DC Current Max. Battery capacity 150AH 200AH 200AH 300AH...
- Page 36 MODEL 5APT 8APT 10AT 15AT 20AT 25AT 30AT 35AT Input Voltage 200~240 VAC +/-10% 50/60Hz Bulk / Absorption Charging 28.4V / 29.2 V / 29.6V Float Charging 26.4V / 27.0V / 27.6 V Max. Output DC Current Max. Battery capacity...
