AC Hydraulic SD20PHL User Manual
  1. Manuals
  2. Brands
  3. AC Hydraulic Manuals
  4. Jacks
  5. SD20PHL
  6. User manual

AC Hydraulic SD20PHL User Manual

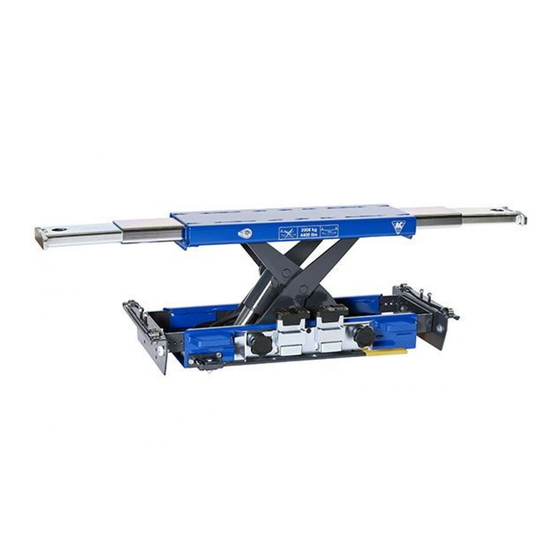

Air-hydraulic jacking beam
Hide thumbs Also See for SD20PHL:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 9

Quick Links

Download this manual
SD20PHL
Capacity 2.000 kg
SD26PHL
Capacity 2.600 kg
Brugermanual
DK
Lufthydraulisk Saksedonkraft
User's guide
GB
Air-hydraulic Jacking Beam
Betriebsanleitung
DE
Lufthydraulischer Scherenheber
DK
NO
SE
FR
AC Hydraulic A/S
Fanøvej 6
DK-8800 Viborg - Danmark
Tel.: +45 8662 2166
Fax: +45 8662 2988
E-mail: ac@ac-hydraulic.dk
www.ac-hydraulic.com
GB
DE
FR
NL
ES
IT
RU

Advertisement

loading
Need help?

Need help?

Do you have a question about the SD20PHL and is the answer not in the manual?

Questions and answers

Related Manuals for AC Hydraulic SD20PHL

Summary of Contents for AC Hydraulic SD20PHL

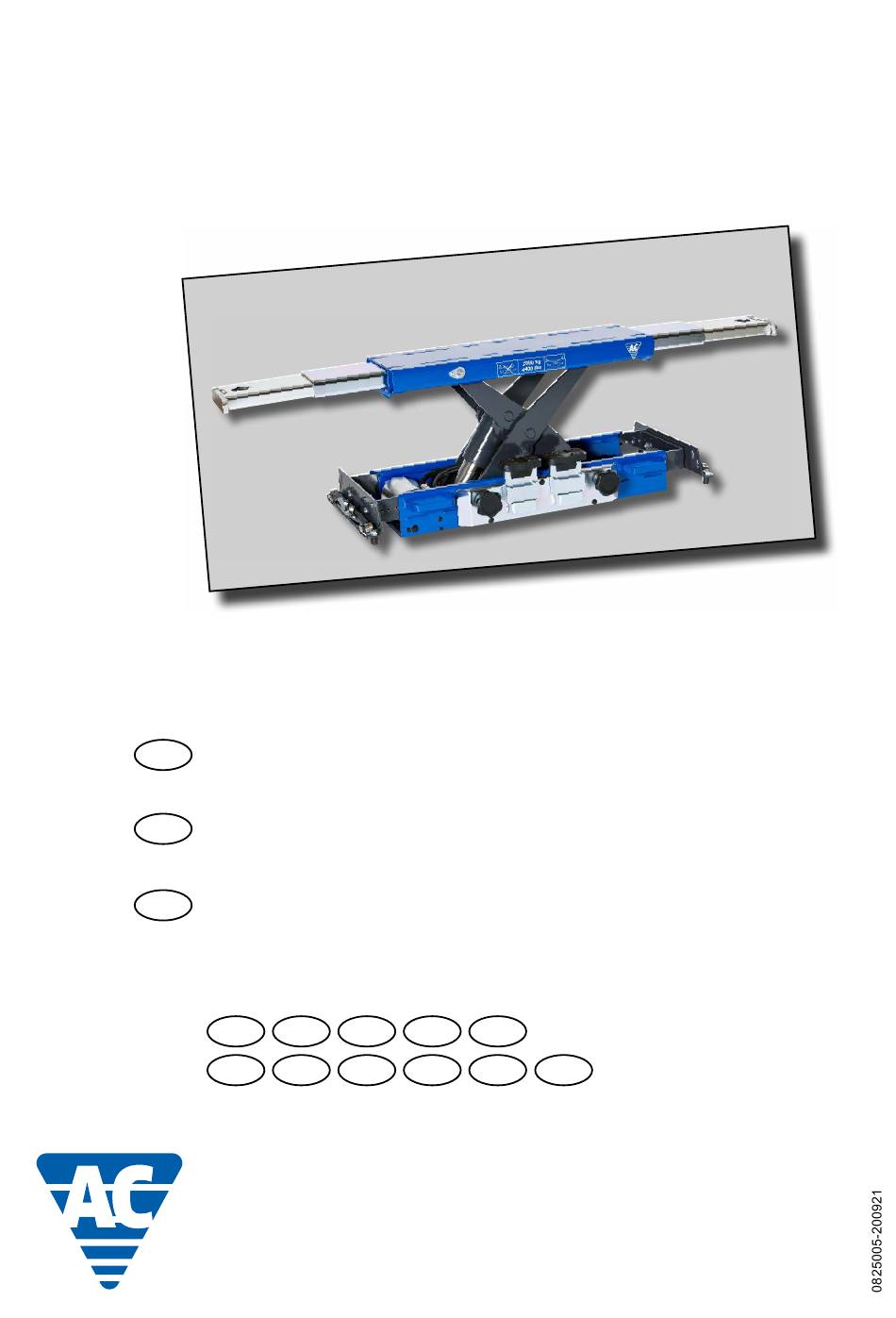

  • Page 1 SD20PHL Capacity 2.000 kg SD26PHL Capacity 2.600 kg Brugermanual Lufthydraulisk Saksedonkraft User’s guide Air-hydraulic Jacking Beam Betriebsanleitung Lufthydraulischer Scherenheber AC Hydraulic A/S Fanøvej 6 DK-8800 Viborg - Danmark Tel.: +45 8662 2166 Fax: +45 8662 2988 E-mail: ac@ac-hydraulic.dk www.ac-hydraulic.com...
  • Page 2 ADVARSLER – sikkerhedsforanstaltninger WARNINGS – Safe usage instructions WARNUNGEN – Sicherheitsvorschriften AVERTISSEMENTS – Instructions pour une utilisation de toute sécurité VARNINGAR – instruktioner för säker användning VAROITUKSET – Turvallisuusohjeet WAARSCHUWING – Instructies voor veilig gebruik ADVERTENCIAS – Instrucciones de seguridad ПРЕДУПРЕЖДЕНИЯ...
  • Page 3 2000 kg 2600 kg Fig.2 Fig.3  Fig 5 Fig.4 6235325 6235330 Fig.5...
  • Page 4 Montering Assembly Montage Assemblage Montering Asentaminen Assemblage Montaje Сборка Montaggio Eksempler Example Beispiel Exempel Esimerkki Voorbeeld Ejemplo Пример Esempio Fig.6 Fig.7 Fig.8...
  • Page 5 12 mm Fig.9 Fig.10 Fig.11 ± Fig.12 Fig.13...
  • Page 6 6235325 6235330 Fig.14 Fig.15  Fig 6 Fig.16 Fig.17 Fig.18...
  • Page 7 Fig.19...
  • Page 8 (Original tekst) SD20PHL / SD26PHL sikkerhedsstoppet. Drej begge plastgreb mod uret (det venstre greb til udløserventil og det højre greb til ADVARSLER - udløsning af sikkerhedsstop). Begge greb returnerer til sikkerhedsforanstaltninger neutral efter påvirkning. Støjemission: Det A-vægtede lydtryksniveau er max. 85 Saksedonkraften må...

  • Page 9: Maintenance

    (Translation of original text) SD20PHL / SD26PHL (release valve to the left, release for safety stop to the right). Both handles automatically return to neutral after WARNING - releasing. safe usage instructions Noise emision: The A-weighted sound pressure level is max.

  • Page 10: Betrieb

    (Translation of original text) SD20PHL / SD26PHL heitsstop zu senken. Senken: Den Heber ein bisschen aufpumpen, um die Auslösung WARNUNGEN des Sicherheits stop zu ermöglichen. Beide Plastgriffe links Sicherheitsvorschriften drehen (der linke Handgriff zum Auslöserventil und der rechte Handgriff zum Auslösen des Sicherheits stopps).
  • Page 11 (Translation of original text) SD20PHL / SD26PHL poignée gauche dans le sens inverse des aiguilles d’ une montre. Avertissement Abaissement: Lever légèrement afin de relâcher le cran de sécurité. Tourner les deux poignées dans le sens anti-horaire (re- 1. La traverse de levage ne doit être montée que sur les élévateurs lâcher la vanne à...
  • Page 12 (Translation of original text) SD20PHL / SD26PHL gen går tillbaka till det neutrala läget när de släpps. Bulleremission: Den A-viktade ljudtrycksnivån är högst Varningar - säkerhetsföreskrifter 85 dB(A). 1. Saxdomkraften får endast användas på liftar som har Underhåll godkänts för montering av hjälpdomkraft. Observera Underhåll och reparation ska utföras av kvalificerad per-...
  • Page 13 (Translation of original text) SD20PHL / SD26PHL Lasku: Nosta hiukan, jotta suojarajoitin vapautuu. Käännä molempia kahvoja vastapäivään (päästöventtiili vasem- Varoitukset ja turvaohjeet malla, suojarajoittimen vapautin oikealla). Molemmat kahvat palaa automaattisesti vapaalle vapautuksen 1. Nostovarren saa asentaa vain nostokoneisiin, joiden jälkeen.

  • Page 14: Montage

    (Translation of original text) SD20PHL / SD26PHL ligheidsstop uit te schakelen. Draai beide hendels de wij- zers van de klok in (links de terugloop van de pomp, rechts Veiligheidsvoorschriften de deblokkering van veiligheidsstop). Beide hendels gaan automatisch terug naar de neutrale na het loslaten.

  • Page 15: Montaje

    (Translation of original text) SD20PHL / SD26PHL descenso, el asa derecha posibilita el enganche y desenganche de seguridad). Ambas asas vuelven a su posición neutral des- Advertencia & instrucciones de seguridad pués de soltarlas. Emisión de ruidos: El nivel de ruido A ponderado es, como 1.

  • Page 16: Manutenzione

    (Translation of original text) SD20PHL / SD26PHL di pompaggio in modo da disinnestare il fermo di sicurezza. Ruotare le due leve di plastica in senso antiorario (leva sinistra AVVERTENZE - norme di sicurezza per la valvola di disinnesto e leva destra per il disinnesto del fermo di sicurezza).
  • Page 17 (Translation of original text) SD20PHL / SD26PHL до ближайшего предохранительного упора, поворачивая левую ручку против часовой стрелки. ПРЕДУПРЕЖДЕНИЕ − ИНСТРУКЦИИ ПО Опускание: Немного приподнимите, чтобы отпустить БЕЗОПАСНОМУ ПРИМЕНЕНИЮ предохранительный упор. Поверните обе ручки против часовой стрелки. (клапан сброса давления слева, отпускание...
  • Page 18 SD20PHL SD26PHL...
  • Page 19 SD20PHL SD26PHL Pos. Art. No. Art. No. Pcs. Benævnelse Description Bezeichnung 62 200 00 62 360 00 Lufthydraulisk Air-hydraulic Lufthydraulischer saksedonkraft jacking beam Scherenheber 1 01 000 00 01 000 00 O-ring O-ring O-ring 2 02 002 24 02 002 24...
  • Page 20 91 200 30 91 200 36...
  • Page 21 SD20PHL SD26PHL Pos. Art. No. Art. No. Pcs. Beskrivelse Description Bezeichnung 91 200 30 91 200 36 Pumpe, komplet Pump, complete Pumpe, komplett 01 000 00 01 000 00 O-ring O-ring O-ring 01 007 00 01 007 00 O-ring O-ring...
  • Page 22 62 220 00 SD20PHL SD26PHL Pos. Art. No. Art. No. Pcs. Beskrivelse Description Bezeichnung 62 220 00 62 220 00 Betjeningspanel Control panel Bedienfeld 1 02 095 00 02 095 00 Ventil Valve Ventil 2 02 099 00 02 099 00...
  • Page 23 90 728 40 90 728 42 SD20PHL SD26PHL Pos. Art. No. Art. No. Pcs. Benævnelse Description Bezeichnung 90 728 42 90 728 40 Luftmotor, komplet Air motor, complete Luftmotor, komplett 1 02 347 00 02 347 00 Skrue Screw Schraube 2 90 267 03 90 267 02 Støtteskive...
  • Page 24 91 230 00 SD20PHL SD26PHL Pos. Art. No. Art. No. Pcs. Benævnelse Description Beschreibung 91 230 00 91 230 00 Cylinder, komplet Cylinder complete Zylinder, komplett 01 020 00 01 020 00 O-ring O-ring O-ring 01 029 00 01 029 00...
  • Page 25 HYDRAULIK DIAGRAM HYDRAULIC CHART HYDRAULISCHES DIAGRAMM...
  • Page 26 TILBEHØR ACCESSORIES ZUBEHÖR 62 353 20 62 353 30 Pos. Art. No. Art. No. Pcs. Benævnelse Description Bezeichnung 62 353 30 62 353 20 Sikkerhedskit Safety kit Sicherheits-Sets 02 002 30 Skrue Screw Schraube 02 003 00 Møtrik Mutter 02 116 00 Skive Washer Scheibe...
  • Page 27 Pos. Art. no. Pcs. Benævnelse Description Bezeichnung 62 125 00 130 mm 130 mm 130 mm Forlænger Extension Verlängerung 62 126 00 208 mm 208 mm 208 mm Forlænger Extension Verlängerung 62 172 00 Gummisadel Rubber saddle Gummisattel 02 989 00 40 mm 40 mm 40 mm...
  • Page 28 Dichiarazione di conformità UE EU Överensstämmelseforsäkran ЕС декларации о соответствии Directive 2006/42/EC Lufthydraulisk Saksedonkraft, Paineilmahydraulinen nostovarsi, SD20PHL, SD26PHL SD20PHL, SD26PHL er i overensstemmelse med Maskindirektivets bestem- vastaa Konedirektiivin (direktiivi 2006/42/EC ja EN melser (Direktiv 2006/42/EC og EN 1494). 1494). Carsten Rødbro Jensen, Fanøvej 6, DK-8800 er be- Carsten Rødbro Jensen, Fanøvej 6, DK-8800 on valtu-...
