AC Hydraulic SD20L User Manual
  1. Manuals
  2. Brands
  3. AC Hydraulic Manuals
  4. Jacks
  5. SD20L
  6. User manual

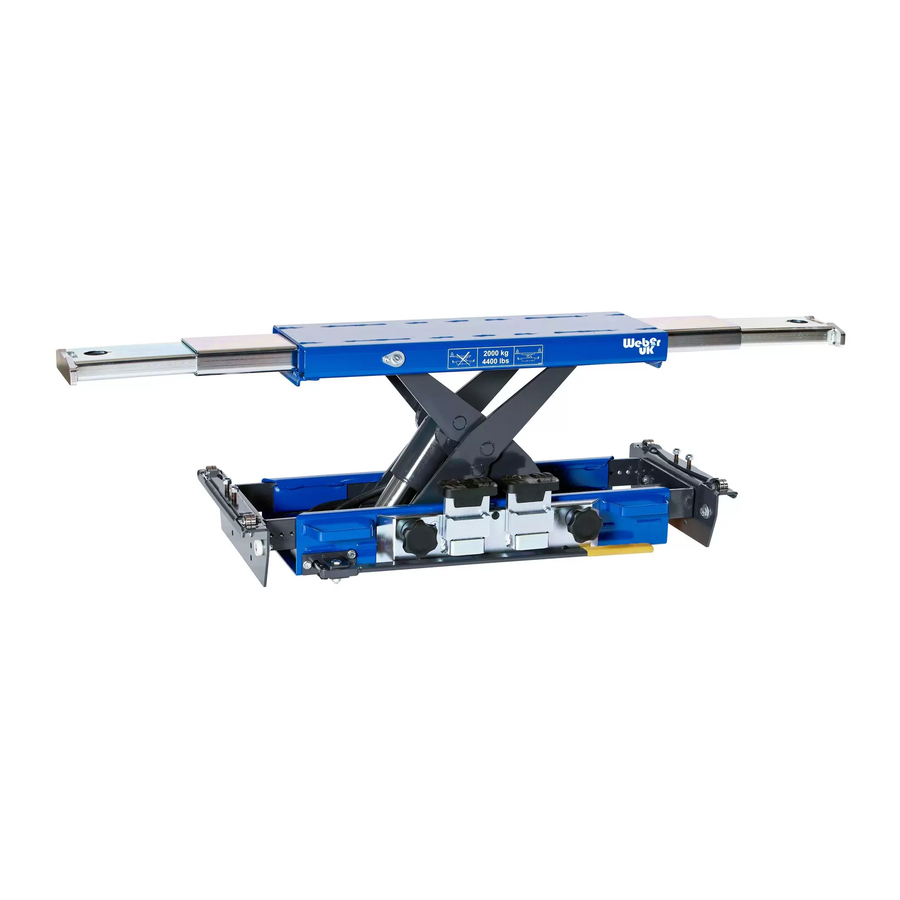

AC Hydraulic SD20L User Manual

Capacity 2.000/2.600 kg, hand-hydraulic jacking beam
Hide thumbs Also See for SD20L:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 9

Quick Links

Download this manual
SD20L
Capacity 2.000 kg
SD26L
Capacity 2.600 kg
Brugermanual
DK
Håndhydraulisk Saksedonkraft
User's guide
GB
Hand-hydraulic Jacking Beam
Betriebsanleitung
DE
Handhydraulischer Scherenheber
DK
NO
SE
FI
AC Hydraulic A/S
Fanøvej 6
DK-8800 Viborg - Danmark
Tel.: +45 8662 2166
Fax: +45 8662 2988
E-mail: ac@ac-hydraulic.dk
www.ac-hydraulic.com
GB
DE
FR
NL
ES
IT

Advertisement

loading
Need help?

Need help?

Do you have a question about the SD20L and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for AC Hydraulic SD20L

Summary of Contents for AC Hydraulic SD20L

  • Page 1 SD20L Capacity 2.000 kg SD26L Capacity 2.600 kg Brugermanual Håndhydraulisk Saksedonkraft User’s guide Hand-hydraulic Jacking Beam Betriebsanleitung Handhydraulischer Scherenheber AC Hydraulic A/S Fanøvej 6 DK-8800 Viborg - Danmark Tel.: +45 8662 2166 Fax: +45 8662 2988 E-mail: ac@ac-hydraulic.dk www.ac-hydraulic.com...
  • Page 2 ADVARSLER – sikkerhedsforanstaltninger WARNINGS – Safe usage instructions WARNUNGEN – Sicherheitsvorschriften AVERTISSEMENTS – Instructions pour une utilisation de toute sécurité VARNINGAR – instruktioner för säker användning VAROITUKSET – Turvallisuusohjeet WAARSCHUWING – Instructies voor veilig gebruik ADVERTENCIAS – Instrucciones de seguridad ПРЕДУПРЕЖДЕНИЯ...
  • Page 3 2000 kg 2600 kg 3200 kg 4000 kg Fig.2 Fig.3  Fig 5 Fig.4 6235325 6235330 Fig.5...
  • Page 4 Montering Assembly Montage Assemblage Montering Asentaminen Assemblage Montaje Сборка Montaggio Eksempler Example Beispiel Exempel Esimerkki Voorbeeld Ejemplo Пример Esempio Fig.6 Fig.7 Fig.8...
  • Page 5 12 mm Fig.9 Fig.10 Fig.11 ± Fig.12 Fig.13...
  • Page 6 6235325 6235330 Fig.14 Fig.15  Fig 6 Fig.16 Fig.17 Fig.18...
  • Page 7 Fig.19...
  • Page 8 SD20L / SD26L falder ned. Montering ADVARSLER - Se fig. 1-19 på foregående sider. sikkerhedsforanstaltninger Brugsanvisning 1. Saksedonkraften må kun anbringes på lift Løftning: Pump op med håndtaget. Sænk til godkendt til påmontering af hjælpedonkraft. nærmeste sikkerhedsstop ved at dreje venstre Bemærk at ikke alle lifte er godkendte, samt at...

  • Page 9: Maintenance

    SD20L / SD26L personal injury or property damage. Assembly WARNING - See fig. 1-19 on previous pages. safe usage instructions 1. The jacking beam is only to be mounted on lifts Lifting: Pump the handle. Lower to the nearest safety approved by the lift manufacturer for mounting stop by turning left handle counter clockwise.

  • Page 10: Wartung

    SD20L / SD26L WARNUNGEN Montage Sicherheitsvorschriften fig. 1-19 Siehe auf den vorstehenden Seiten. 1. Den Scherenheber nur in einen für diesen geeigneten Betrieb begutachteten Hebebühne montieren. Beachten Sie Heben: Den Pumphebel betätigen. Den linken Plastgriff bitte, dass nicht alle Hebebühnen für einen solchen danach links drehen, um den Heber zum Sicherheitsstop Scherenheber geeignet sind.
  • Page 11 SD20L / SD26L Utilisation Avertissement Levage: Pomper avec la poignée. Descendre à l ’arrêt de 1. La traverse de levage ne doit être montée que sur sécurité le plus proche en tournant la poignée gauche dans les élévateurs dont le fabricant a approuvé le mon- le sens inverse des aiguilles d’...
  • Page 12 SD20L / SD26L kraften skadas eller sviktar och lasten ramlar ned. Montering Varningar - säkerhetsföreskrifter Se avsnittet ”Montering av upphängningsanordningar” på föregående sida. 1. Saxdomkraften får endast användas på liftar som har godkänts för montering av hjälpdomkraft. Användning Observera att alla liftar inte är godkända, samt att Lyftning: Pumpa med pumphandtaget.
  • Page 13 SD20L / SD26L Käyttö Nostaminen Varoitukset ja turvaohjeet Pumppaa kahvalla. Ala lähimmälle turvapysähdyksen kääntämällä vasenta kahvaa vastapäivään 1. Kevenninnostimen saa asentaa ainoastaan nosti- Laskeminen miin, joiden valmistaja on hyväksynyt ne kevennin- Nosta hiukan vapauttaaksesi suojarajoittimen. Käännä nostimen asennukseen. Keventimen nimellis- molempia kahvoja vastapäivään.
  • Page 14 SD20L / SD26L wijzers van de klok in (links de terugloop van de pomp, rechts de deblokkering van veiligheidsstop). Beide Veiligheidsvoorschriften hendels gaan automatisch terug naar de neutrale na het loslaten. 1. De brugkrik kan alleen worden gemonteerd op hef-...

  • Page 15: Montaje

    SD20L / SD26L Instrucciones de uso Advertencia & instrucciones Elevamiento: Bombear utilizando la palanca. Desciender de seguridad un poco el gato hasta la posición de enganche de seguridad 1. Los gatos de tijera deben ser montados únicamente mas cercana, girando el asa izquierda en el sentido contrario sobre plataformas elevadoras certificadas por su de las agujas del reloj.

  • Page 16: Manutenzione

    SD20L / SD26L martinetto. AVVERTENZE - norme di sicurezza 13. L’operatore deve accertarsi che l’uso possa avvenire nel rispetto della sicurezza propria e 1. Il montaggio del martinetto a pantografo è degli altri. Durante l’uso, l’operatore deve avere consentito esclusivamente su sollevatori omologati il controllo visivo di martinetto a pantografo e per l’applicazione di martinetti ausiliari.
  • Page 17 2. La portata del martinetto è insufficiente: Controllare che il disinnesto sia in posizione neutra e libero di muoversi. Sia il disinnesto 6222600 (regolabile con il dado 0262700) che il braccio di disinnesto 6222702 (regolabile con i controdadi 2 x 0201600 sull’albero di disinnesto della pompa) non devono presentare una particolare resistenza, in modo che la valvola di disinnesto possa chiudere a tenuta senza difficoltà.
  • Page 18 SD20L SD26L...
  • Page 19 SD20L SD26L Pos. Art. no. Art. no. Pcs. Benævnelse Description Bezeichnung 62 250 00 62 365 00 Håndhydraulisk Hand-hydraulic Handhydraulischer saksedonkraft jacking beam Scherenheber 02 003 00 02 003 00 Møtrik Mutter 02 004 28 02 004 28 Skive Disc...
  • Page 20 62 255 00 SD20L SD26L Pos. Art. No. Art. No. Pcs. Benævnelse Description Bezeichnung 62 255 00 62 255 00 Betjeningspanel Control panel Bedienfeld 02 099 00 02 099 00 Skrue Screw Schraube 02 324 00 02 324 00 Skrue...
  • Page 21 91 250 20 91 250 26 SD20L SD26L Pos. Art. No. Art. No. Pcs.Benævnelse Description Bezeichnung 91 250 20 91 250 26 Pumpe, komplet Pump, complete Pumpe, komplett 01 000 00 01 000 00 1 O-ring O-ring O-ring 01 039 00...
  • Page 22 91 230 00...
  • Page 23 SD20L SD26L Pos. Art. No. Art. No. Pcs. Benævnelse Description Beschreibung 91 230 00 91 230 00 Cylinder, komplet Cylinder complete Zylinder, komplett 01 020 00 01 020 00 O-ring O-ring O-ring 01 029 00 01 029 00 O-ring O-ring...
  • Page 24 HYDRAULIK DIAGRAM HYDRAULIC CHART HYDRAULISCHES DIAGRAMM...
  • Page 25 TILBEHØR ACCESSORIES ZUBEHÖR Pos. Art. no. Pcs. Benævnelse Description Bezeichnung 62 125 00 130 mm 130 mm 130 mm Forlænger Extension Verlängerung 62 126 00 208 mm 208 mm 208 mm Forlænger Extension Verlängerung 62 172 00 Gummisadel Rubber saddle Gummisattel 02 989 00 40 mm...
  • Page 28 Dichiarazione di conformità UE Directive 2006/42/EC Håndhydraulisk Saksedonkraft, Käsikäyttöinen kevenninnostin, SD20L, SD26L SD20L, SD26L er i overensstemmelse med Maskindirektivets bestem- vastaa Konedirektiivin (direktiivi 2006/42/EC ja EN1494). melser (Direktiv 2006/42/EC og EN1494). Carsten Rødbro Jensen, Fanøvej 6, DK-8800 on valtu- Carsten Rødbro Jensen, Fanøvej 6, DK-8800 er be-...
