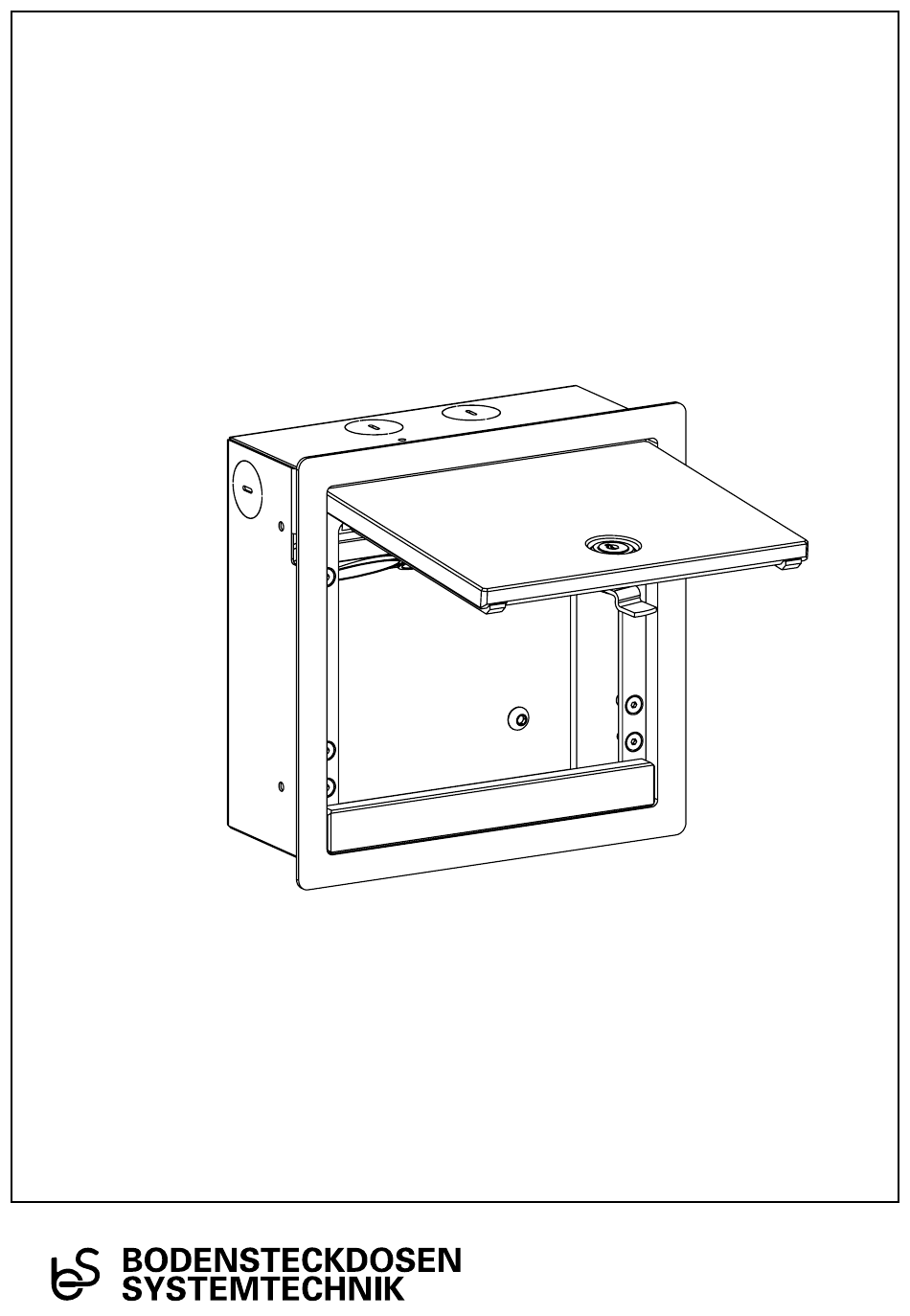

- Page 1 Bedienungsanleitung Instruction Manual 55er A-Serie 55 A-Series...
-
Page 2: Technische Daten
Technische Daten Technical specifications Exemplarisch ist die Wandsteckdose 5503A The 5503A wall socket is shown as an example. abgebildet. Das Montageprinzip gilt für alle The installation principle applies to all wall Wandsteckdosen der 55er A-Serie: 5501A, sockets from the 55 A-Series: 5501A, 5503A, 5503A, 5511A, 5523A. - Page 3 Montageanleitung Assembly Instructions Schritt 1 (Vorbereitungen) Step 1 (Preparations) Den Rahmen mit dem Deckel Unscrew the frame with the lid and abschrauben und den Geräteträger vom remove the device carrier from the Gehäuse abmontieren. Einen Ausschnitt housing ...
- Page 4 Schritt 2 Step 2 Anschließend Konstruktionskleber (K) Then spread construction adhesive (K) (e.g. (z. B. „beko ALLCON 10“) auf den seitlichen „beko ALLCON 10“) on the side surfaces of Flächen des Wandausschnitts verteilen. the wall cut-out.
- Page 5 Schritt 3 Step 3 Then insert the conduits, fit in the housing Danach die Leerohre einführen, das Gehäuse in den Wandausschnitt einsetzen into the wall cutout and allow the adhesive und den Kleber trocknen lassen. to dry.
- Page 6 Schritt 4 Step 4 Hieran die Kabel und die Steckdose Connect the cable and the socket and screw anschließen und den Geräteträger , sowie the device carrier and the frame with den Rahmen mit dem Deckel wieder the lid ...
- Page 7 Gebrauchshinweise/Instructions for use In order to ensure a lasting function of the Um eine anhaltende Funktion der Wandsteckdose wall socket, the following instructions must be zu gewährleisten sind folgende Hinweise zu observed: beachten: • Connection, repair or maintenance must be carried •...
- Page 8 © by BS Bodensteckdosen Systemtechnik GmbH BS Bodensteckdosen Systemtechnik GmbH Dingerdisser Str. 36 33699 Bielefeld, Germany Tel +49 521 9892780 Fax +49 521 989278-30 info@bodensteckdosen.com www.bodensteckdosen.com Irrtümer und technische Änderungen vorbehalten. Errors and technical changes reserved.
