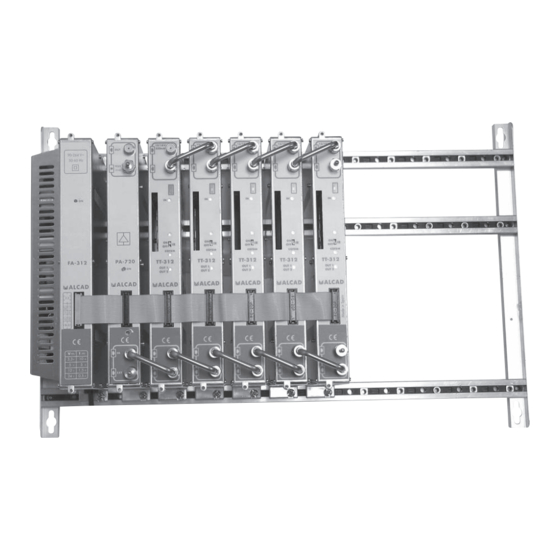

- Page 1 ALCAD EQUIPO DE TRANSMODULADORES DVB-S/S2 A 2xDVB-T DVB-S/S2 TO 2xDVB-T TRANSMODULATORS EQUIPMENT STATION DE TRANSMODULATEURS DVB-S/S2 À 2xDVB-T...
- Page 2 TRANSMODULADOR DVB-S/S2 A 2xDVB-T - DVB-S/S2 TO 2xDVB-T TRANSMODULATOR -TRANSMODULATEUR DVB-S/S2 2xDVB-T 9120213 CÓDIGO-CODE-CODE TT-312 MODELO-MODEL-MODELE Sistema de TV DVB-S / DVB-S2 DVB-T/DVB-H TV system EN 302307 EN 300421 EN 300744 Système de TV Número de entradas Number of inputs Nombre d´entrées...
- Page 3 TRANSMODULADOR DVB-S/S2 A 2xDVB-T - DVB-S/S2 TO 2xDVB-T TRANSMODULATOR -TRANSMODULATEUR DVB-S/S2 2xDVB-T 9120213 CÓDIGO-CODE-CODE TT-312 MODELO-MODEL-MODELE RECEPTOR DVB-S - DVB-S RECEIVER - RECEPTEUR DVB-S Nivel de entrada dBµV 40..95 Input level -68..-13 Niveau d'entrée F.E.C. QPSK Auto, 1/2, 2/3, 3/4, 5/6, 7/8 F.E.C.
- Page 4 TRANSMODULADOR DVB-S/S2 A 2xDVB-T - DVB-S/S2 TO 2xDVB-T TRANSMODULATOR -TRANSMODULATEUR DVB-S/S2 2xDVB-T 9120213 CÓDIGO-CODE-CODE TT-312 MODELO-MODEL-MODELE SALIDA RF - RF OUTPUT - SORTIE RF 1 ó 2 Número de canales de salida configurable 1 or 2 Number of output channels...
- Page 5 AMPLIFICADOR BANDA ANCHA - BROADBAND AMPLIFIER - AMPLIFICATEUR LARGE 9120093 CÓDIGO-CODE-CODE PA-720 MODELO-MODEL-MODELE Sistema de TV AM-TV / DVB-T / DVB-C TV system Système de TV Rango de frecuencia Frequency range 40 - 894 Gamme de fréquences Ganancia Gain ±1,0 Gain ±...
- Page 6 Temperatura ambiente con/sin ventilador °C -10..+55/+45 Room temperature with/without fan Température ambiante avec ou sans ventilateur Índice de protección IP 30 Proteccion index Indice de protection CÓMO INSERTAR LOS PUENTES HOW TO INSERT CONNECTION BRIDGES COMMENT INSERER LES PONTETS FA-312 PA-720 TT-312...
- Page 7 Programmable using a PC and the ASP programming software. Requires IP-001interface. Programmable avec un PC et le logiciel de programmation ASP. Nécessite l´interface IP-001. IP-001 CD ALCAD www.alcad.net Alcad System Programmer Ver. 2.06 y posteriores Ver. 2.06 and later Ver. 2.06 et suivantes Conexión via USB o SERIE Connection via USB or SERIAL port Connexion par USB ou port SÉRIE...
- Page 8 CONEXIÓN A LA RED ELÉCTRICA Y A LA TOMA DE TIERRA CONNECTION TO THE MAINS AND TO THE EARTH CONNEXION AU SECTEUR ÉLECTRIQUE ET À LA PRISE DE TERRE 4 mm 230 V 240 V CONEXIÓN DEL MÓDULO CAM CAM MODULE CONNECTION CONNEXION DU MODULE CAM Viaccess Mediaguard...
- Page 9 Sortie RF, 1 ou 2 canaux EQUIPO COMPLETO COMPLETE SYSTMENT STATION COMPLETEDE TERRE DVB -S DVB -S DVB -S2 DVB -S2 SINGLE QUATTRO SP-226 13/18 13/18 0/22KHz 0/22KHz FA-312 TT-411 TT-411 TT-411 TT-411 TT-411 41,5 mm PA-720 5 x TT-312...
- Page 10 CONMUTACIÓN MULTICONMUTADOR SWITCHING MULTISWITCH COMMUTATION MULTICOMMUTATEUR SAT 4 SAT 3 SAT 2 SAT 1 MB-402 DiSEqC 2.0 13/18 0/22KHz TT-312 TT-312 TT-312 TT-312 TT-312 TT-312 TT-312 TT-312...
- Page 11 ESQUEMAS TÍPICOS CONNECTION DIAGRAMS SCHEMAS DE BRANCHEMENT 912-TT SERIES AMU-600...
- Page 12 ALCAD, S.L. Company Address: Pol. Ind. Arreche-Ugalde, 1 Apdo. 455, 20305 IRÚN (Guipúzcoa), SPAIN declares that the product Model Number(s): TT-312, PA-720, FA-312, FA-310 DVB-S/S2 TO DVB-T TRANSMODULATORS EQUIPMENT Product Description: Product Option(s): INCLUDING ALL OPTIONS is in conformity with:...
